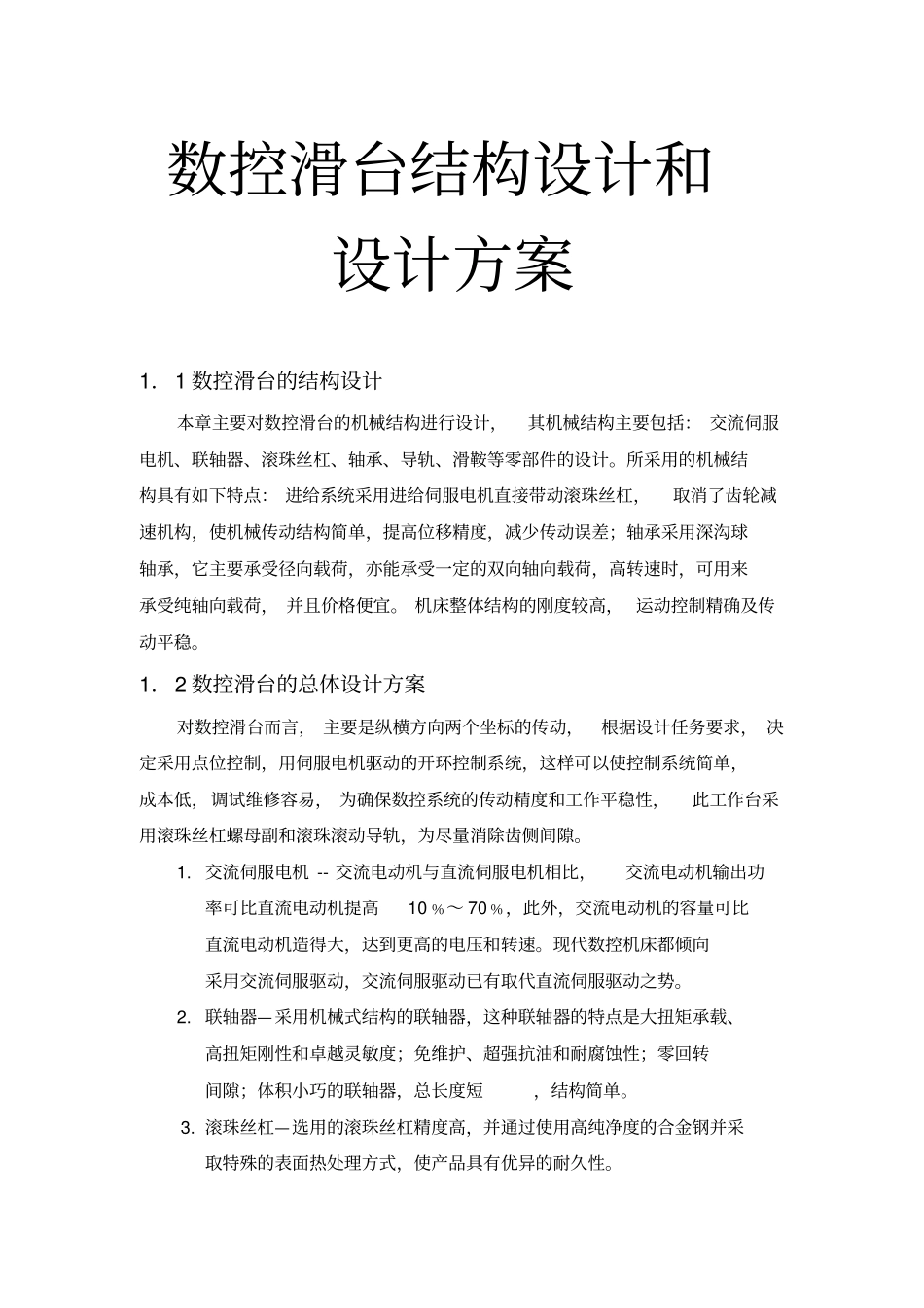

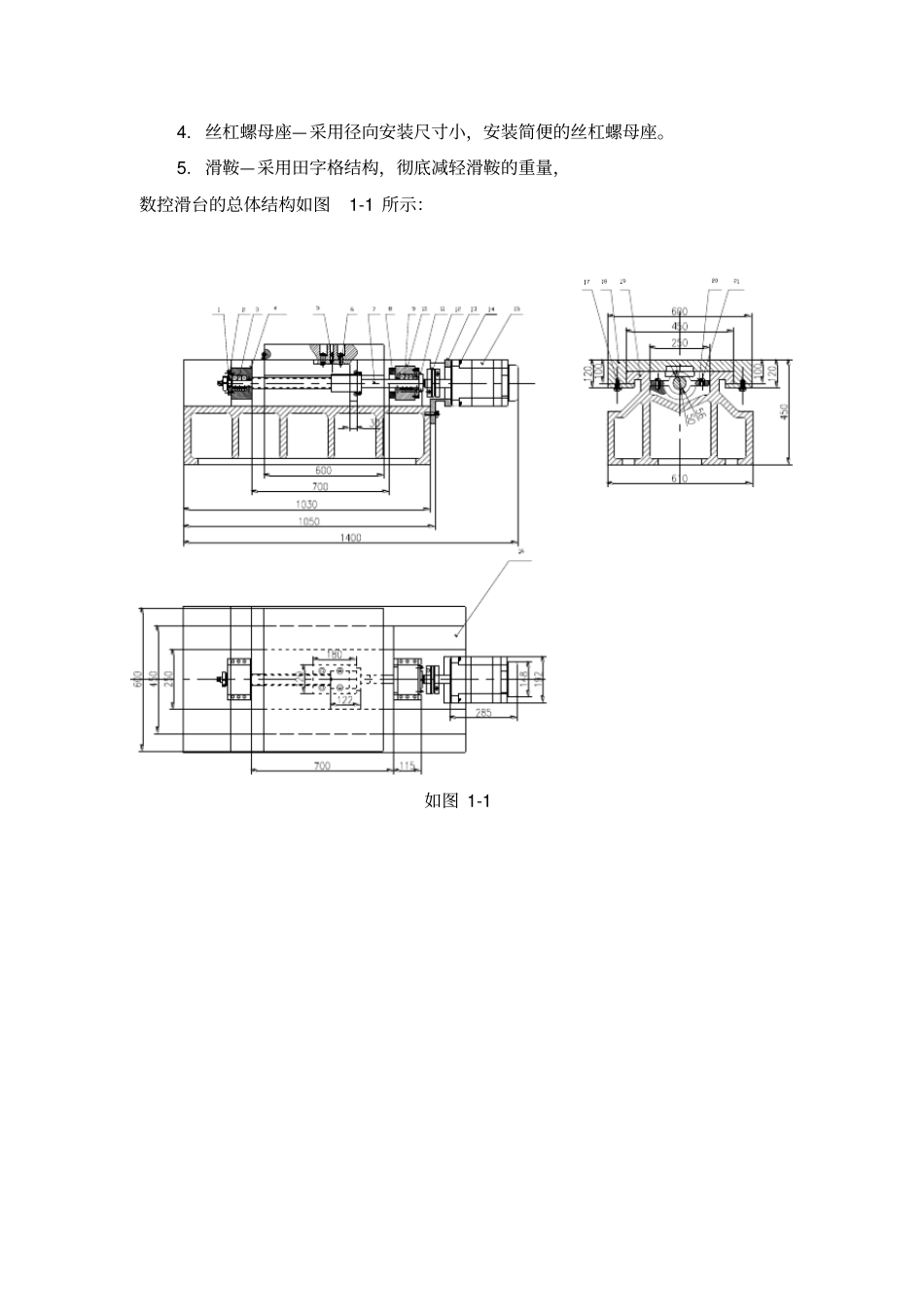

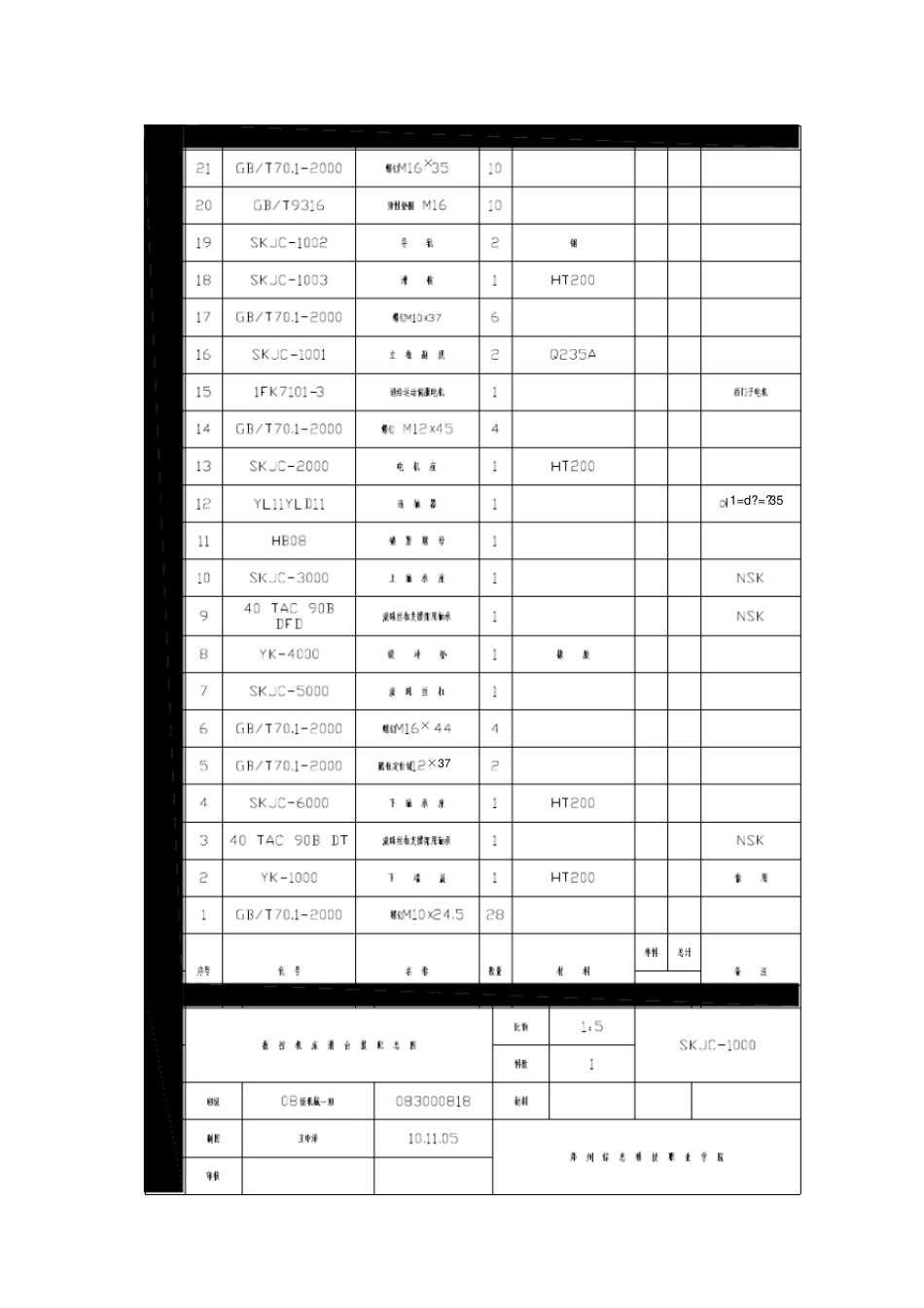

数控滑台结构设计和设计方案1.1 数控滑台的结构设计本章主要对数控滑台的机械结构进行设计,其机械结构主要包括: 交流伺服电机、联轴器、滚珠丝杠、轴承、导轨、滑鞍等零部件的设计。所采用的机械结构具有如下特点: 进给系统采用进给伺服电机直接带动滚珠丝杠,取消了齿轮减速机构,使机械传动结构简单,提高位移精度,减少传动误差;轴承采用深沟球轴承,它主要承受径向载荷,亦能承受一定的双向轴向载荷,高转速时,可用来承受纯轴向载荷, 并且价格便宜。 机床整体结构的刚度较高, 运动控制精确及传动平稳。1.2 数控滑台的总体设计方案对数控滑台而言, 主要是纵横方向两个坐标的传动,根据设计任务要求, 决定采用点位控制,用伺服电机驱动的开环控制系统,这样可以使控制系统简单,成本低,调试维修容易, 为确保数控系统的传动精度和工作平稳性,此工作台采用滚珠丝杠螺母副和滚珠滚动导轨,为尽量消除齿侧间隙。1. 交流伺服电机 -- 交流电动机与直流伺服电机相比,交流电动机输出功率可比直流电动机提高10﹪~ 70﹪,此外,交流电动机的容量可比直流电动机造得大,达到更高的电压和转速。现代数控机床都倾向采用交流伺服驱动,交流伺服驱动已有取代直流伺服驱动之势。2. 联轴器—采用机械式结构的联轴器,这种联轴器的特点是大扭矩承载、高扭矩刚性和卓越灵敏度;免维护、超强抗油和耐腐蚀性;零回转间隙;体积小巧的联轴器,总长度短,结构简单。3. 滚珠丝杠—选用的滚珠丝杠精度高,并通过使用高纯净度的合金钢并采取特殊的表面热处理方式,使产品具有优异的耐久性。4. 丝杠螺母座—采用径向安装尺寸小,安装简便的丝杠螺母座。5. 滑鞍—采用田字格结构,彻底减轻滑鞍的重量,数控滑台的总体结构如图1-1 所示:如图 1-1 ×1=d?=?35××37第二章数控滑台结构件的设计2.1 导轨的设计一,机床导轨的功用导轨在机器中十分重要,在机床中尤其重要。机床导轨的功用是起导向及支承作用, 即保证运动部件在外力的作用下( 运动部件本身的重量、 工件重量、切削力及牵引力等 ) 能准确地沿着一定方向的运动。在导轨副中, 与运动部件联成一体的运动一方叫做动导轨,与文承件联成一体固定不动的一方为支承导轨,动导轨对于支承导轨通常是只有一个自由度的直线运动或回转运动。二、导轨应满足的基本要求1.导向精度导向精度是指运动导轨沿支承导轨运动时直线运动导轨的直线性及圆周运动导轨的真圆性,以及导轨同其它...
