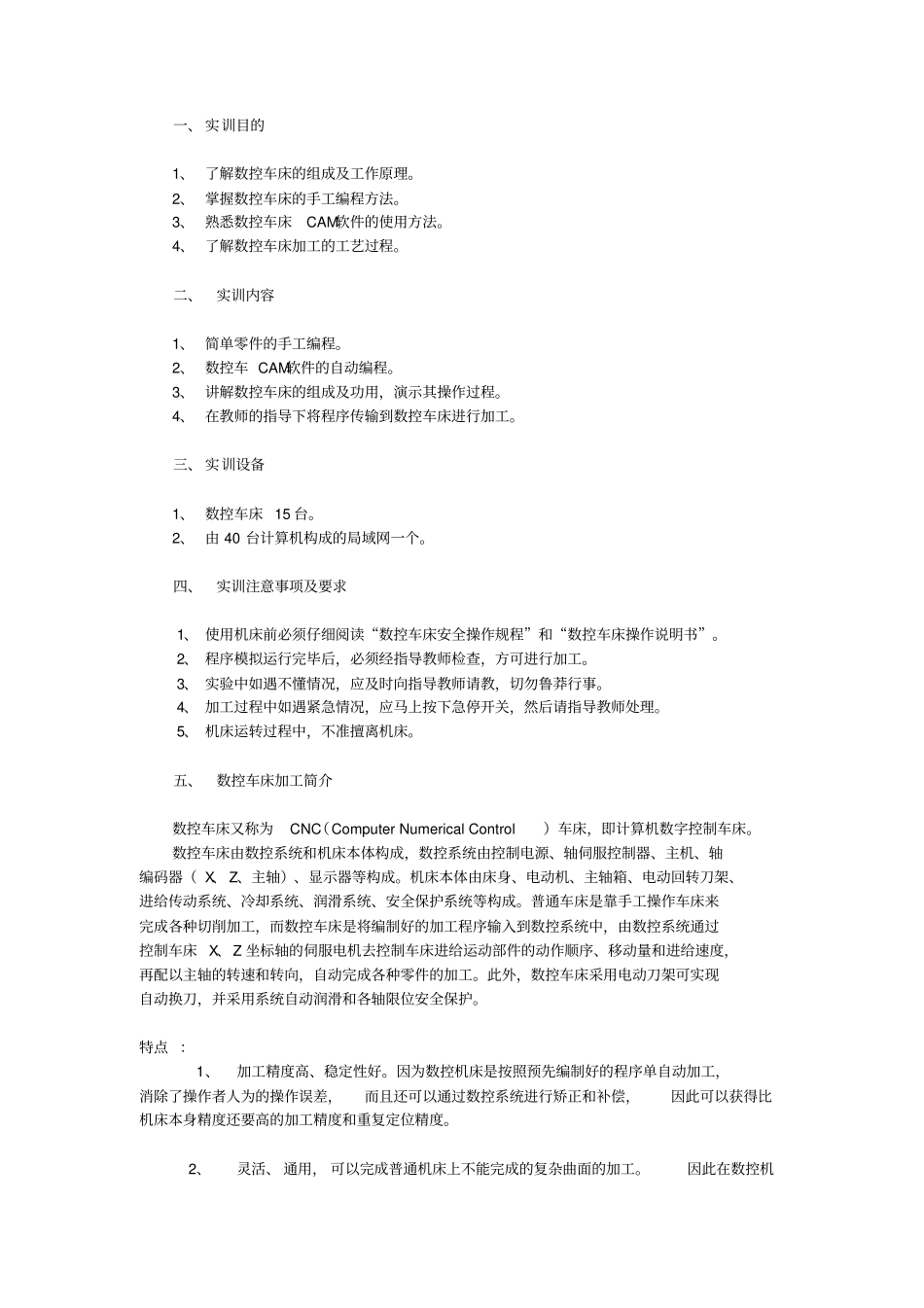

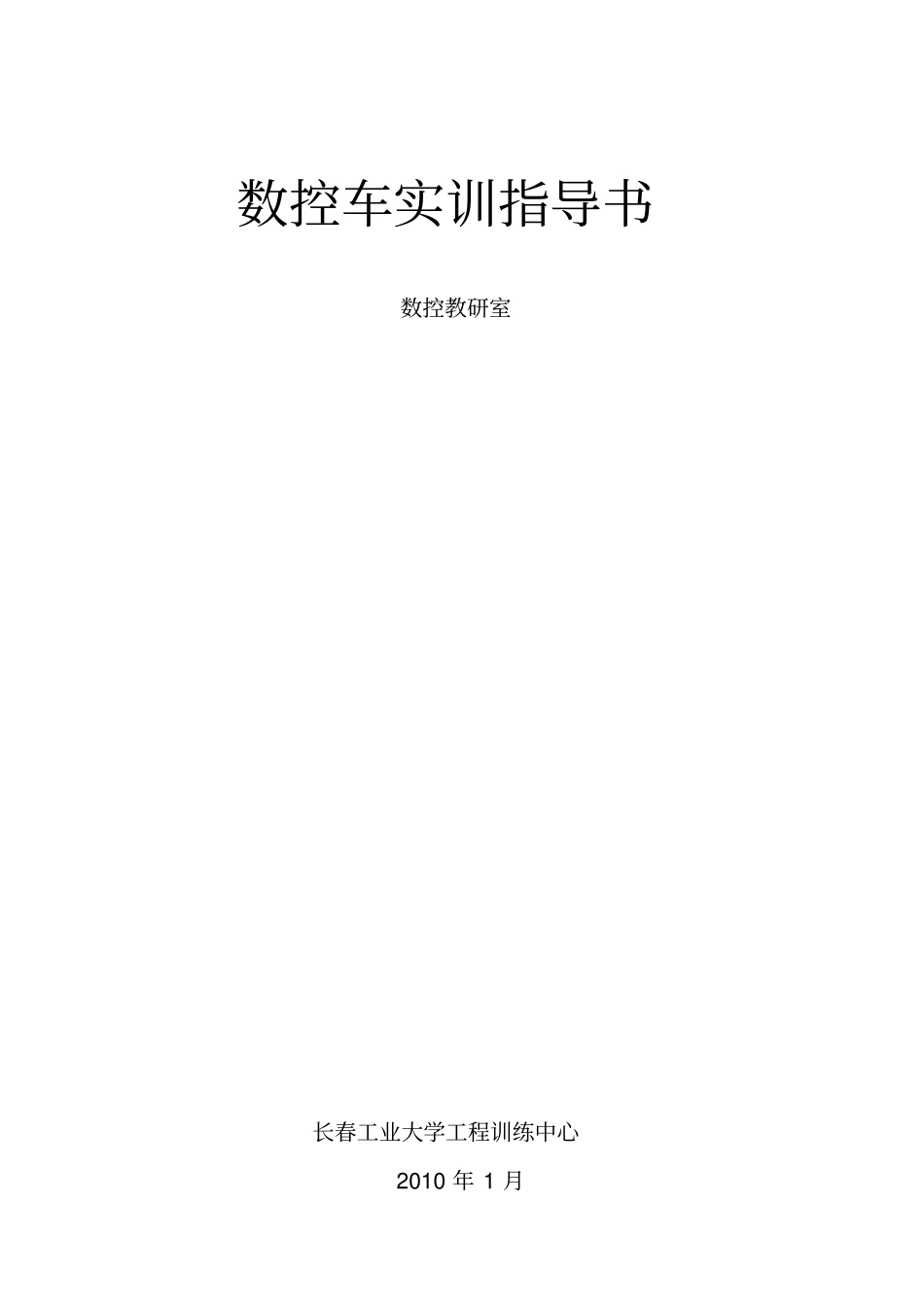

数控车实训指导书数控教研室长春工业大学工程训练中心2010 年 1 月一、 实训目的1、 了解数控车床的组成及工作原理。2、 掌握数控车床的手工编程方法。3、 熟悉数控车床CAM软件的使用方法。4、 了解数控车床加工的工艺过程。二、实训内容1、 简单零件的手工编程。2、 数控车 CAM软件的自动编程。3、 讲解数控车床的组成及功用，演示其操作过程。4、 在教师的指导下将程序传输到数控车床进行加工。三、 实训设备1、 数控车床 15 台。2、 由 40 台计算机构成的局域网一个。四、实训注意事项及要求1、 使用机床前必须仔细阅读“数控车床安全操作规程”和“数控车床操作说明书”。2、 程序模拟运行完毕后，必须经指导教师检查，方可进行加工。3、 实验中如遇不懂情况，应及时向指导教师请教，切勿鲁莽行事。4、 加工过程中如遇紧急情况，应马上按下急停开关，然后请指导教师处理。5、 机床运转过程中，不准擅离机床。五、数控车床加工简介数控车床又称为CNC（Computer Numerical Control）车床，即计算机数字控制车床。数控车床由数控系统和机床本体构成，数控系统由控制电源、轴伺服控制器、主机、轴编码器（ X、 Z、主轴）、显示器等构成。机床本体由床身、电动机、主轴箱、电动回转刀架、进给传动系统、冷却系统、润滑系统、安全保护系统等构成。普通车床是靠手工操作车床来完成各种切削加工，而数控车床是将编制好的加工程序输入到数控系统中，由数控系统通过控制车床 X、Z 坐标轴的伺服电机去控制车床进给运动部件的动作顺序、移动量和进给速度，再配以主轴的转速和转向，自动完成各种零件的加工。此外，数控车床采用电动刀架可实现自动换刀，并采用系统自动润滑和各轴限位安全保护。特点 ：1、加工精度高、稳定性好。因为数控机床是按照预先编制好的程序单自动加工，消除了操作者人为的操作误差，而且还可以通过数控系统进行矫正和补偿，因此可以获得比机床本身精度还要高的加工精度和重复定位精度。2、灵活、 通用， 可以完成普通机床上不能完成的复杂曲面的加工。因此在数控机床在航天、造船、模具等加工业中得到广泛应用。3、自动化程度高、 生产效率高。 尤其是对复杂精密零件的加工，效率可以提高十几倍甚至几十倍。X轴司服器Z轴司服器主机皮 带 轮轴编码器Z轴司服电机回转刀台三爪卡盘X轴司服电机滚珠丝杠滚珠丝杠限位保护开关限位保护开关尾架床身润滑系统冷却系统控制电源电动机主轴箱数控车床原...
