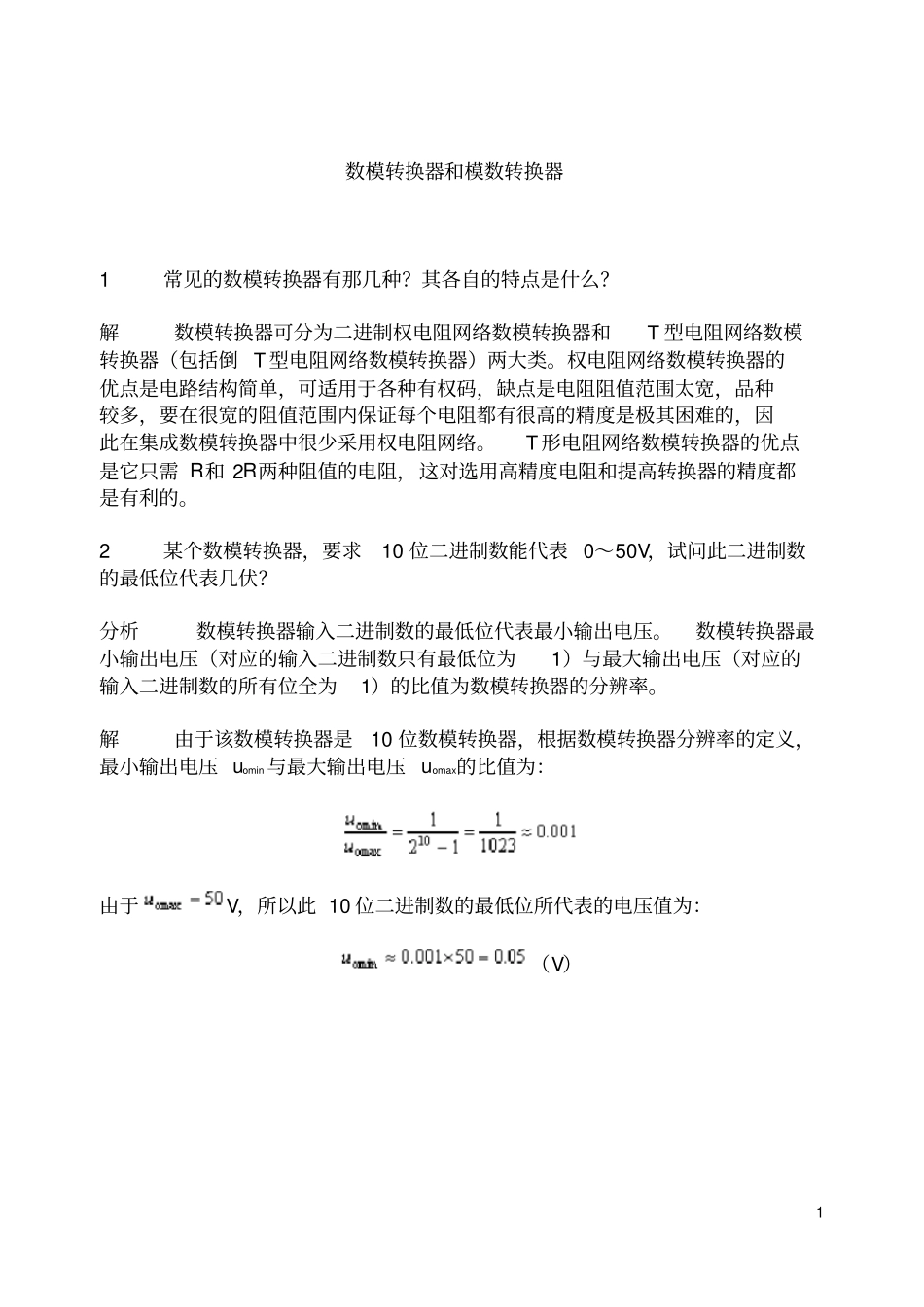

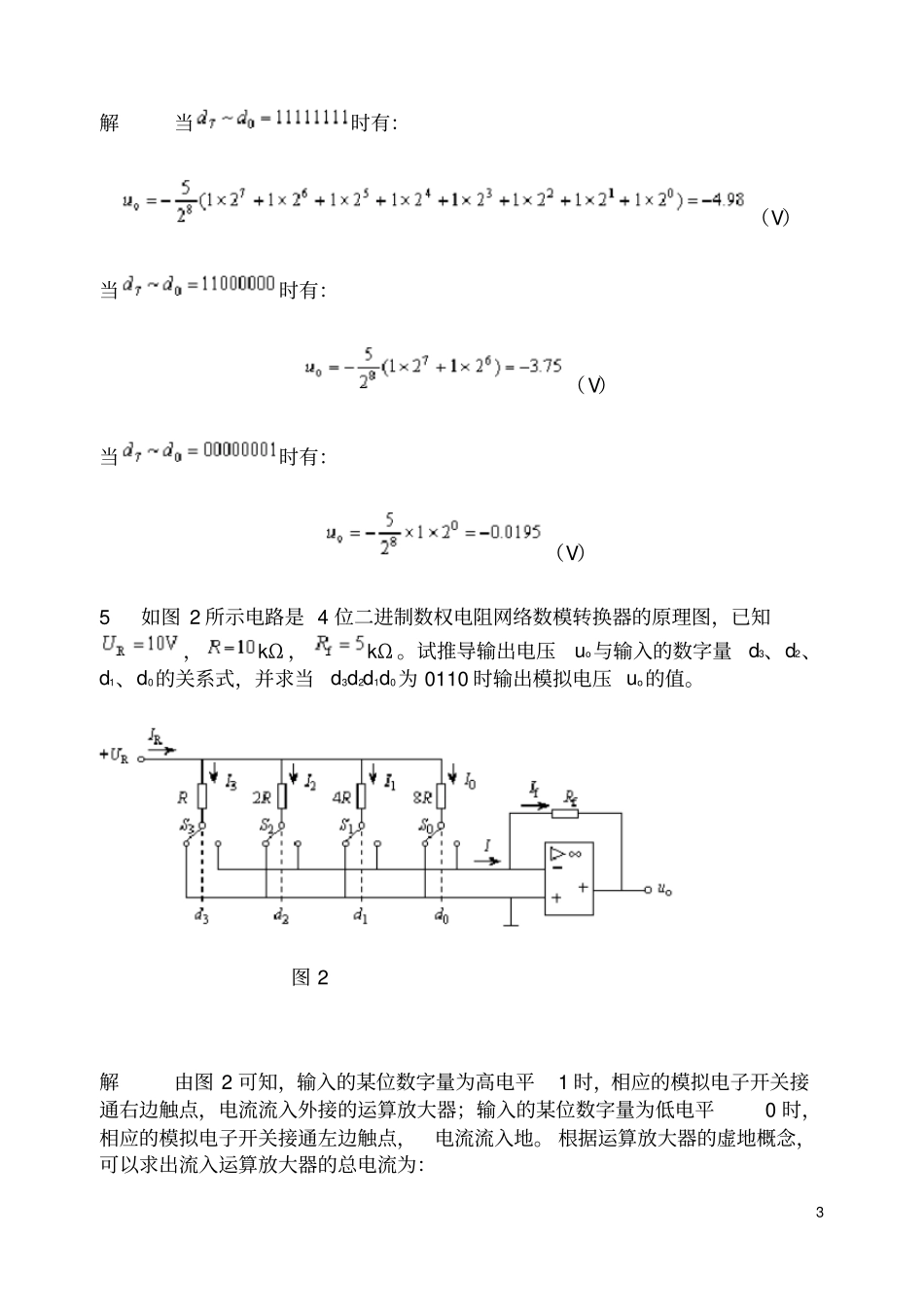

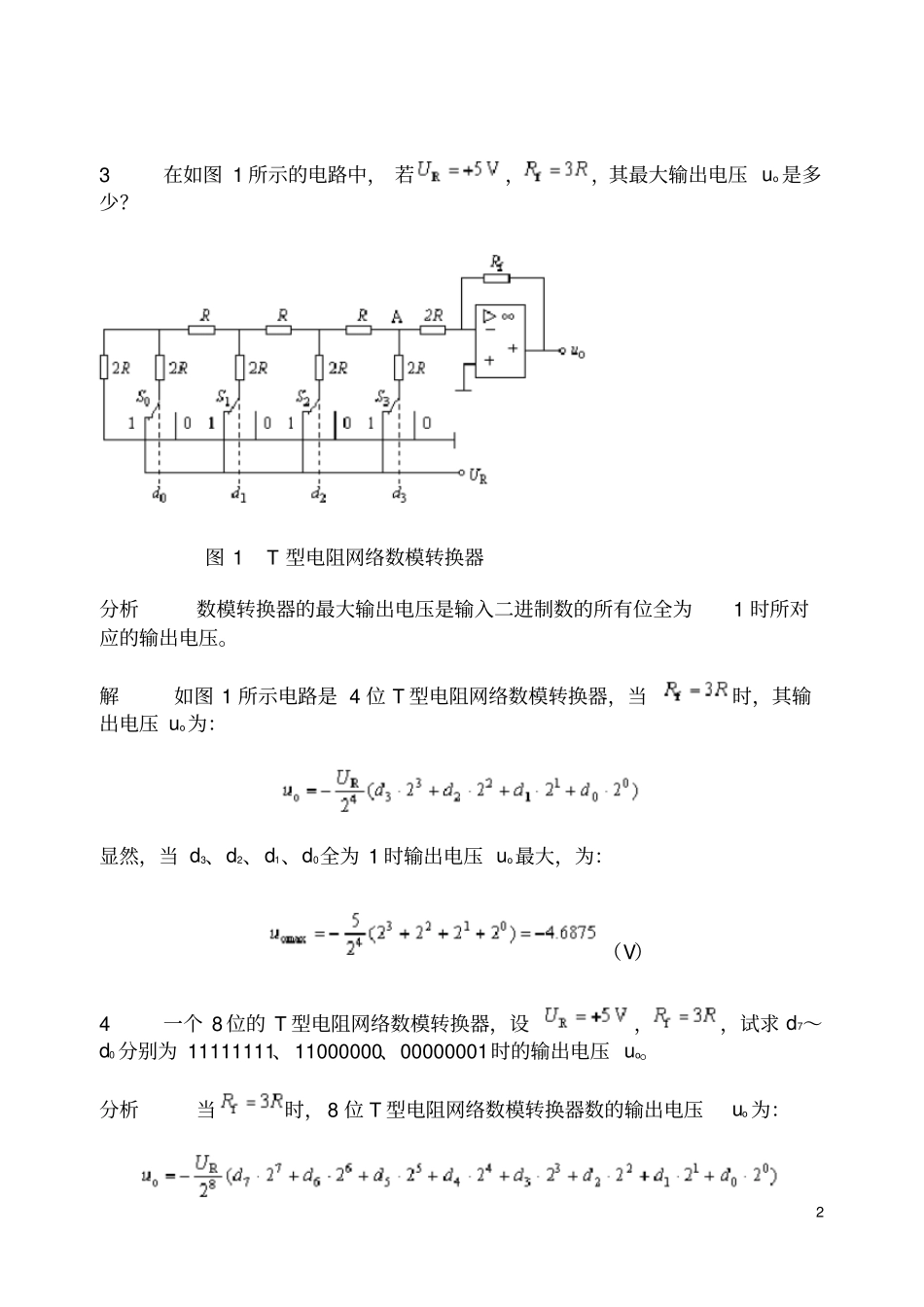

1 数模转换器和模数转换器1 常见的数模转换器有那几种？其各自的特点是什么？解数模转换器可分为二进制权电阻网络数模转换器和T 型电阻网络数模转换器（包括倒 T 型电阻网络数模转换器）两大类。权电阻网络数模转换器的优点是电路结构简单，可适用于各种有权码，缺点是电阻阻值范围太宽，品种较多，要在很宽的阻值范围内保证每个电阻都有很高的精度是极其困难的，因此在集成数模转换器中很少采用权电阻网络。T 形电阻网络数模转换器的优点是它只需 R和 2R两种阻值的电阻，这对选用高精度电阻和提高转换器的精度都是有利的。2 某个数模转换器，要求10 位二进制数能代表 0～50V，试问此二进制数的最低位代表几伏？分析数模转换器输入二进制数的最低位代表最小输出电压。数模转换器最小输出电压（对应的输入二进制数只有最低位为1）与最大输出电压（对应的输入二进制数的所有位全为1）的比值为数模转换器的分辨率。解由于该数模转换器是10 位数模转换器，根据数模转换器分辨率的定义，最小输出电压 uomin与最大输出电压 uomax的比值为：由于V，所以此 10 位二进制数的最低位所代表的电压值为：（V）2 3 在如图 1 所示的电路中， 若，，其最大输出电压 uo 是多少？图 1 T 型电阻网络数模转换器分析数模转换器的最大输出电压是输入二进制数的所有位全为1 时所对应的输出电压。解如图 1 所示电路是 4 位 T 型电阻网络数模转换器，当时，其输出电压 uo为：显然，当 d3、d2、d1、d0全为 1 时输出电压 uo最大，为：（V）4 一个 8 位的 T 型电阻网络数模转换器，设，，试求 d7～d0 分别为 11111111、11000000、00000001时的输出电压 uo。分析当时， 8 位 T 型电阻网络数模转换器数的输出电压uo 为：3 解当时有：（V）当时有：（V）当时有：（V）5 如图 2 所示电路是 4 位二进制数权电阻网络数模转换器的原理图，已知，kΩ ，kΩ 。试推导输出电压uo与输入的数字量d3、d2、d1、d0的关系式，并求当d3d2d1d0为 0110 时输出模拟电压 uo的值。图 2 解由图 2 可知，输入的某位数字量为高电平1 时，相应的模拟电子开关接通右边触点，电流流入外接的运算放大器；输入的某位数字量为低电平0 时，相应的模拟电子开关接通左边触点，电流流入地。 根据运算放大器的虚地概念，可以求出流入运算放大器的总电流为：4 运算放大器的输出电压为：当时有：（V）6 D/A 转换器和 A/D 转换器的分辨率说...
