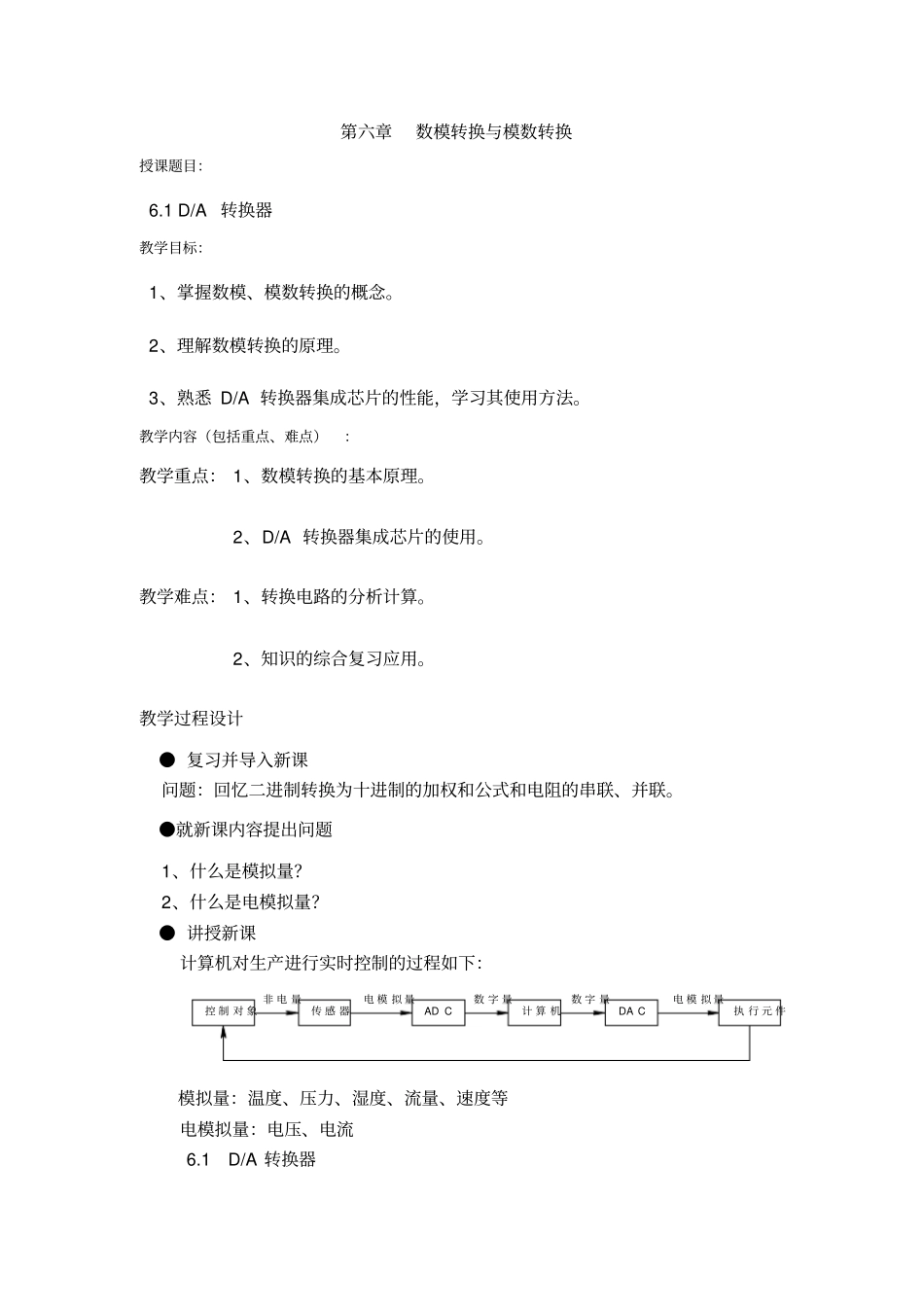

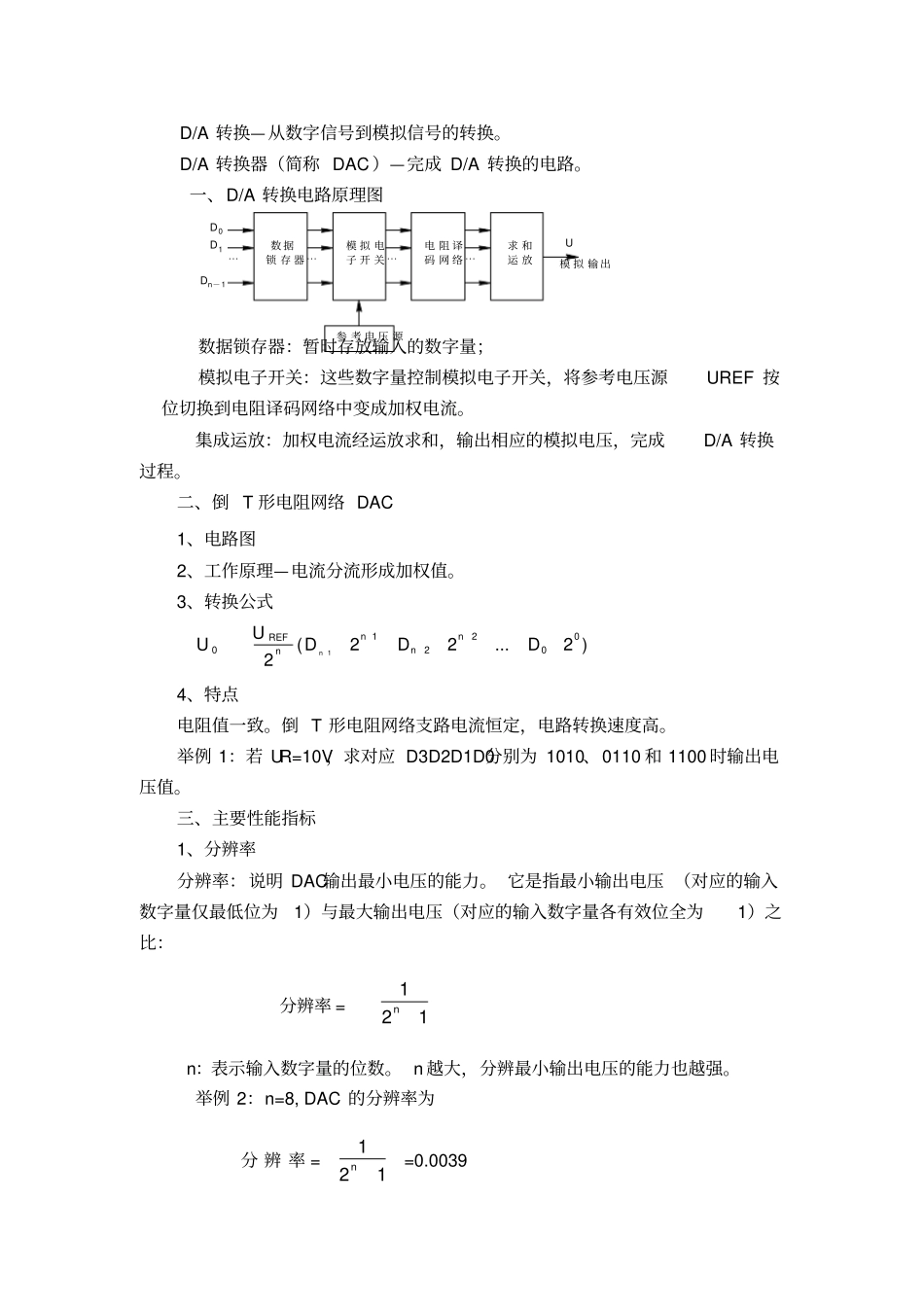

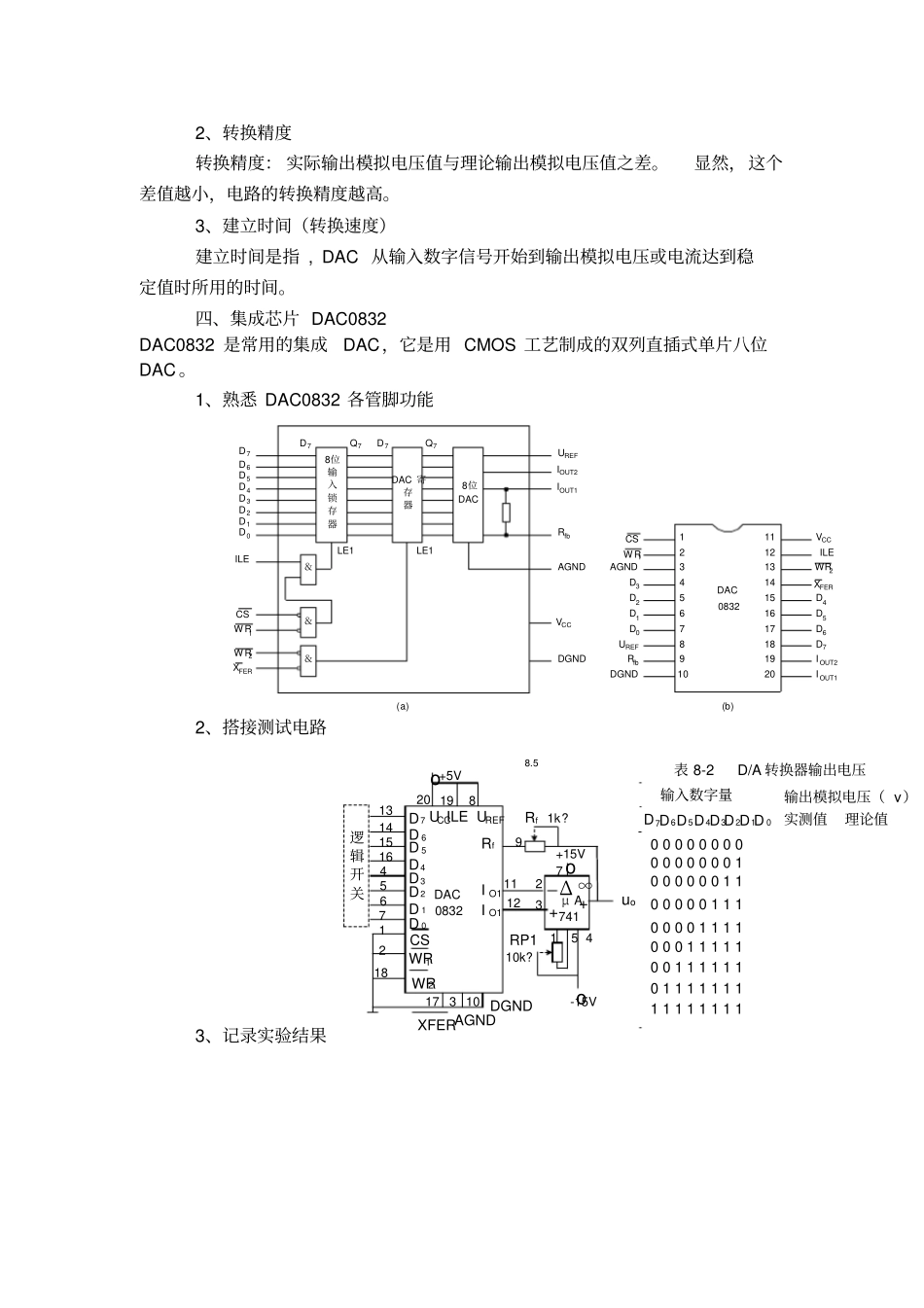

第六章数模转换与模数转换授课题目：6.1 D/A 转换器教学目标：1、掌握数模、模数转换的概念。2、理解数模转换的原理。3、熟悉 D/A 转换器集成芯片的性能，学习其使用方法。教学内容（包括重点、难点）：教学重点： 1、数模转换的基本原理。2、D/A 转换器集成芯片的使用。教学难点： 1、转换电路的分析计算。2、知识的综合复习应用。教学过程设计● 复习并导入新课问题：回忆二进制转换为十进制的加权和公式和电阻的串联、并联。●就新课内容提出问题1、什么是模拟量？2、什么是电模拟量？● 讲授新课计算机对生产进行实时控制的过程如下：模拟量：温度、压力、湿度、流量、速度等电模拟量：电压、电流6.1 D/A 转换器控 制 对 象非 电 量传 感 器电 模 拟 量AD C计 算 机数 字 量DA C数 字 量电 模 拟 量执 行 元 件D/A 转换—从数字信号到模拟信号的转换。D/A 转换器（简称 DAC ）—完成 D/A 转换的电路。一、D/A 转换电路原理图数据锁存器：暂时存放输入的数字量；模拟电子开关：这些数字量控制模拟电子开关，将参考电压源UREF 按位切换到电阻译码网络中变成加权电流。集成运放：加权电流经运放求和，输出相应的模拟电压，完成D/A 转换过程。二、倒 T 形电阻网络 DAC 1、电路图2、工作原理—电流分流形成加权值。3、转换公式4、特点电阻值一致。倒 T 形电阻网络支路电流恒定，电路转换速度高。举例 1：若 UR=10V，求对应 D3D2D1D0分别为 1010、0110 和 1100 时输出电压值。三、主要性能指标1、分辨率分辨率：说明 DAC输出最小电压的能力。 它是指最小输出电压 （对应的输入数字量仅最低位为1）与最大输出电压（对应的输入数字量各有效位全为1）之比：分辨率 = n：表示输入数字量的位数。 n 越大，分辨最小输出电压的能力也越强。举例 2：n=8, DAC 的分辨率为分 辨 率 = =0.0039 数 据锁 存 器⋯D0D1Dn－1⋯模 拟 电子 开 关 ⋯电 阻 译码 网 络 ⋯求 和运 放参 考 电 压 源模 拟 输 出U)2...22(20022101DDDUUnnnnREFn121n121n2、转换精度转换精度： 实际输出模拟电压值与理论输出模拟电压值之差。显然，这个差值越小，电路的转换精度越高。3、建立时间（转换速度）建立时间是指 , DAC 从输入数字信号开始到输出模拟电压或电流达到稳定值时所用的时间。四、集成芯片 DAC0832 DAC0832 是常用的集成DAC，它是用 CMOS 工艺制成的双列直插式...
