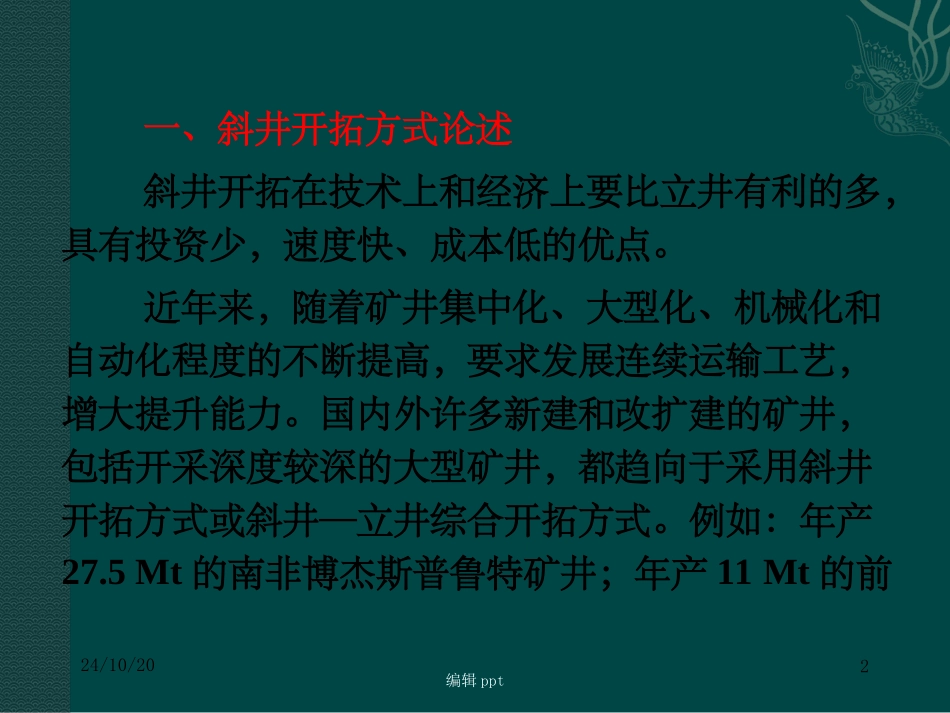

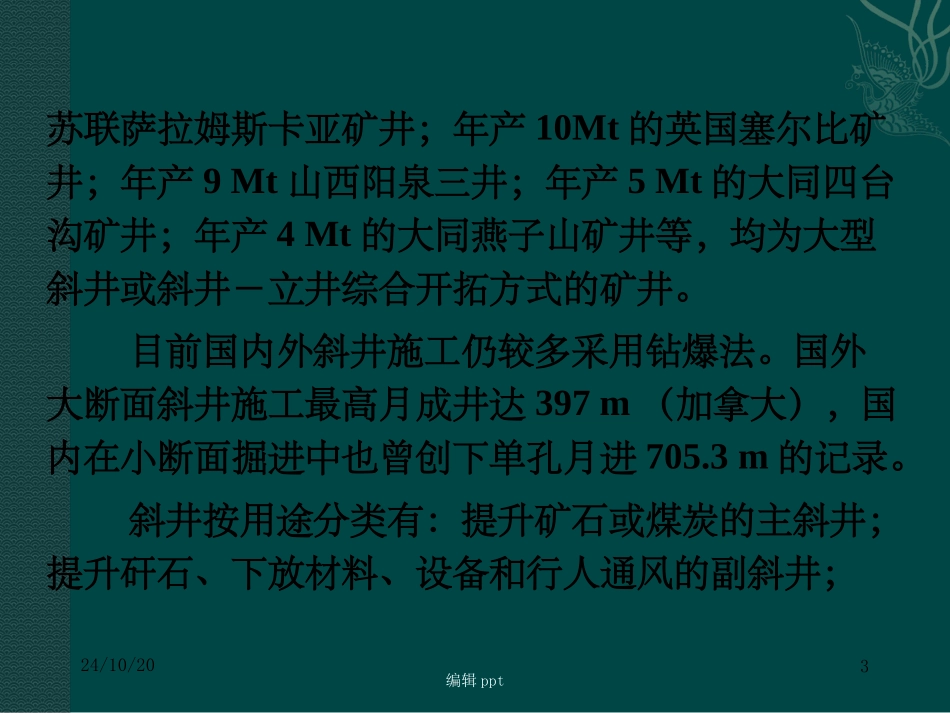

编辑ppt倾斜巷道施工技术倾斜巷道施工技术云南能源职业技术学院编辑ppt24/10/202一、斜井开拓方式论述斜井开拓在技术上和经济上要比立井有利的多，具有投资少，速度快、成本低的优点。近年来，随着矿井集中化、大型化、机械化和自动化程度的不断提高，要求发展连续运输工艺，增大提升能力。国内外许多新建和改扩建的矿井，包括开采深度较深的大型矿井，都趋向于采用斜井开拓方式或斜井—立井综合开拓方式。例如：年产27.5Mt的南非博杰斯普鲁特矿井；年产11Mt的前编辑ppt24/10/203苏联萨拉姆斯卡亚矿井；年产10Mt的英国塞尔比矿井；年产9Mt山西阳泉三井；年产5Mt的大同四台沟矿井；年产4Mt的大同燕子山矿井等，均为大型斜井或斜井－立井综合开拓方式的矿井。目前国内外斜井施工仍较多采用钻爆法。国外大断面斜井施工最高月成井达397m（加拿大），国内在小断面掘进中也曾创下单孔月进705.3m的记录。斜井按用途分类有：提升矿石或煤炭的主斜井；提升矸石、下放材料、设备和行人通风的副斜井；编辑ppt24/10/204出风和兼作安全出口的斜风井；对特大涌水的矿井，还有专门敷设管路的排水斜井；采用水砂充填处理采空区的矿井还有专门的注砂斜井等。其中主斜井按其提升方式又有矿车单车或串车提升斜井；箕斗提升斜井；胶带运输提升斜井和无极绳提升的斜井；而副斜井作为辅助提升，多为串车提升斜井。编辑ppt24/10/205二.上山快速施工技术自运输水平向上倾斜的巷道称为上山，向下倾斜的巷道成为下山。上山和下山都是采区中的倾斜巷道。若从掘进方向而言，上、下山均可由下向上施工（常称为上山掘进），也可以自上向下施工（常称为下山掘进）。但在有瓦斯突出的煤层中施工上、下山，如无专门的安全措施，上山只能由上水平向下掘进，这时的掘进特点就和下山掘进相同了。下山掘进与斜井施工基本相同，所以，下面仅讲述由下向上施工（即上山掘进）的特点。编辑ppt24/10/206（一）钻眼爆破上山掘进的钻眼爆破中，由于巷道具有向上倾斜的特点，因此要求爆出的巷道，符合上山倾角的要求，防止底板的“上飘”和“下沉”。上山掘进时，倾角较大的上山，其底板倾角容易“下沉”，使上山倾角变小；倾角较小的上山，施工中其底板容易“上飘”，超过上山的设计倾角。上山掘进中，抛掷出来的矸石容易将临时支架或后面的悬挂物崩倒或崩掉。因此爆破时除对这些设施加以保护和加固外，还应改为底部掏槽。槽眼的编辑ppt24/10/207角度均应小于上山的倾角，槽眼的眼口距设计上山底板约为1.0m。槽眼的数目应视岩性而定。若沿煤或软岩层掘进，可采用三星掏槽，其中下面两个炮眼的角度和深度要掌握好。当岩石较硬时，底眼可插入底板200mm左右，适量装药，上方的一个槽眼应沿上山方向稍向下倾斜，其布置如图12-1所示。12—1上山掘进掏槽方法编辑ppt24/10/208在煤或软岩中掘进，同样要采用光面爆破，以利永久支护；周边眼的位置应略微离开设计掘进断面轮廓线，以保证永久支护后的断面尺寸。（二）装岩与提升运输上山掘进时，由于爆破下来的煤或岩石能借助自重下滑，所以，装岩和排矸比较容易，而向上供料比较困难。1.装岩工作⑴当采用人工装岩时，配合人工装岩的运输设备，可选择刮板输送机或溜槽。刮板输送机可用在编辑ppt24/10/209倾角小于25°的上山掘进，铁溜槽可用于25°～35°的上山掘进，搪瓷溜槽可用于15°～28°的上山掘进。溜槽的使用和安装都很方便，生产能力大，但粉尘量也大，一般尚需配水冲刷。为了防止矸、煤飞起伤人，应在溜槽一侧设置档板，并在上山下口设置临时贮矸仓，以便装车。图12—2所示。在倾角大于35°的上山，煤(矸)可沿巷道底板自溜，这时应在巷道两侧做出一个密闭的溜矸间，专供煤(矸)下溜，以免伤人或破坏设备。《规程》第四十七条：由下向上掘进25°以上编辑ppt24/10/2010图12—2上山掘进利用溜槽运输编辑ppt24/10/2011的倾斜巷道时，必须将溜煤（矸）道与人行道分开，防止煤（矸）滑落伤人。人行道应设扶手、梯子和信号装置。斜巷与上部巷道贯通时，必须有安全措施。⑵上山掘进时，若采用机械装岩。当上山倾角α＜10°时，可以使用ZMZ-3型装煤机，配合刮板运输机运输；当上山倾角α≤30...
