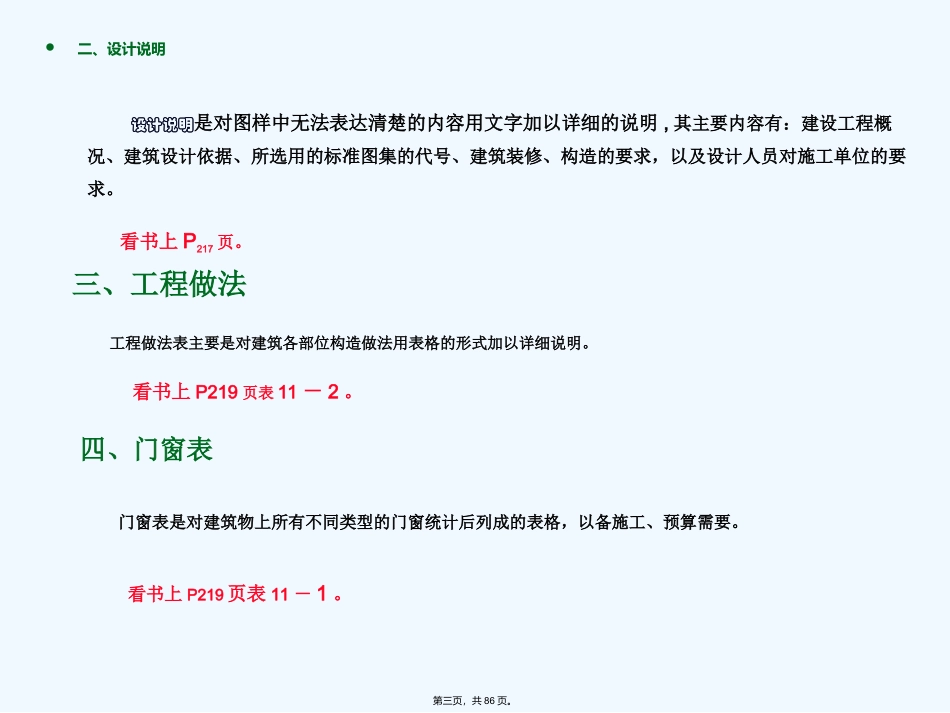

如何看建筑施工图(土建必看)第一页，共86页。•一、图纸目录首页图是建筑施工图的第一张图纸，主要内容包括图纸目录、设计说明、工程做法和门窗表。图纸目录说明工程由哪几类专业图纸组成，各专业图纸的名称、张数和图纸顺序，以便查阅图纸。看书上表11－1。第二页，共86页。•二、设计说明设计说明是对图样中无法表达清楚的内容用文字加以详细的说明,其主要内容有：建设工程概况、建筑设计依据、所选用的标准图集的代号、建筑装修、构造的要求，以及设计人员对施工单位的要求。三、工程做法工程做法表主要是对建筑各部位构造做法用表格的形式加以详细说明。四、门窗表门窗表是对建筑物上所有不同类型的门窗统计后列成的表格，以备施工、预算需要。看书上P217页。看书上P219页表11－2。看书上P219页表11－1。第三页，共86页。•一、总平面图的形成和用途将新建工程四周一定范围内的新建、拟建、原有和拆除的建筑物、构筑物连同其周围的地形、地物状况用水平投影方法和相应的图例所画出的工程图样，即为总平面图。主要是表达了新建房屋的位置、朝向、与原有建筑物的关系，以及周围道路、绿化和给水、排水、供电条件等方面的情况。1、总平面图的形成2、总平面图表达的内容3、总平面图的用途作为新建房屋施工定位、土方施工、设备管网平面布置，安排在施工时进入现场的材料和构件、配件堆放场地、构件预制的场地以及运输道路的依据。第四页，共86页。•二、总平面图的图示方法总平面图是用正投影的原理绘制的，图形主要是以图例的形式表示下面给出了部分常用的总平面图图例符号，画图时应严格执行该图例符号新建建筑物原有建筑物草坪计划扩建的预留地或建筑物拆除的建筑物建筑物下面的通道围墙及大门围墙及大门挡土墙坐标方格网交叉点标高填方区等第五页，共86页。第六页，共86页。•三、总平面图的图示内容1．新建建筑物所处的地形。2．新建建筑物的位置3．相邻原有建筑物、拆除建筑物的位置或范围。4．附近的地形、地物等5．指北针或风向频率玫瑰图。6．绿化规划和管道布置。总平面图常用的比例为1：500、1：1000、1：2000、1：5000等。风向频率玫瑰图风玫瑰图是根据当地多年平均统计的各个方向吹风次数的百分数风的吹向是指从外吹向中心虚线表示6、7、8三个月（雨季）统计的风向频率常年主导风向雨季风向第七页，共86页。•四、建筑总平面图的识读以某单位住宅楼总平面图为例说明总平面图的识读方法。1．了解图名、比例。2．了解工程性质、用地范围、地形地貌和周围环境情况。3．了解建筑的朝向和风向4．了解新建建筑的准确位置。第八页，共86页。第九页，共86页。•一、建筑平面图的形成和用途建筑平面图是用一个假想的水平剖切平面沿略高于窗台的位置剖切房屋，移去上面部分，剩余部分向水平面做正投影，所得的水平剖面图，称为建筑平面图，简称平面图。建筑平面图反映新建建筑的平面形状、房间的位置、大小、相互关系、墙体的位置、厚度、材料、柱的截面形状与尺寸大小，门窗的位置及类型。是施工放线、砌墙、安装门窗、室内外装修及编制工程预算的重要依据，是建筑施工中的重要图纸。1、建筑平面图的形成2、建筑平面图表达的内容3、建筑平面图的用途第十页，共86页。•二、建筑平面图的图示方法1、建筑平面图的数量一般情况下，房屋有几层，就应画几个平面图，并在图的下方注写相应的图名由于多层房屋其中间层构造、布置情况基本相同，画一个平面图即可多层建筑的平面图底层平面图标准层平面图顶层平面图屋顶平面图屋顶平面图是从建筑物上方向下所做的平面投影，主要是表明建筑物屋顶上的布置情况和屋顶排水方式。第十一页，共86页。2、建筑平面图的图线平面图实质上是剖面图，被剖切平面剖切到的墙、柱等轮廓线用粗实线表示未被剖切到的部分如室外台阶、散水、楼梯以及尺寸线等用细实线表示门的开启线用细实线表示建筑平面图常用的比例是1：50、1：100或1：200。3、建筑平面图的比例其中1：100使用最多比例小于1：50的平面图：4、其它规定可不画出抹灰层比例大于1：50的平面图：比例等于1：50的平面图：应画出抹灰层，并宜画出材料图例抹灰层可画可不画，根据需要而定比例为1...
