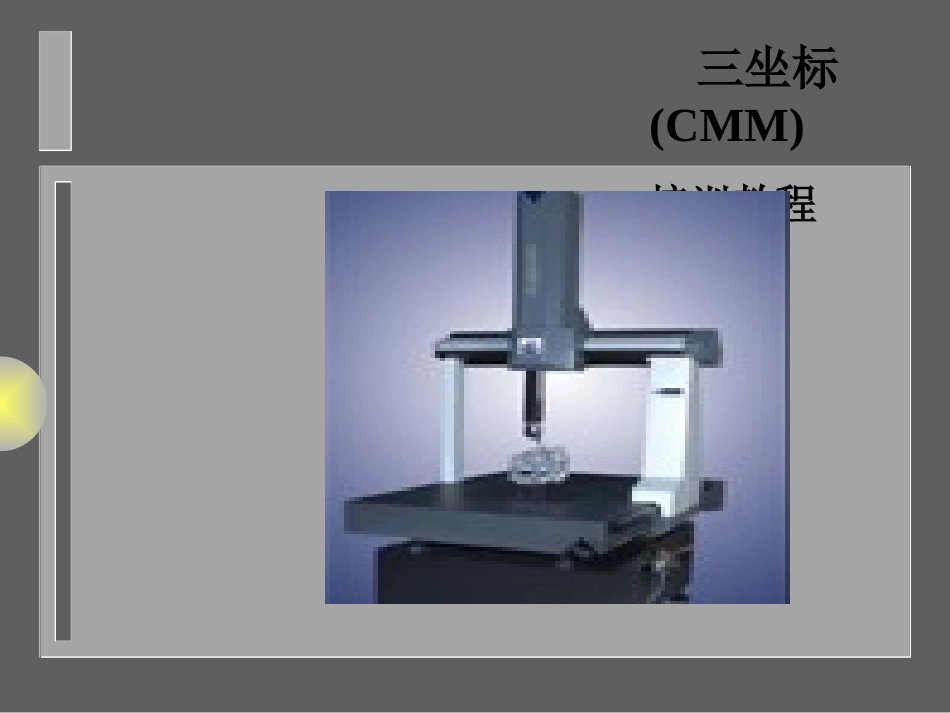

三坐标(CMM)培训教程培训课程目标一了解三坐标二.掌握三坐标测量基础知识1.了解为什么并且如何进行测头校正2.完全理解如何建立零件坐标系3.掌握基本几何元素特性一.三坐标介绍1.三坐标的作用2.三坐标的定义，原理．3．坐标测量机基本组成4.常见测量机主机结构形式5.活动桥式测量机的构成和及功能6.三坐标的工作环境要求.1.三坐标的作用三坐标测量仪，也叫三坐标测定器、三坐标测量机或三次元，是一种三维测量仪器，主要用于各种加工品、模具等的各种尺寸以及集合公差的测量。同时也是逆向工程的有效工具，在汽车、航天、模具、机械加工、塑胶等行业有广泛的应用。2.1三坐标定义由三个运动导轨，按笛卡儿坐标系组成的具有测量功能的测量仪器，称为坐标测量机，并且由计算机来分析处理数据（也可由计算机控制，实现全自动测量），是一种复杂程度很高的计量设备。它的英文名为（coordinatemeasuringmachine,CMM),俗称三坐标或三次元．直角坐标系直角坐标系XZYZXYMicrovalMicroXcel&XcelMachine坐标轴规定OlderMistralScirocco&TyphoonMachine坐标轴规定直角坐标系直角坐标系2.2.三坐标测量原理几何量测量是以点的坐标位置为基础的，它分为一维、二维和三维测量。坐标测量机是一种几何量测量仪器，它的基本原理是将被测零件放入它容许的测量空间，精密地测出被测零件在X、Y、Z三个坐标位置的数值，根据这些点的数值经过计算机数据处理，拟合形成测量元素，如圆、球、圆柱、圆锥、曲面等，经过数学计算得出形状、位置公差及其他几何量数据。ZY直角坐标系直角坐标系原点测量机的空间范围可用一个立方体表示。立方体的每条边是测量机的一个轴向。三条边的交点为机器的原点。X直角坐标系直角坐标系每个轴被分成许多相同的分割来表示测量单位。测量空间的任意一点可被期间的唯一一组X、Y、Z值来定义。XZ1005Y105||||||||510直角坐标系直角坐标系实例1测量点的坐标分别是:X=10Y=5Z=5XZY1051050510||||||||直角坐标系直角坐标系X=0Y=0Z=5105XZY||||||||1050510实例2测量点的坐标分别是:直角坐标系直角坐标系X=10Y=10Z=0XZ0Y||||||||105105510实例3测量点的坐标分别是:3．坐标测量机基本组成(Y)1.主机2.控制器3.测头系统4计算机4.常见测量机主机结构形式1.活动桥式特点:结构简单,开敞性好,视野开阔,上下零件方便,运动,速度快,精度比较高,有小型,中型,大型几种形式.4.常见测量机主机结构形式2.固定桥式特点:由于桥架固定,刚性好,动台中心驱动,中心光栅阿贝误差小,以上特点使这种结构的测量机精度非常高,是高精度和超高精度的测量机首选结构4.常见测量机主机结构形式3.高架桥式特点:高架桥式测量机适合于大型和超大型测量机,适合于航空,航天,造船行业,的大型零件或大型模具的测量,一般采用双光栅,和双驱动,等技术,提高精度.4.常见测量机主机结构形式4.水平臂式特点:水平臂式测量机开敞性好,测量范围大,他可以有两台机器共同组成双臂测量机,尤其适合汽车钣金件的测量5.活动桥式测量机的构成和及功能一.主机1.工作台（一般采用花岗石）。用于摆放零件支撑桥架和被测零件.2.桥架，支撑Z滑架,形成相互垂直的的三轴.3.导轨,具有精度要求的运动导向轨道,是测量基准.4.光栅系统（光栅，读数头，零位片），是测量基准.5.驱动系统(伺服电机,传动带).6．空气轴承气路系统（过滤器，开关，传感器，气浮块，气管，）7．支撑架，随动带。计数系统部件(读数头和光栅尺)传动系统部件气路系统的部件(过虑器,气浮块)5.活动桥式测量机的构成和及功能二.控制系统1．控制，驱动测量机的运动，三轴同步。速度。加速度控制。2.在有触发信号时采集数据，对光栅读数进行处理。3．根据补偿文件，对测量机进行21项补偿。4．采集温度数据，进行温度补偿。5．对测量机工作状态进行监测（行程控制，气压，速度，读数，测头等）采取保护措施。6配备有扫描功能的测量机，由于扫描测头采集的数据非常大，必须用专门的扫描数据处理单元进行处理，并控制测量机按照零件表面形状，保持扫描接触的方式运动。7．与计算机进行各种信息交流。虽然控制系统本身就是一台计算机，但是没有与外界交互...
