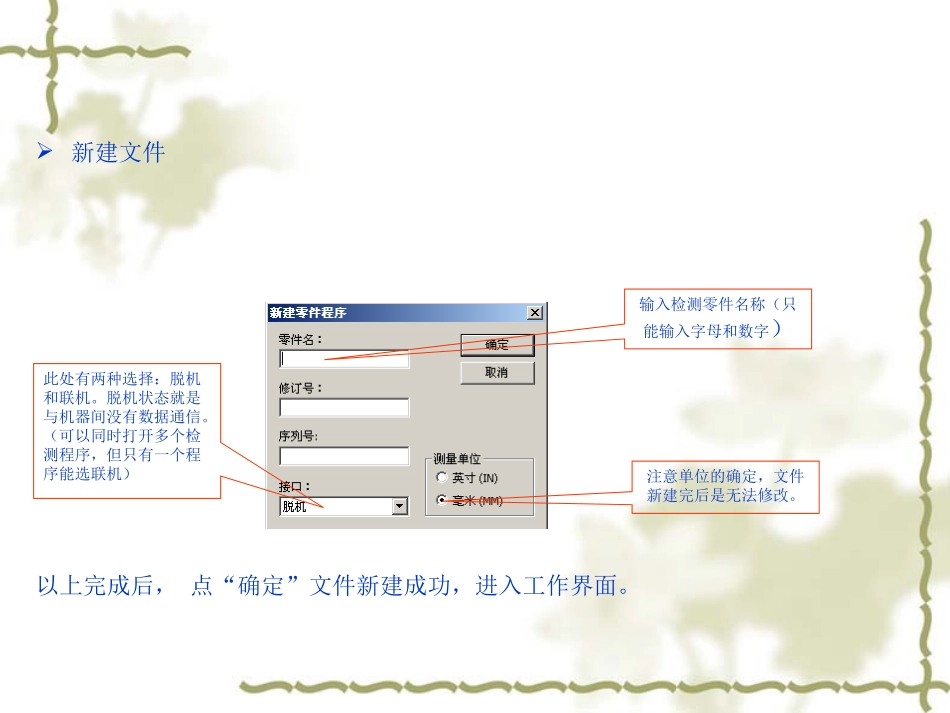

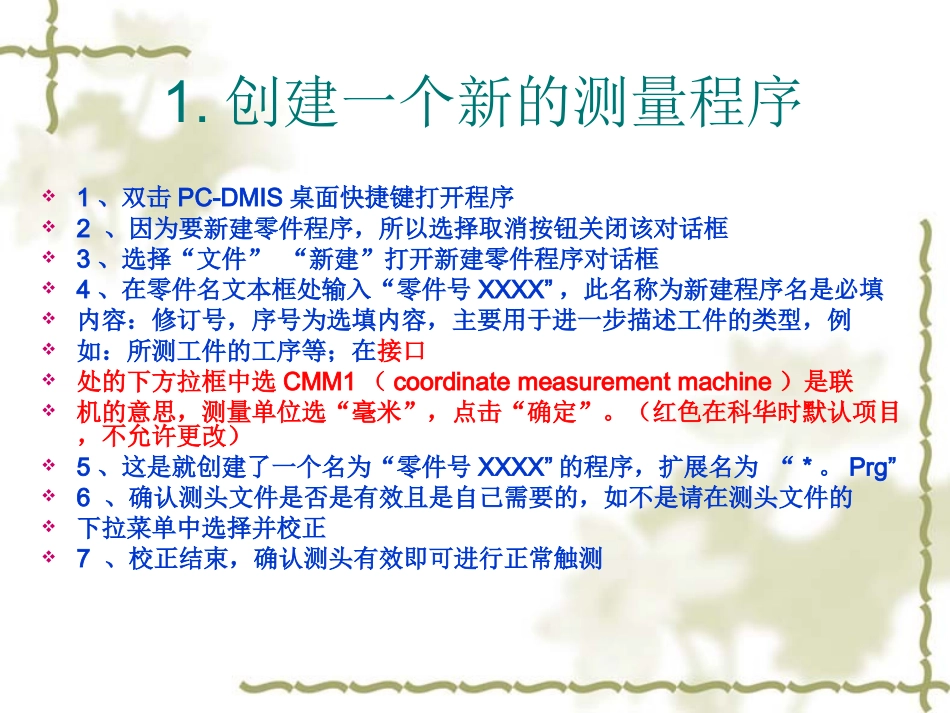

三坐标培训教程海克斯康PC-DIMS操作系统1.创建一个新的测量程序1、双击PC-DMIS桌面快捷键打开程序2、因为要新建零件程序，所以选择取消按钮关闭该对话框3、选择“文件”“新建”打开新建零件程序对话框4、在零件名文本框处输入“零件号XXXX”，此名称为新建程序名是必填内容：修订号，序号为选填内容，主要用于进一步描述工件的类型，例如：所测工件的工序等；在接口处的下方拉框中选CMM1（coordinatemeasurementmachine）是联机的意思，测量单位选“毫米”，点击“确定”。（红色在科华时默认项目，不允许更改）5、这是就创建了一个名为“零件号XXXX”的程序，扩展名为“*。Prg”6、确认测头文件是否是有效且是自己需要的，如不是请在测头文件的下拉菜单中选择并校正7、校正结束，确认测头有效即可进行正常触测新建文件以上完成后，点“确定”文件新建成功，进入工作界面。输入检测零件名称（只能输入字母和数字）注意单位的确定，文件新建完后是无法修改。此处有两种选择：脱机和联机。脱机状态就是与机器间没有数据通信。（可以同时打开多个检测程序，但只有一个程序能选联机）2测头校正方法及步骤一、路径：插入-硬件定义-测头二操作方法及步骤：1、定义测头文件：在文本框“测头文件”一栏中填入“DEMO”，建立名字为DEMO的测头文件2、定义测头系统：在“测头说明”下拉菜单中选当前测量机上所使用的测头系统2测头校正方法及步骤测头系统共分为三大部分：1、测座（probe)：PH9,PH10MQ,MH20i2、传感器（PROBE):TP2.TP20.TP200.SP600M等3、测杆（TIP)：TIP1BY20MM(红宝石球径1MM,连接杆长20MM),TIP2BY20MM(红宝石球径2MM,连接杆长20MM)等根据工件的实际测量需要，在测座与传感器之间会有加长杆EXTENT（PEL系列）。转接CONVERT（PAA1.PAA2等），在传感器与测杆之间还可以连接转接（SA2。SA3等）。加长杆（SE4.SE5.GF40等）现已测座（PROBE)PH10MQ.转接（CONVERT)PAA1.传感器（PROBE)TP200.测杆（TIP)TIP2BY20MM(2*20mm)∮为例，配置测头文件。根据测量机Z轴以下的实际位置，从测座开始由下拉菜单中选择。此时，在右边的窗口会有相应的图形出现，你可以在此进行查证，对比。直到整个系统配置完毕。2测头校正方法及步骤注1、配置测头文件时，必须已知实际测头组件的型号，规格，逐级进行选择2、需要清楚几个英文单词的含义：测座/测头：PROBE；转接：CONVERT测杆：TIP加长杆：EXTENT3、逐级进行选择时，要注意光标的位置。选择那个项目，应将光标选中测头校验：操作步骤如下：续:测头校验三坐标培训教程3添加测头1根据工件的装夹位置，需进行测头角度的添加，点击功能按钮“添加角度”，又弹出一个新界面2在键入新角度时,首先要了解什么是A角B角？工件测量过程中使用的每一个角度都是由A角B角构成的，饶机器坐标系X轴旋转的角度为A角，应用范围0-105度，绕Z轴旋转的角定义为B角，应用范围为-180—+180度。角度的正负判定，根据右手法则：拇指指向Z轴正方向，顺四指旋转角度为正，反之为负角。对于机动测座（PH10MQ、PH9、PH10）A角B角是以7.5度为一个分度，手动旋转测座（MH8MH20i），以15度为一个分度进行旋转3在“各个角的数据”文本框中键入想要添加的角度，例如：A角：90B角：90,后点击“添加角”按钮，此时在右边的“新角列表”中就出现了A90B90，然后点击“确定”按钮4配置校验参数1、当添加完角度后，在“测头功能”对话框中的“活动测键列表”中即有了三个测头角度。且每个角度前都有一个*号，这表示此角度还未进行校验。配置校验参数，需点击“测量”按钮2、在“测点数”、“逼近/回退距离”、“移动速度”、“接触速度”、栏中分别测点数：9逼近/回退速度：3移动速度：20%接触速度：3%选择“DCC”模式3、在校验模式文本框中，选择“用户定义模式”选择，“层数”、起始角“、”终止角“文本框中填写相应数值4、“可用工具列表”选项，是用来定义校验工具的，可根据实际情况添加、删除、编辑校验工具5、点击“添加工具”按钮，出现“添加工具”界面6需要在“工具标...
