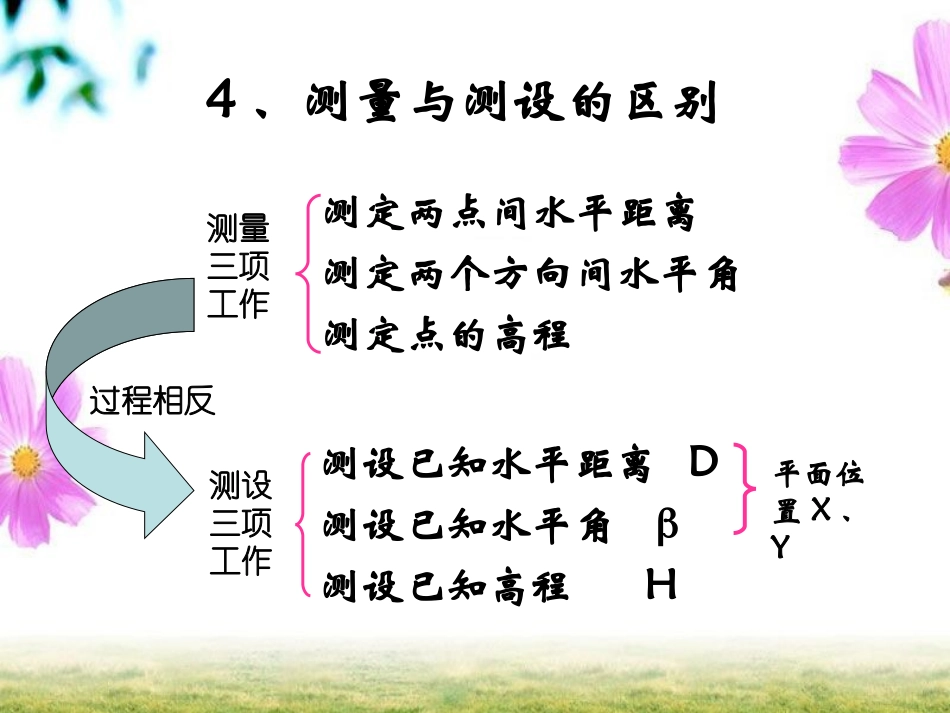

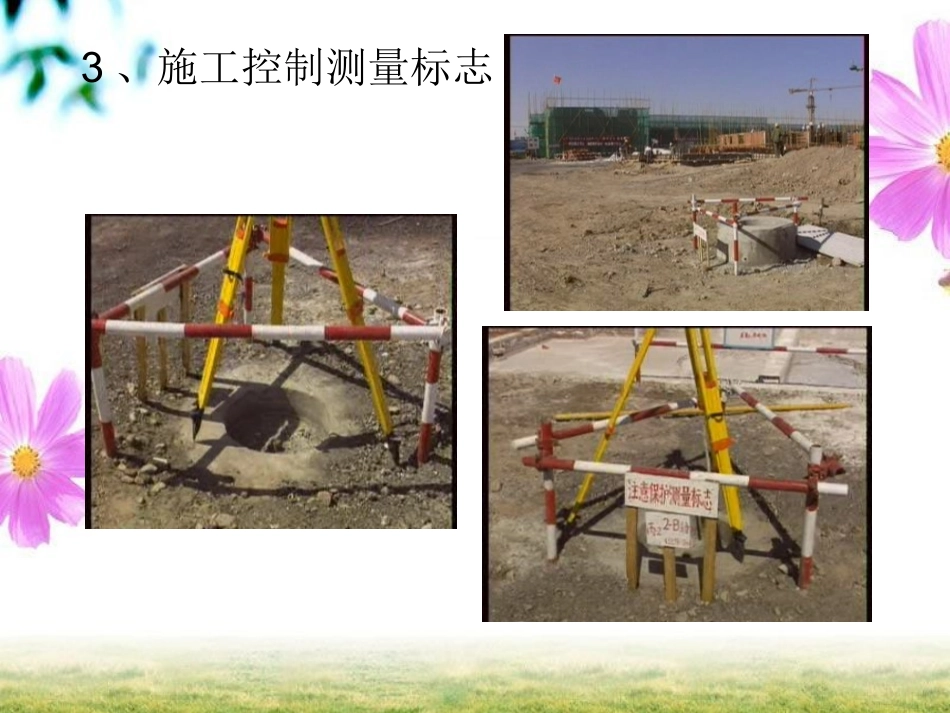

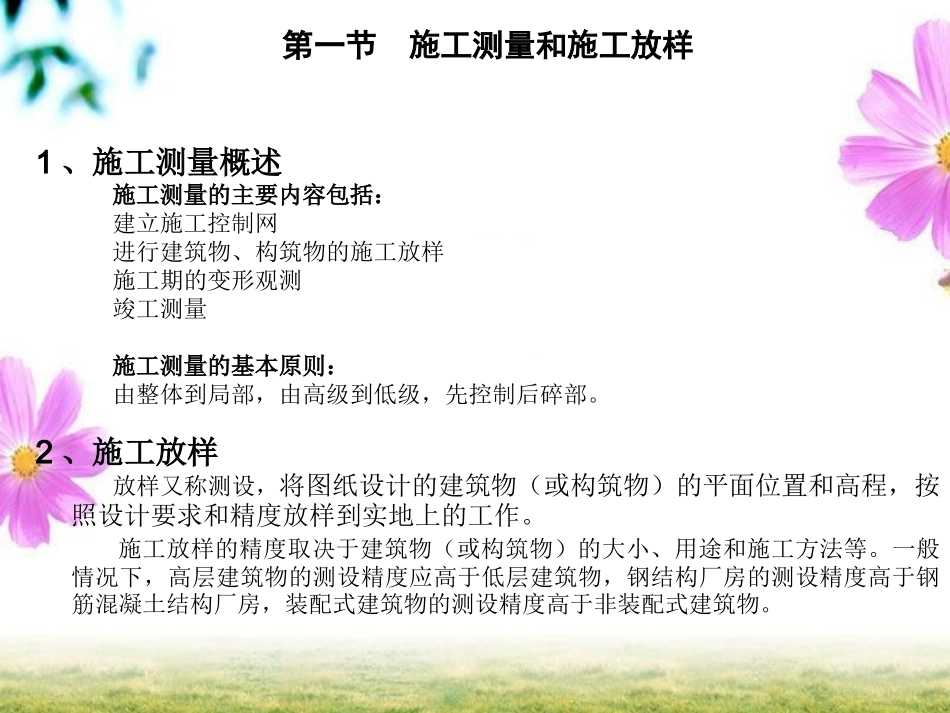

1第一节施工测量和施工放样1、施工测量概述施工测量的主要内容包括：建立施工控制网进行建筑物、构筑物的施工放样施工期的变形观测竣工测量施工测量的基本原则：由整体到局部，由高级到低级，先控制后碎部。2、施工放样放样又称测设，将图纸设计的建筑物（或构筑物）的平面位置和高程，按照设计要求和精度放样到实地上的工作。施工放样的精度取决于建筑物（或构筑物）的大小、用途和施工方法等。一般情况下，高层建筑物的测设精度应高于低层建筑物，钢结构厂房的测设精度高于钢筋混凝土结构厂房，装配式建筑物的测设精度高于非装配式建筑物。23、施工控制测量标志3测定两点间水平距离测定两个方向间水平角测定点的高程测设已知水平距离D测设已知水平角测设已知高程H测量三项工作过程相反测设三项工作平面位置X、Y4、测量与测设的区别4放样（测设）的方法一、角度放样：测设已知水平角•测设水平角是指已知水平角的顶点、角的一边和角值，要求在实地标定出这个角，可得到角的另一边(即得到了一方向)。•水平角测设的任务是，根据地面已有的一个已知方向，将设计角度的另一个方向测设到地面上。•水平角测设的仪器是经纬仪或全站仪。51、直接测设法——正倒镜分中法测站O后视A待定点P（盘左）P（盘右）P（盘左盘右平均）62、精确测设法例：已知OP’=100.00米，设计值=40°，设测得’=39°5920″，计算修正值PP’。解：=-′=40″PP′﹦100×40″／206265″≈0.0194m≈19mm得：点位修正值为19mm(向外)，PP′⊥OP′待定点P’’测站O后视APD520626)(D方法：直接法放样角值→测回法实测角值，量距离→计算改正值并修正7二、距离放样：测设已知水平距离•水平距离测设的任务就是将设计距离测设在上述已测设的方向上。•根据已知的水平距离的起点、方向和距离值，在实地确定出距离的终点。•根据使用工具的不同，可分为钢尺测设和测距仪(或全站仪)测设。81、一般的钢尺测设法例:沿AC方向放样B点，DAB=20mADABB´BCa.沿AC方向量20m得B´点；b.往返丈量AB´;如DAB´=19.998m，DB´A=20.000m，D平均=19.999mc.△D=D-D平均,向外改正1mm得B点已知方向；已知方向；已知距离；已知距离；确定已知距离的点位确定已知距离的点位92、精确的钢尺测设法用检定过的钢尺；使用经纬仪定线；根据已知水平距离D，经过△ll、△lt和△lh后,计算出实地测设长度D′(在钢尺上)。htllllDD10（1）A点置仪，棱镜在已知方向上前后移动，定出C1点；AC1D′∆DCD3、光电测距仪测设法（2）测出AC1水平距离D′，求△D＝D－D′（3）根据△D，改正至C点，用木桩标定其点位(4)实测AC距离，其不符值应在限差之内，否则应再次进行改正，直至符合限差为止。11三、高程的测设根据给定点位的设计高程——H设利用附近的水准点——H水在点位上标定出设计高程的位置。HBMHP大地水准面BMP12BM3Am556.1a大地水准面m680.443Hm236.46iHm236.101bm000.450H±0.000例：某建筑物的室内地坪设计高程为45.000m，附近有一水准点BM3，其高程为H3=44.680m。现在要求把该建筑物的室内地坪高程测设到木桩A上，作为施工时控制高程的依据。1、视线高法a.读BM点后视读数a，求b应=HBM+a–H设b.上、下移动水准尺至前视读数为b应，沿尺底画线13待测设高差大，用钢尺代替水准尺。ABHAHBhAB大地水准面2、高程传递法14例：欲在深基坑内设置一点B，使其高程为H。地面附近有一水准点R，其高程为HR。BMR吊杆a1b1a2b2注：该方法亦可从低处向高处测设已知高程的点b2=HA+a1-|b1-a2|-HB15四、测设平面点位的方法正拨、反拨的概念：水平角正拨——顺时针测设；水平角反拨——逆时针测设关系：反拨角值=3600-正拨角值测设方法有:1、直角坐标法2、极坐标法3、距离交会法4、角度交会法5、全站仪坐标放样法16直角坐标法是根据直角坐标原理，利用纵横坐标之差，测设点的平面位置。直角坐标法适用于施工控制网为建筑方格网或建筑基线的形式，且量距方便的建筑施工场地。1、直角坐标法17x:600.00my:500.00mx:700.00mx:650.00mx:620.00my:600.00my:580.00my:530.00mabcdⅠⅡⅢⅣ（1）计算测设数据...
