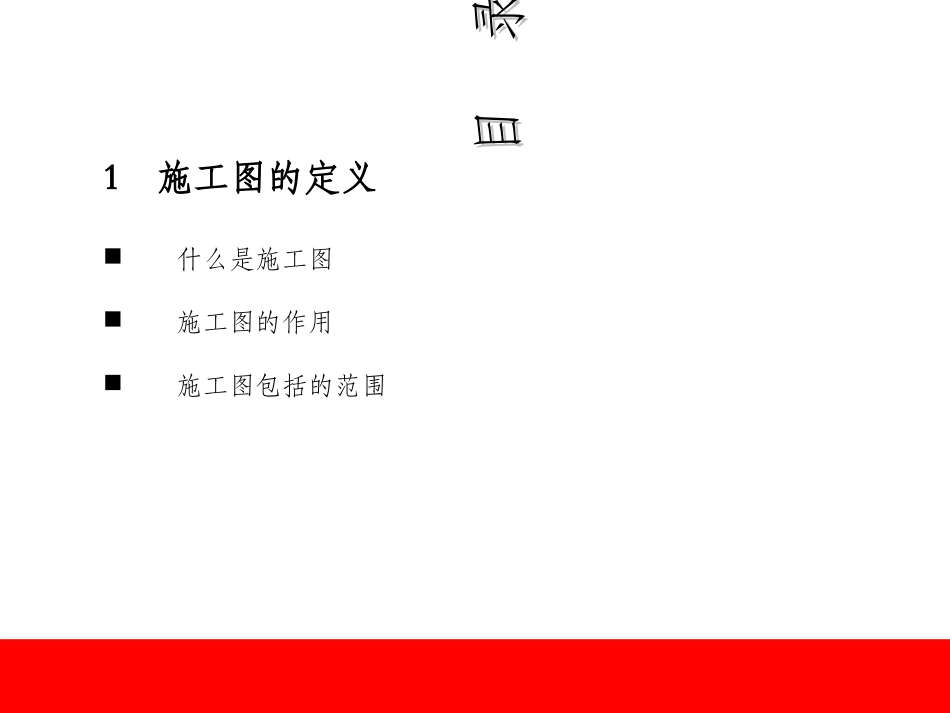

.设计设计东宁丽致建筑装饰工程有限公司DONGNINGLIZHIBUILDINGDECORATIONENGINEERINGCO.,LTD..施工图施工图审核流程审核流程.目录目录1施工图的定义什么是施工图施工图的作用施工图包括的范围.目录目录2施工图的组成部分施工图的图纸目录设计总说明平面图立面图剖面图节点大样图及门窗大样.1施工图的定义•什么是施工图？施工图，是表示工程项目总体布局，建筑物的外部形状、内部布置、结构构造、内外装修、材料作法以及设备、施工等要求的所有图样。•施工图的作用是什么？施工图具有图纸齐全、表达准确、要求具体的特点，是进行工程施工、编制施工图预算和施工组织设计的依据，也是进行技术管理的重要技术文件。.1施工图的定义•施工图包括的范围有哪些？一套完整的施工图一般包括建筑施工图、结构施工图、给排水、采暖通风施工图及电气施工图等专业图纸，也可将给排水、采暖通风和电气施工图合在一起统称设备施工图。.2施工图的组成部分•建筑施工图的组成部分施工图是整个项目正常开展的龙头，没有施工图其他专业也就不能正常开展。建筑施工图的组成：图纸目录，门窗表，建筑设计总说明，材料做法表等，主要含平面图、立面图、剖面图、节点大样图、及各相关系统专业图纸（强弱电、给排水、暖通空调、消防烟感报警、智能控制、视听音响、安防设施等专业）。.2施工图的组成部分•建筑施工图的图纸目录及门窗表图纸目录是了解整个建筑设计整体情况的目录，从其中可以明了图纸数量及出图大小和工程号还有建筑单位及整个建筑物的主要功能，如果图纸目录与实际图纸有出入，必须与建筑核对情况。门窗表相信大家不会陌生，就是门窗编号以及门窗尺寸及做法。.2施工图的组成部分•建筑设计总说明建筑设计总说明对施工图来说是非常重要的，会提到出现项目的详细做法及设计的规范和依据出处，如墙体做法、地面做法、楼面做法等等做法，也可以对施工图中部分遗漏的部分给出补充，看建筑设计说明时不能草率，这是设计正确与否非常重要的一个环节。.2施工图的组成部分•建筑平面图建筑平面图就比较直观了，主要信息就是柱网布置及房间功能布局、墙体定位布置、门窗布置、楼梯位置等信息的直接体现。.2施工图的组成部分•建筑立面图建筑立面图，是对建筑立面的描述，主要是立面外观上的效果，标高布置、立面布置以及立面装饰材料的详细表现。.2施工图的组成部分•建筑剖面图剖面图的作用是对无法在平面图及立面图表述清楚的局部剖切，以表述清楚设计师对各个立面内部的处理，能够在剖面图中得到更为准确的安装做法信息及局部地方的高低变化。.2施工图的组成部分•楼梯大样图楼梯是每一个多层建筑必不可少的部分，也是非常重要的一个部分，楼梯大样又分为楼梯各层平面及楼梯剖面图，结构师也需要仔细分析楼梯各部分的构成，是否能够构成一个整体，在进行楼梯计算的时候，楼梯大样图就是唯一的依据，所有的计算数据都是取得之楼梯大样图，所以在看楼梯大样图时也必须将梯梁，梯板厚度及楼梯结构形式考虑清晰。.2施工图的组成部分•节点大样图及门窗大样设计师为了更为清晰的表述建筑物的各部分做法，以便于施工人员了解自己的设计意图，需要对部分复杂的区域绘制大样以说明详细做法，不仅要通过结点图更一步了解设计师的构思，更要分析结点画法是否合理，是否能够实现，避免施工人员产生理解上的错误。.施工图的审核及存在意义施工图审查是指建设方认定的施工图审查机构（建设单位本身和施工单位）按照有关法律、法规，对施工图涉及公共利益、公众安全和工程建设强制性标准的内容进行的审查。所有由工程中心签章下发的图纸视为合格，如施工图不合格的，不得使用。...施工图审图工作内容建设单位报请施工图技术性审查的资料应包括以下主要内容：1、作为设计依据的政府有关部门的规范要求。2、全套施工图（含各相关专业的施工图）。3、审查需要提供的其它资料。.施工图的审核施工图技术性审查应包括以下主要内容1、是否符合《工程建设标准强制行条文》和其他有关工程建设强制性标准。2、结构设计等是否安全。3、是否符合公众利益。4、施工图是否达到规定的设计深度要求。5、是否...
