施工现场临时用电安全质量标准化图集VIP免费

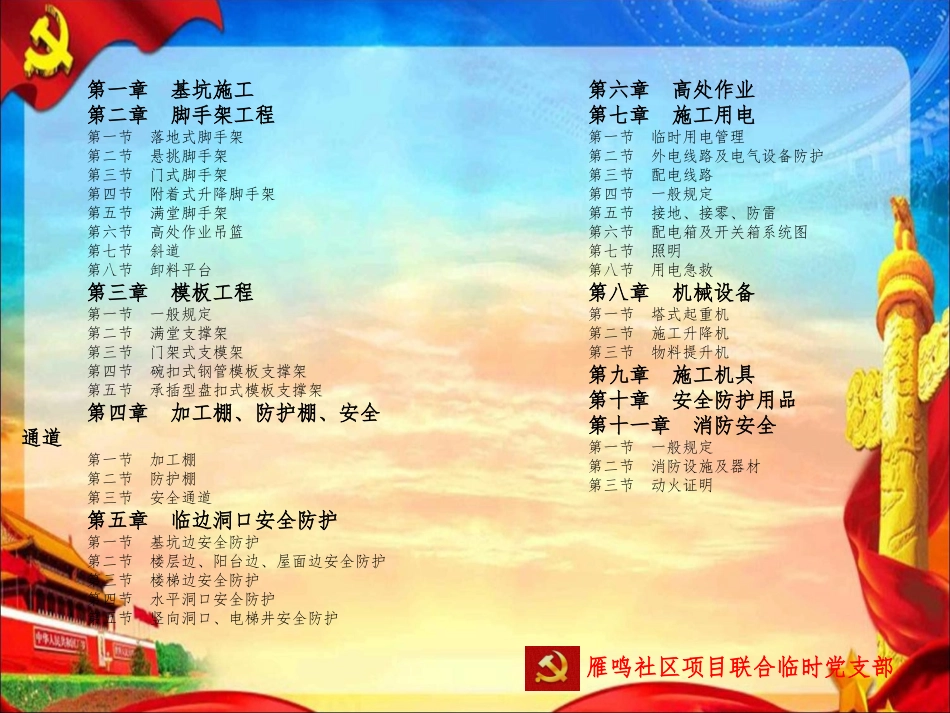

雁鸣社区项目联合临时党支部安全质量标准化雁鸣社区项目联合临时党支部第一章基坑施工第二章脚手架工程第一节落地式脚手架第二节悬挑脚手架第三节门式脚手架第四节附着式升降脚手架第五节满堂脚手架第六节高处作业吊篮第七节斜道第八节卸料平台第三章模板工程第一节一般规定第二节满堂支撑架第三节门架式支模架第四节碗扣式钢管模板支撑架第五节承插型盘扣式模板支撑架第四章加工棚、防护棚、安全通道第一节加工棚第二节防护棚第三节安全通道第五章临边洞口安全防护第一节基坑边安全防护第二节楼层边、阳台边、屋面边安全防护第三节楼梯边安全防护第四节水平洞口安全防护第五节竖向洞口、电梯井安全防护第六章高处作业第七章施工用电第一节临时用电管理第二节外电线路及电气设备防护第三节配电线路第四节一般规定第五节接地、接零、防雷第六节配电箱及开关箱系统图第七节照明第八节用电急救第八章机械设备第一节塔式起重机第二节施工升降机第三节物料提升机第九章施工机具第十章安全防护用品第十一章消防安全第一节一般规定第二节消防设施及器材第三节动火证明雁鸣社区项目联合临时党支部雁鸣社区项目联合临时党支部雁鸣社区项目联合临时党支部雁鸣社区项目联合临时党支部雁鸣社区项目联合临时党支部雁鸣社区项目联合临时党支部雁鸣社区项目联合临时党支部雁鸣社区项目联合临时党支部雁鸣社区项目联合临时党支部雁鸣社区项目联合临时党支部雁鸣社区项目联合临时党支部雁鸣社区项目联合临时党支部第七章临时用电1、施工现场临时用电组织设计：（1）现场勘测。（2）确定电源进线、变电所或配电室、配电装置、用电设备位置及线路走向。（3）进行负荷计算。（4）选择变压器。（5）设计配电系统。①、设计配电线路，选择导线或电缆；②、设计配电装置，选择电器；③、设计接地装置；④、绘制临时用电工程图纸，主要包括用电工程总平面图、配电装置布置图、配电系统接线图、接地装置设计图；（6）设计防雷装置。（7）确定防护措施。（8）制定安全用电措施和电气放火措施。第一节临时用电管理雁鸣社区项目联合临时党支部2、临时用电安全技术要求：施工现场临时用电设备在5台及以上或设备总量在50KW及以上的，必须编制安全专项方案，方案必须由电气工程师编写，经公司总工程师、总监理工程师审批后方可施工。在投入使用前，必须经方案编制人、审批人和执行人（电工班组）联合验收合格，方可投入使用。3、电工及用电人员：（1）电工必须经国家现行标准考核合格后，持证上岗；其他用电人员必须通过相关安全教育培训和技术交底，考核合格后方可上岗。①、使用电气设备前必须按规定穿戴和配备好相应的劳动防护用品，并检查电气装置和保护设施，严禁设备带“病”运转。②、保管和维护所用设备，发现问题及时报告解决。③、暂时停用设备的开关箱必须分断电源隔离开关并关门上锁。（2）安装、巡检、维修或拆除临时用电设备和线路，必须由电工完成并应有人监护；电工等级应同工程的难易度和技术复杂性相适应（分低压、高压持证电工）。第七章临时用电雁鸣社区项目联合临时党支部4、临时用电管理档案：（1）临时用电组织设计的资料。（2）修改后临时用电组织设计的资料。（3）临时用电技术交底资料。（4）临时用电工程检查验收表。（5）电气设备的试、检验凭单和调试记录。临时用电管理档案（6）接地电阻、绝缘电阻和漏电保护器漏电动作参数测定记录。（7）定期检（复）查表。（8）电工安装、巡检、维修、拆除工作记录。第七章临时用电雁鸣社区项目联合临时党支部第二节配电线路配电线路1、架空线路应采用绝缘导线，并经横担和绝缘子架设在专用电杆上。架空线路采用混凝土杆或木杆，混凝土杆不得有露筋环向裂纹和扭曲，木杆不得腐蚀，其梢径≮140mm。2、架空线路敷设的相序排列应满足要求。单横担架设时，面向负荷侧，从左起为L1、N、L2、L3、PE；双横担架设时，面向负荷侧，上横担从左起为L1、L2、L3；下横担从左起为L1、（L2、L3）N、PE。3、架空导线截面应满足计算负荷、线路末端电压偏移不大于其额定电压的5%，机械强度要求：绝缘铜线截面≮10mm2,绝缘铝线截面≮16mm2；N线和PE线截面不小于相线...
