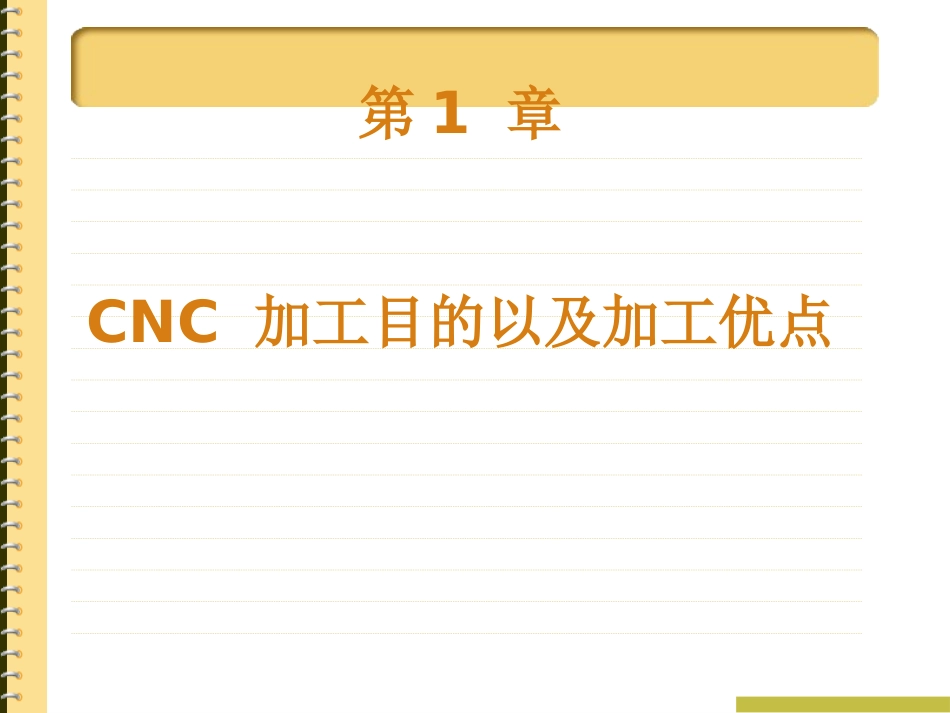

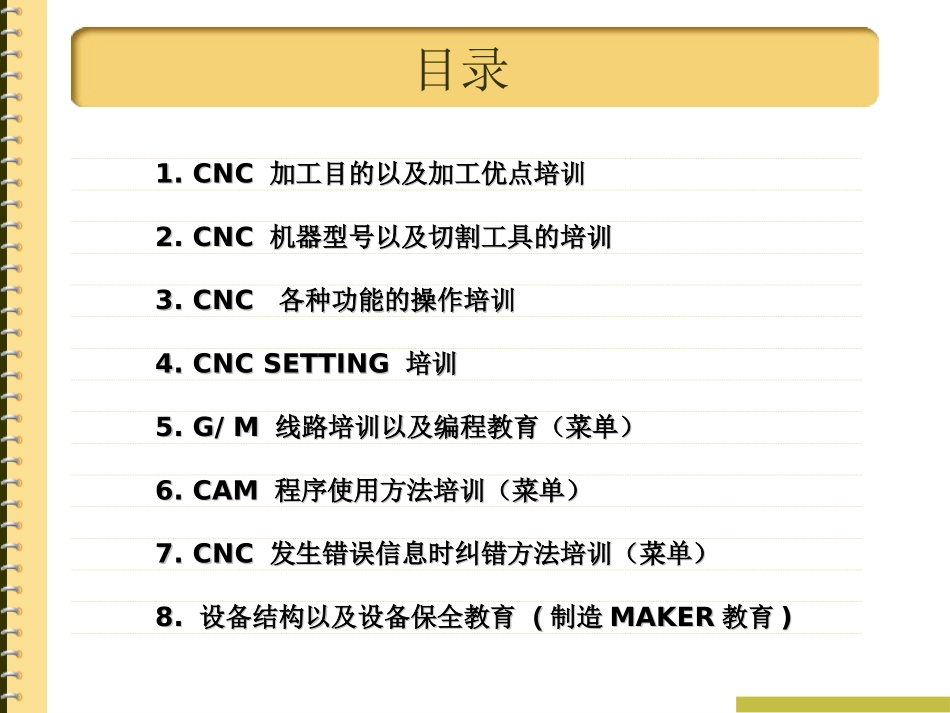

CNC培训资料目录1.CNC1.CNC加工目的以及加工优点培训加工目的以及加工优点培训2.CNC2.CNC机器型号以及切割工具的培训机器型号以及切割工具的培训3.CNC3.CNC各种功能的操作培训各种功能的操作培训4.CNCSETTING4.CNCSETTING培训培训5.G/M5.G/M线路培训以及编程教育（菜单）线路培训以及编程教育（菜单）6.CAM6.CAM程序使用方法培训（菜单）程序使用方法培训（菜单）7.CNC7.CNC发生错误信息时纠错方法培训（菜单）发生错误信息时纠错方法培训（菜单）8.8.设备结构以及设备保全教育设备结构以及设备保全教育((制造制造MAKERMAKER教育教育))第1章CNC加工目的以及加工优点CNCCNC加工目的以及加工优点培训加工目的以及加工优点培训什么叫CNC加工?(ComputerNumericalControl,计算机数控)，指用计算机作为一般数控系统中的控制装置。数据（码）控制在(NC:NumericalControl)机械控制上广泛应用，主要在机械加工方面有很大贡献。最近数码控制技术除了机械加工以外还广泛应用于各种产业机械自动化和机器人控制等工厂自动化（FA)的核心功能方面，并日趋普及。1952年美国首先开发出来的NC机械是按照已编好的加工程序指令（不可变程序）数据进行控制机械，切割加工对象，工件研磨等工序。后来通过不断的研究开发和应用范围的扩散目前它在各种形式应用于各种领域，其中因为数控部分的核心就是微处理机为中心的电脑控制平台，因此叫他称为CNC.第1张CNC加工的目的以及优点CNC加工的目的以及优点※CNC加工的目的.对于用模具不能铸造成型的部件，CNC通过机械加工形式来可以成型，或者应用于除去铸造时形成的GATE或者OVERFLOW等不必要部分的加工上。※CNC加工优点.由于有了CNC加工技术，以前用抛光，焊机等工具难以成行的部件也可以轻而易举地能加工了，而且发挥了高产率，高精度等CNC加工优点大大减少了制造成本。以前通过T-CUT,DRILL,TAP等工序才能成型的部件，现在利用CNC技术之后可以一次性完成成型，大大减少了很多中间工序。有了CNC加工技术之后,更有利地选择铸件表面改善所需模具的口径，溢出数据，最终达到提升产品合格率的目的。第2章CNC机器型号以及切割工具第2张CNC机器型号以及切割工具CNC机器型号※SINGLEPALLET(型号:N130F)1.机器大小:BT–30級TAPPINGCENTER2.最高旋转速度:15000RPM/正常使用速度：13000RPM3.所需安装工具数:12+1(SPINDLE，锭子)共13EA4.TOOLCHANGETYPE:CHANGEARM5.NCCONTROLER:FANUC0im-C第2张CNC机器型号以及切割工具CNC机器型号※DOUBLEPALLET(型号:N130F2APC)1.机器大小:BT–30급TAPPINGCENTER2.旋转最高速度:15000RPM/正常使用速度13000RPM3.所需安装工具数量:12+1(SPINDLE)共13EA4.TOOLCHANGETYPE:CHANGEARM5.NCCONTROLER:FANUC21im-B第2张CNC机器型号以及切割工具切割油普遍使用的切割油一般起吸收热量，密封，清洗，提高光滑度等作用。但是在KHVATEC上使用切割油的，是为了防止灰尘扩散，机器润滑，除去碎片等目的而使用。对产品直接喷射切割油会降低表面粗糙度和切割阻力，但是也同时降低工作效率。因此平常对产品不直接喷射切割油，而是采用BEDSHOWER方式。镁的加工性能很好，所以不用切割油也能得到优秀的表面光滑度，而且几乎不存在发热，工具磨损等问题。在KHVATEC上使用的切割油是CASTROL公司的HY-SOLMG型切割油，切割镁时如果镁和水分接触之后会产程氢气导致爆炸，因此一定要使用指定的切割油第2张CNC机器型号以及切割工具切割工具※ARBOR※COLLET1.名称:ARBOR2.规格:BT-303.型号:BT30-HDC12-754.作用:起SPINDLE（锭子）和工具连接的作用。根据不同的产品或者卡具（夹具）使用不同的切割工具。1.名称:COLLET2.规格:BT-303.型号:FDC-04012AA(급급급급급급가)4.作用:在ARBOR内起支撑工具的作用，根据工具的不同直径使用不同的COLLET.第2章CNC机械式样及切削工具切割工具※PULLSTUDBOLT※ENDMILL1.名称:ENDMILL2.规格:使用范围是Φ0.5~Φ12,没规格间距为0.5mm.(标准)3.作用:加工外径或者加工GATEFLANGE面时使用ENDMILL。1.名称:PULLSTUDBOLT2.规格:BT-303.型号:PSB-04.作用:把ARBOR连接到SPLITCOLLET,是消耗品.受上部锥形部位的损伤时更换.第2...
