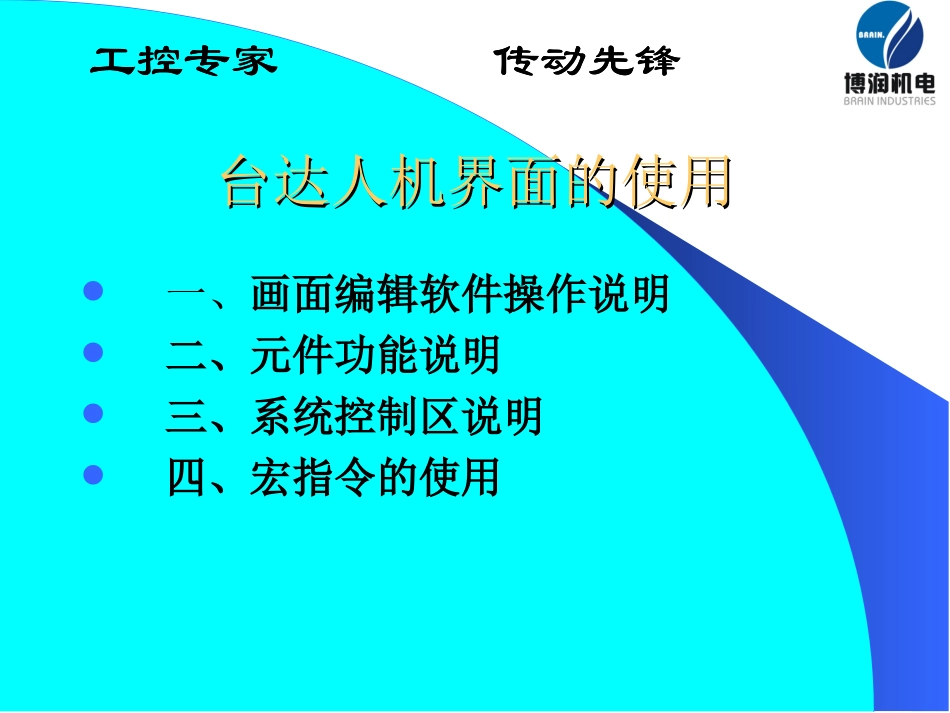

工控专家传动先锋工控专家传动先锋台达人机界面的使用台达人机界面的使用一、画面编辑软件操作说明二、元件功能说明三、系统控制区说明四、宏指令的使用工控专家传动先锋工控专家传动先锋一、一、画面编辑软件操作说明画面编辑软件操作说明1、功能菜单2、文件在使用U盘作下载程序时要先用软件做好画面资料才行注意!此操作是对人机的底层程序进行更新所用,因此在对人机操作时,可以用新软件对老人机进行更新,而不能反过来做!!工控专家传动先锋工控专家传动先锋3、编辑在对多个元件进行处理时并且元件不好排列进可以用这个功能把元件打包作为一个整体。可以使用这个指令转换元件中的站号替换种类包括:元件宏、控制/状态区、报警、配方。工控专家传动先锋工控专家传动先锋4、查看方便于查找元件地址有无重复、错误工控专家传动先锋工控专家传动先锋5、元件工控专家传动先锋工控专家传动先锋6、画面在人机上面有几个按键,点击可以对其进行编辑此方法与从元件中选择一样。只对当前画面起作用。工控专家传动先锋工控专家传动先锋在需要经常切换数据参数时可以选用此功能,还可以在一组配方中建立多个子配方。工控专家传动先锋工控专家传动先锋将一些地址以自己的方法来设定,在选用地址时只需输入相应的字符就行工控专家传动先锋工控专家传动先锋工控专家传动先锋工控专家传动先锋工控专家传动先锋工控专家传动先锋工控专家传动先锋工控专家传动先锋工控专家传动先锋工控专家传动先锋二、元件功能说明二、元件功能说明1、复状态按钮:2、状态图显示:3、动画4、一般曲线和XY曲线5、历史趋势图6、报警表工控专家传动先锋工控专家传动先锋1、复状态按钮:可自行设定1~256个状态,也可以设定其顺序是往前还是往后。往后:是由状态1变成状态2;往前:是由状态2变成状态1。如果数值单位为word,则可以设定1-256个状态;LSB就可以设定16个状态;Bit只能设定2个状态,读取内存地址跟写入内存地址会随着数值单位而更改。如果是设定word或是LSB,就以word为单位;反之如果数值单位为Bit,那么读取跟写入内存地址就会是Bit为单位。此元件于读取地址得到资料后,依照次一状态递增或是前一状态递减,将新的值存入写入内存地址,而按钮的状态是根据读取内存的地址而作改变,如需新增或删除状态总数,只须增加跟减少属性表中状态总数即可。(见例子程序)工控专家传动先锋工控专家传动先锋2、状态图显示:在人机与PLC联机使用时,如果您希望由PLC控制复数个图形显示在人机屏幕的固定位置,并可控制它的状态而能显示不同的图形文件。(见例子程序)工控专家传动先锋工控专家传动先锋3、动画在人机与PLC联机使用时,如果您所规画的动态图形元件,您希望由PLC控制一个图形显示在人机屏幕的任何位置,并可控制其在X或Y方向任意移动且能显示不同的图形文件。(见例子程序)工控专家传动先锋工控专家传动先锋4、一般曲线人机读取相对应地址的连续资料,转换为曲线图后显示于人机屏幕上。例如:取样100点,设四条曲线,那么总共会取100x4共400点。以台达的PLC为例子来说明,读取地址设为D0,那么此曲线图触发后,将会读取D0~D399共400个WORD的资料;曲线1的Y轴位置为D0~D99;曲线2的Y轴位置为D100~D199;曲线3的Y轴位置为D200~D299;曲线4的Y轴位置为300~D399。如果其值有超过所设定最大值,则显示最大值。如果小于最小值,则显示最小值。设定好了后,还要设定控制区的地址,利用设定的特定位来激发曲线图的资料读取跟一般曲线图的描绘与清除曲线,有关控制区的设定请参考系统控制区说明。程序例子工控专家传动先锋工控专家传动先锋X-Y曲线人机读取相对应地址的连续资料,转换为X-Y曲线图后显示余人机屏幕上。例如:取样100点设四条曲线,那么总共会取100x4x2共800点。以台达的PLC为例子来说明,读取地址X轴设为D0,Y轴设为D500,那么此曲线图触发后,将会读取D0~D399以及500~D899共800个字的数据,曲线1的X轴位置为D0~D99,Y轴位置为D500~D599;曲线2的X轴位置为D100~D199,Y轴位置为D600~D699;曲线3的X轴位置为D200~D299,Y轴位置为D700~D799;曲线4的X...
