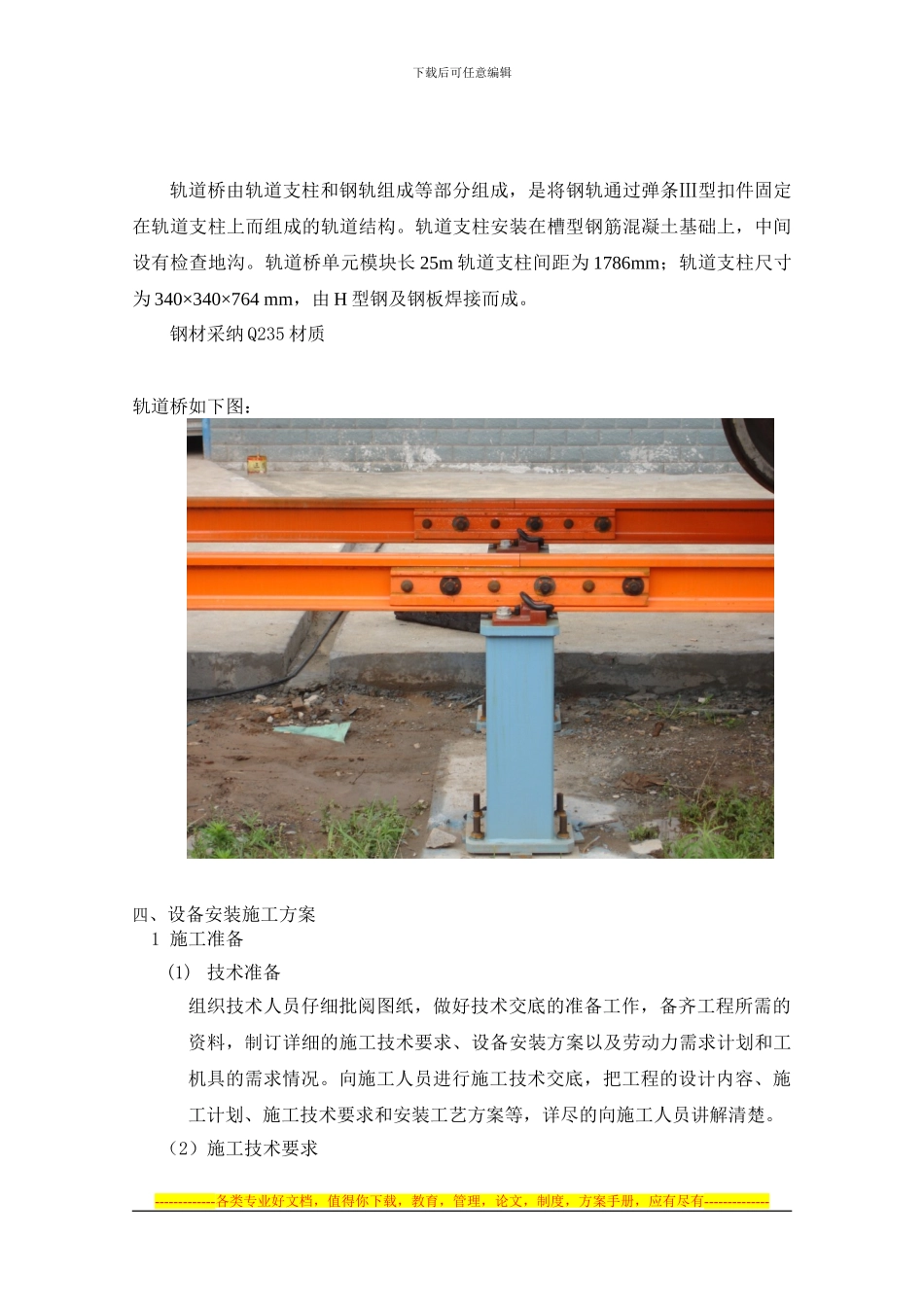

下载后可任意编辑 武汉动车检修基地轨道桥安装施工方案 一、编制目的： 为顺利完成武汉动车检修基地轨道桥安装，我公司提供轨道桥入场、安装施工及调试的具体实施方案，用以指导设备的制作、安装与管理，确保优质、高效按时完成施工任务。 二、编制依据： 1、招标文件、施工图纸等资料。 2、有关钢结构制作法律规范、标准。 3、ISO9001 质量保证体系标准文件，质量手册等技术指导性文件。 4、根据中国现行的有关标准和法律规范要求： （1）《优质碳素结构钢技术条件》（GB699） （2）《碳素结构钢 》（GB700） （3）《钢结构制作工艺规程》（DBJ08-216-95） （4）《钢结构焊缝外形尺寸》（GB10854） （5）《焊接质量保证一般原则》（GB/T12467） （6）《碳钢焊条》（GB5117） （7）《焊接用钢丝》（GB1300）（8）《金属熔化焊缝缺陷分类及说明》 （GB6417）（9）《电弧焊机通用技术条件》 （GB8118）（10）《焊接与切割安全》 （ GB9448）（11）《钢结构工程施工质量验收法律规范》 （GB50205-2001） （12）《钢结构高强度螺栓连接的设计、施工及验收规程》 (JGJ82-91) 三、 设备概述 -------------各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有--------------下载后可任意编辑 轨道桥由轨道支柱和钢轨组成等部分组成，是将钢轨通过弹条Ⅲ型扣件固定在轨道支柱上而组成的轨道结构。轨道支柱安装在槽型钢筋混凝土基础上，中间设有检查地沟。轨道桥单元模块长 25m 轨道支柱间距为 1786mm；轨道支柱尺寸为 340×340×764 mm，由 H 型钢及钢板焊接而成。钢材采纳 Q235 材质轨道桥如下图： 四、设备安装施工方案 1 施工准备(1) 技术准备组织技术人员仔细批阅图纸，做好技术交底的准备工作，备齐工程所需的资料，制订详细的施工技术要求、设备安装方案以及劳动力需求计划和工机具的需求情况。向施工人员进行施工技术交底，把工程的设计内容、施工计划、施工技术要求和安装工艺方案等，详尽的向施工人员讲解清楚。 （2）施工技术要求-------------各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有--------------下载后可任意编辑序号项目技术要求检查方法检查结果备注轨道桥1每组预埋件标高-0.98±0.002水准仪测量附表2单个预埋件标高水平偏差-0.98±0.001水准仪测量附表3预埋件轨向中心距1.508±0.002全站仪测量附表4预埋件纵向中心距1.786±0.003全站仪...
