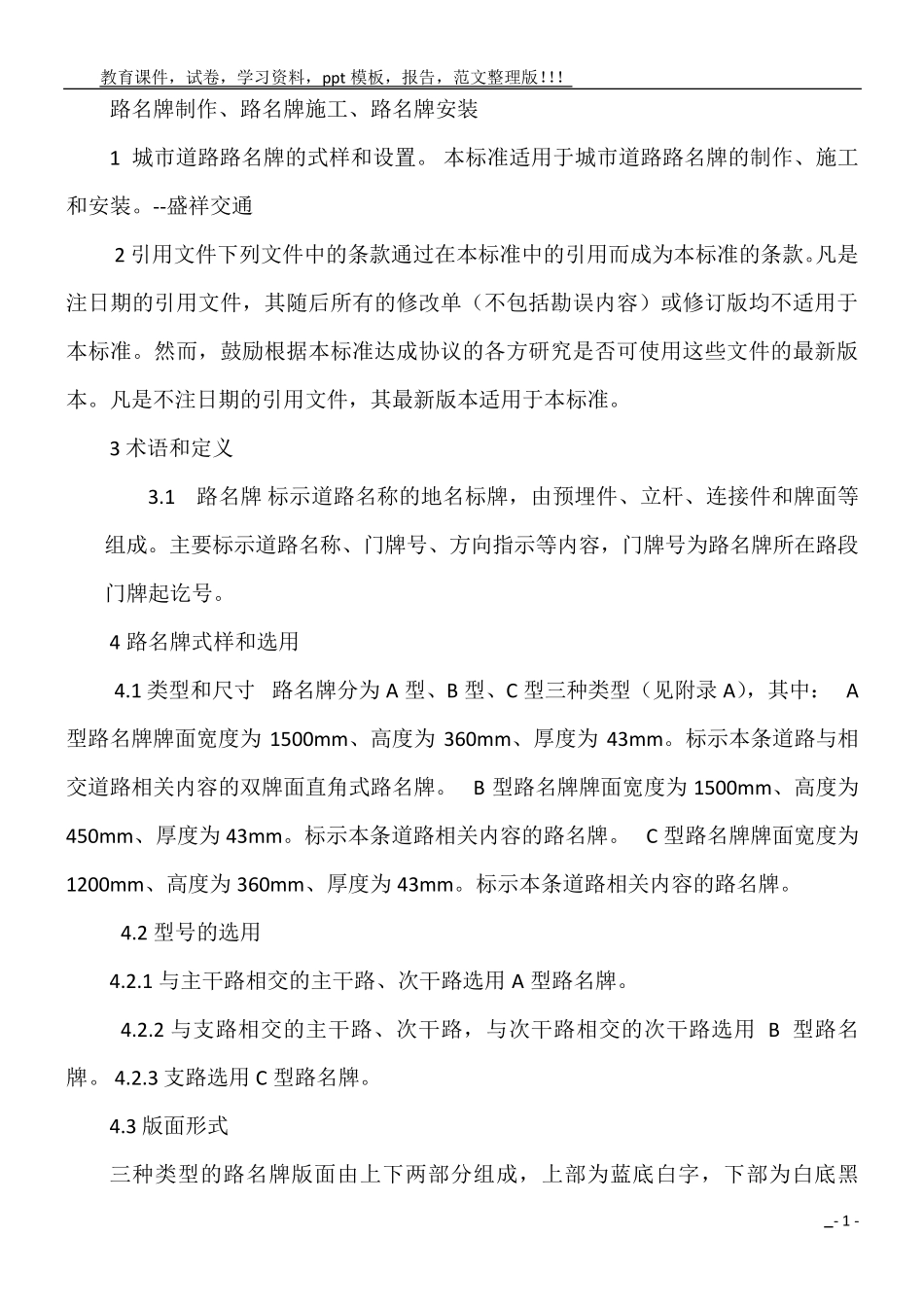

教育课件,试卷,学习资料,ppt 模板,报告,范文整理版!!! - 1 - 路名牌制作、路名牌施工、路名牌安装 1 城市道路路名牌的式样和设置。 本标准适用于城市道路路名牌的制作、施工和安装。--盛祥交通 2 引用文件下列文件中的条款通过在本标准中的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误内容)或修订版均不适用于本标准。然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。 3 术语和定义 3.1 路名牌 标示道路名称的地名标牌,由预埋件、立杆、连接件和牌面等组成。主要标示道路名称、门牌号、方向指示等内容,门牌号为路名牌所在路段门牌起讫号。 4 路名牌式样和选用 4.1 类型和尺寸 路名牌分为A 型、B 型、C 型三种类型(见附录A),其中: A型路名牌牌面宽度为1500mm、高度为360mm、厚度为43mm。标示本条道路与相交道路相关内容的双牌面直角式路名牌。 B 型路名牌牌面宽度为1500mm、高度为450mm、厚度为43mm。标示本条道路相关内容的路名牌。 C 型路名牌牌面宽度为1200mm、高度为360mm、厚度为43mm。标示本条道路相关内容的路名牌。 4.2 型号的选用 4.2.1 与主干路相交的主干路、次干路选用A 型路名牌。 4.2.2 与支路相交的主干路、次干路,与次干路相交的次干路选用B 型路名牌。 4.2.3 支路选用C 型路名牌。 4.3 版面形式 三种类型的路名牌版面由上下两部分组成,上部为蓝底白字,下部为白底黑教育课件,试卷,学习资料,ppt 模板,报告,范文整理版!!! - 2 - 字。 A 型路名牌上部尺寸为255mm,用于标示汉字路名、汉字方向指示和门牌号;下部尺寸为105mm,用于标示相应的字母; B 型路名牌版上部尺寸为300mm,下部尺寸为150mm,标示内容与A 型路名牌相同; C 型路名牌版上部尺寸为240mm,下部尺寸为120mm,标示内容与A 型路名牌相同;。 4.3.1 路名牌版面字体高度按以下规格尺寸表示: 表 1 字体高度(单位:mm) 路名汉字 方向指 示汉字 字母 门牌 号码 2字路名 3字路名 4字路名 5字路名 6字路名 A型 185 165 145 95 60 55 B型 200 185 170 100 80 60 C型 160 150 140 130 120 85 65 50 4.3.2 版面文字的排列 A 型路名牌版面文字排列见附录 教育课件,试卷,学习资料,ppt 模板,报告,范文整理版!!! - 3 - 教...
