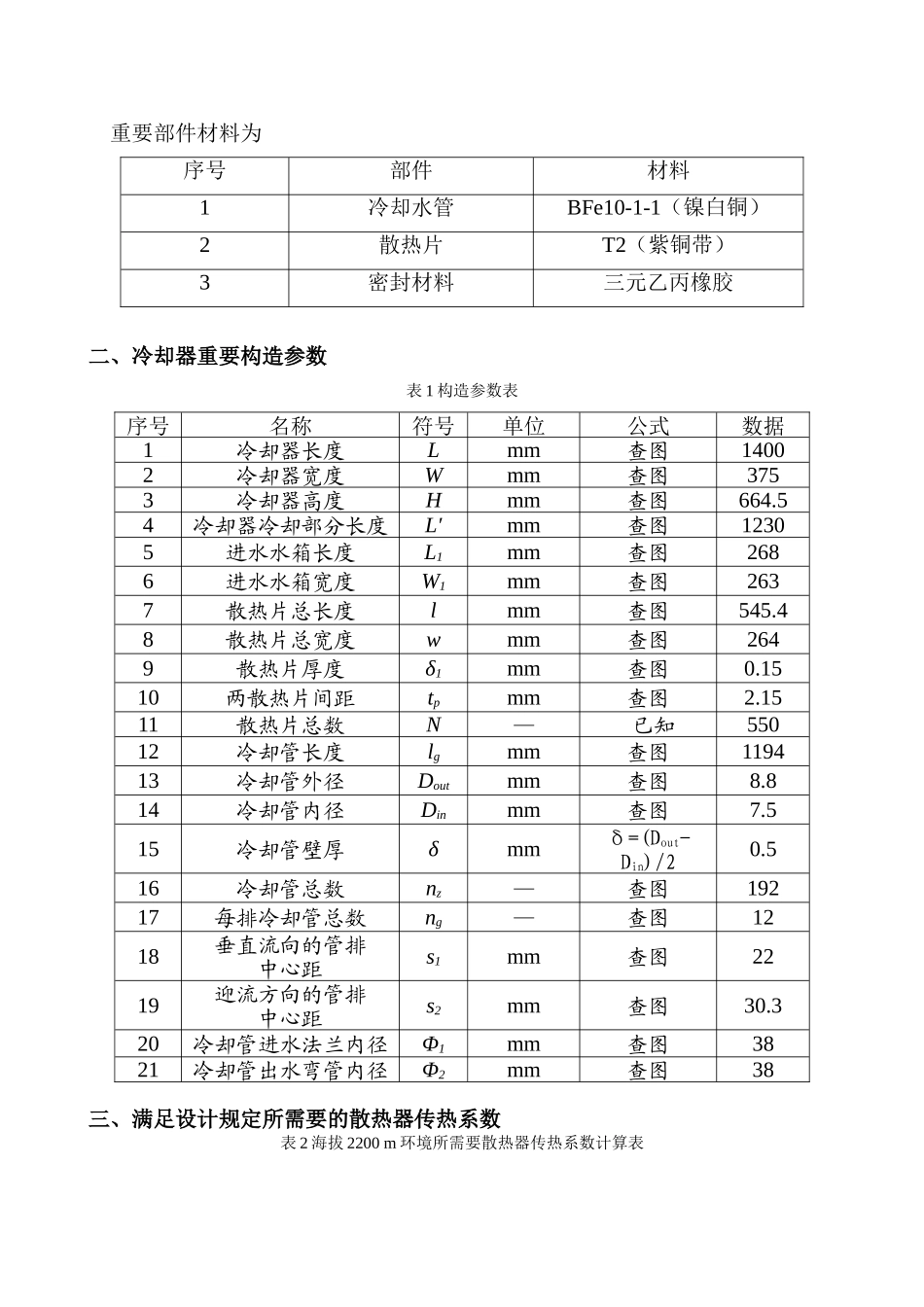

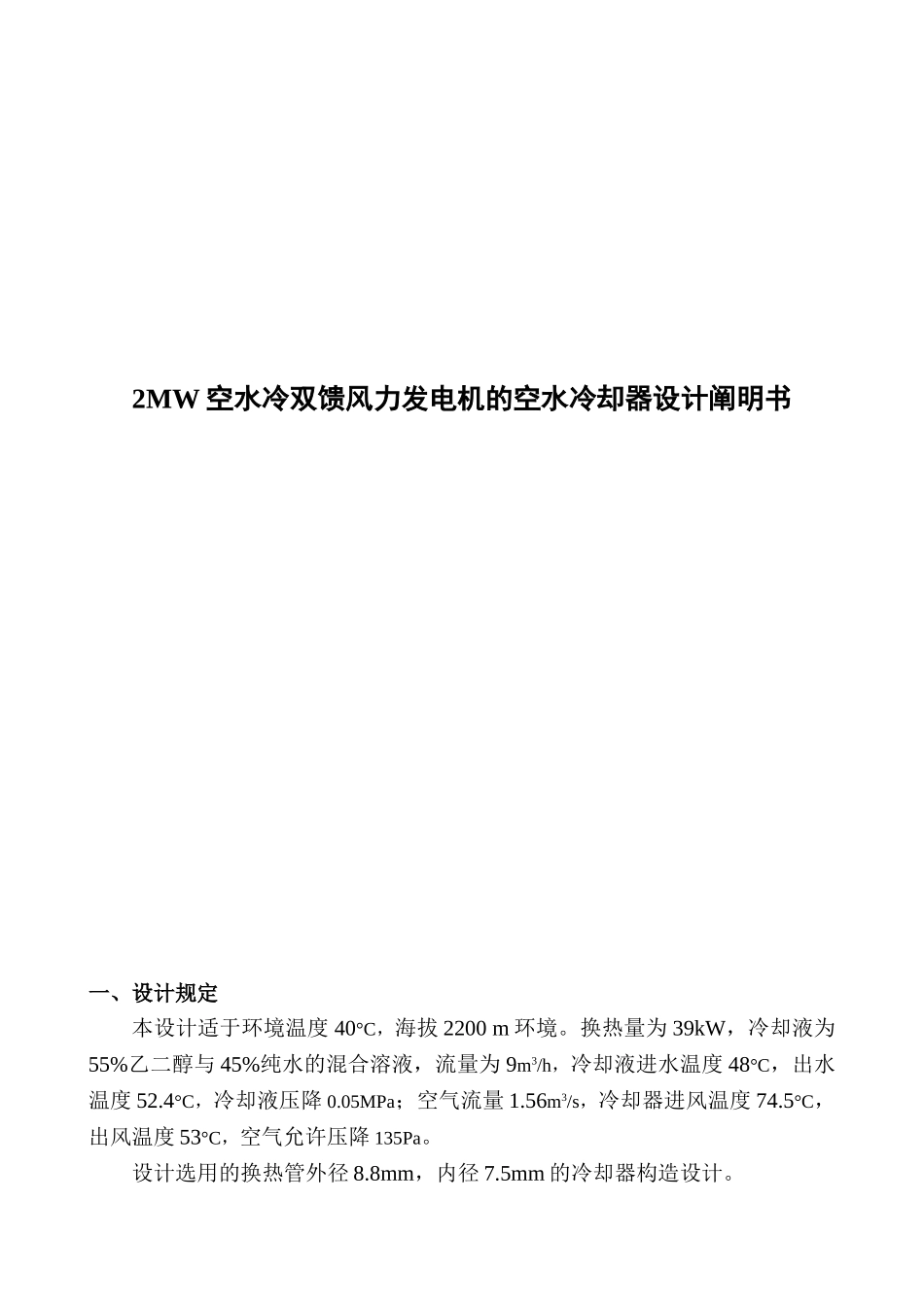

2MW 空水冷双馈风力发电机的空水冷却器设计阐明书一、设计规定本设计适于环境温度 40°C,海拔 2200 m 环境。换热量为 39kW,冷却液为55%乙二醇与 45%纯水的混合溶液,流量为 9m3/h,冷却液进水温度 48°C,出水温度 52.4°C,冷却液压降 0.05MPa;空气流量 1.56m3/s,冷却器进风温度 74.5°C,出风温度 53°C,空气允许压降 135Pa。设计选用的换热管外径 8.8mm,内径 7.5mm 的冷却器构造设计。 重要部件材料为序号部件材料1冷却水管BFe10-1-1(镍白铜)2散热片T2(紫铜带)3密封材料三元乙丙橡胶二、冷却器重要构造参数表 1 构造参数表序号名称符号单位公式数据1冷却器长度Lmm查图14002冷却器宽度Wmm查图3753冷却器高度Hmm查图664.54冷却器冷却部分长度L′mm查图12305进水水箱长度L1mm查图2686进水水箱宽度W1mm查图2637散热片总长度lmm查图545.4 8散热片总宽度wmm查图2649散热片厚度δ1mm查图0.1510两散热片间距tpmm查图2.1511散热片总数N— 已知55012冷却管长度lgmm查图119413冷却管外径Doutmm查图8.814冷却管内径Dinmm查图7.515冷却管壁厚δmmδ=(Dout-Din)/20.516冷却管总数nz—查图19217每排冷却管总数ng—查图1218垂直流向的管排中心距s1mm查图2219迎流方向的管排中心距s2mm查图30.320冷却管进水法兰内径Φ1mm查图3821冷却管出水弯管内径Φ2mm查图38三、满足设计规定所需要的散热器传热系数表 2 海拔 2200 m 环境所需要散热器传热系数计算表序号名称符号单位公式数据1换热量QkW已知392空气体积流量qvam3/s已知1.563进风温度ta1°C已知74.54出风温度ta2°C已知535空气温差Δta°C21.56空气允许压降ΔpaPa已知1352冷却液体积流量qwm3/h已知93进口冷却液温度tw1°C已知484进口冷却液密度ρw1kg/m3查表1070.945冷却液比热cpwkJ/(kg·K)查表3.29736冷却液温差Δtw°C4.427出口冷却液温度tw2°C已知52.48冷却液平均温度twm°C50.29冷却液密度ρwkg/m3查表1063.9510冷却液的动力粘度ηwkg/(m·s)查表1961.2×10-611冷却液的普朗特数Pr—查表16.912冷却液导热系数λwW/(m·K)查表0.382113冷却液流速vwm/s1.1114管内雷诺数Re—4514.715管 内 Darcy阻力系数f1—0.03816管内努塞尔数Nu—50.9817管内换热系数hiW/(m2·K)2597.018冷却液压降ΔpwMPa已知0.0519冷却液密度ρw1kg/m3查表1063.95 20冷却液比热cpwkJ/(kg·K) 查表3.30621冷却液温差Δtw°C4.4422散热面积Fm2 151.3723温度参数 1P—0.81124温度参数 2R—0.20...
