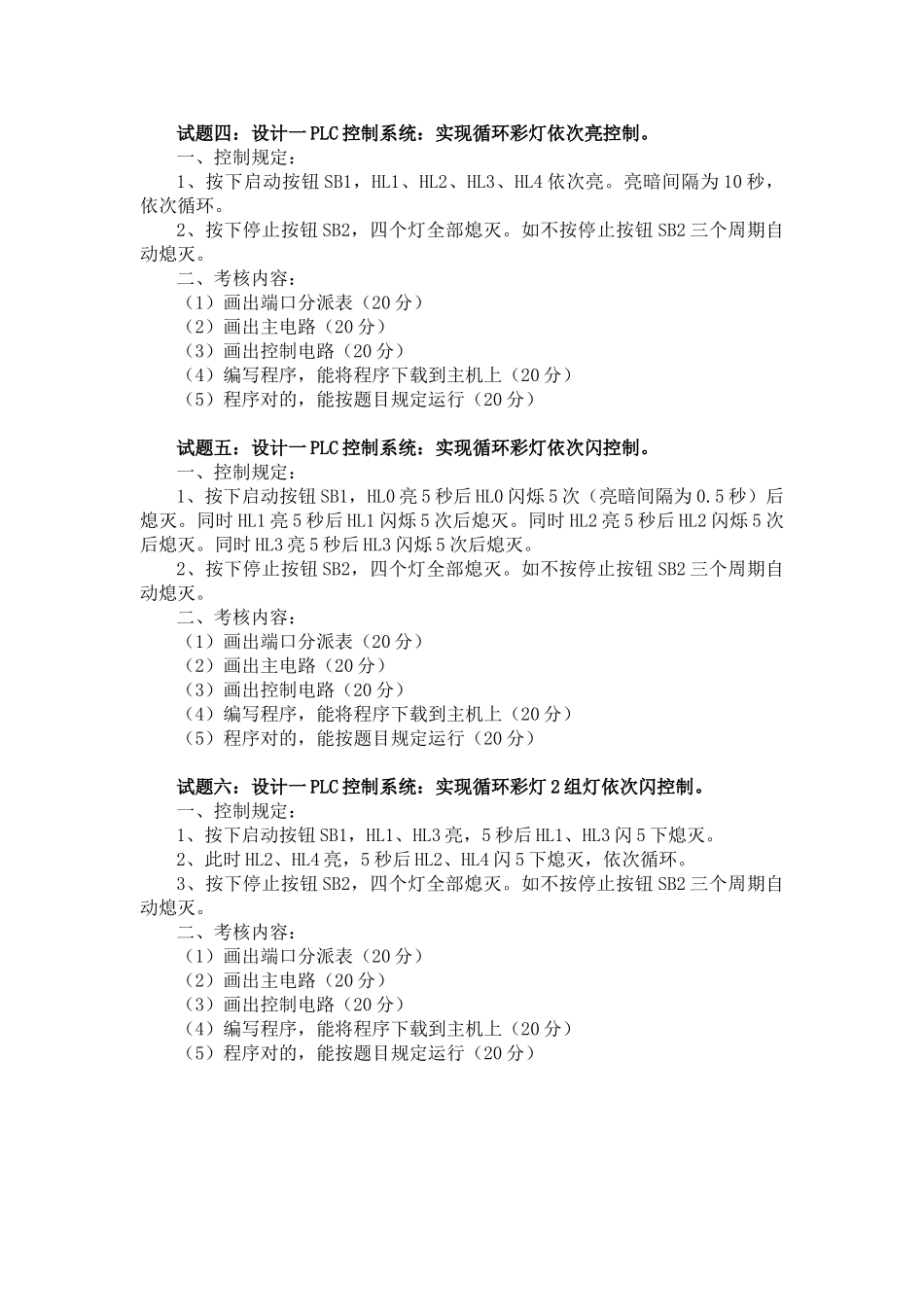

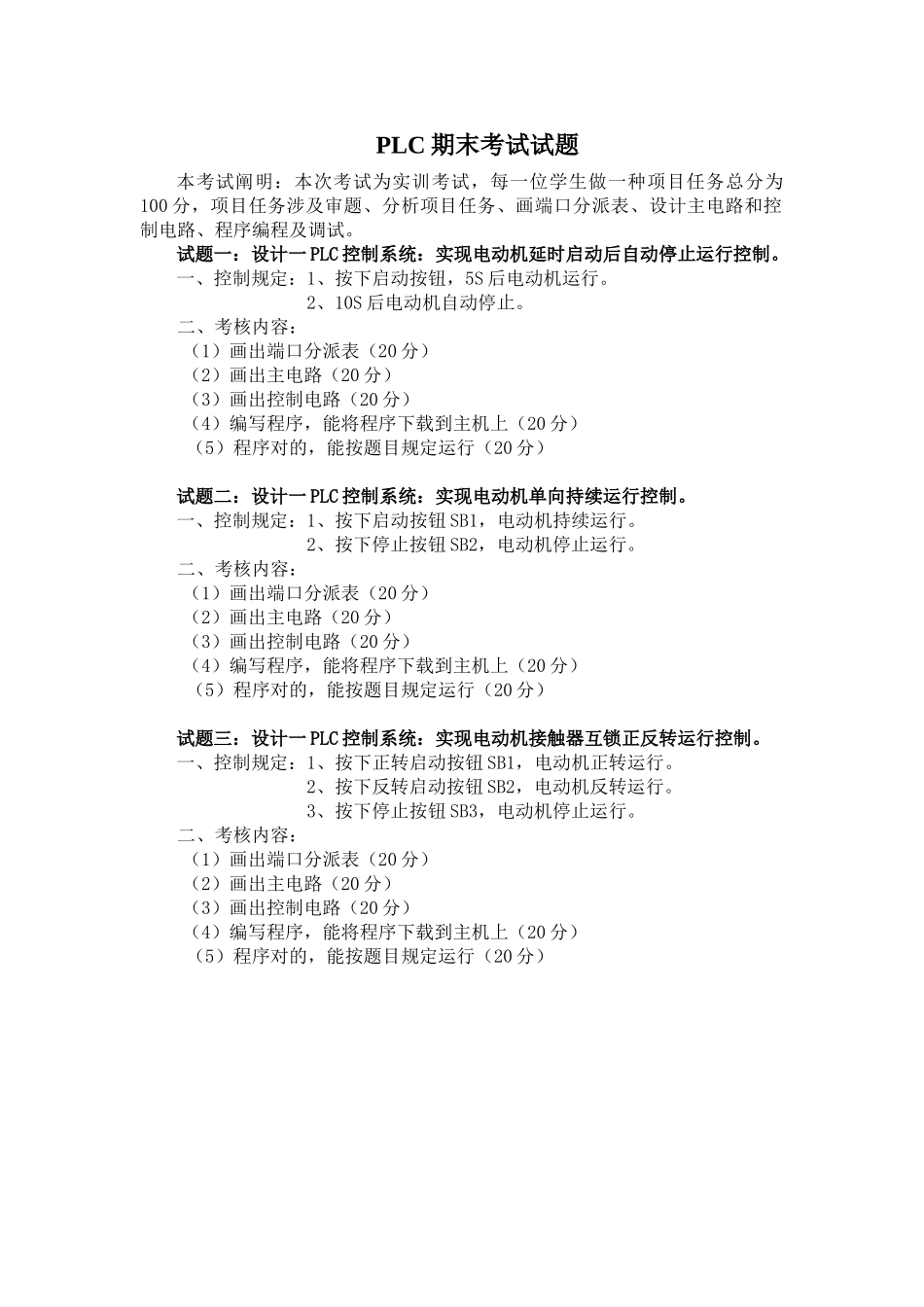

PLC 期末考试试题本考试阐明：本次考试为实训考试，每一位学生做一种项目任务总分为100 分，项目任务涉及审题、分析项目任务、画端口分派表、设计主电路和控制电路、程序编程及调试。试题一：设计一 PLC 控制系统：实现电动机延时启动后自动停止运行控制。一、控制规定：1、按下启动按钮，5S 后电动机运行。2、10S 后电动机自动停止。二、考核内容：（1）画出端口分派表（20 分）（2）画出主电路（20 分）（3）画出控制电路（20 分）（4）编写程序，能将程序下载到主机上（20 分）（5）程序对的，能按题目规定运行（20 分）试题二：设计一 PLC 控制系统：实现电动机单向持续运行控制。一、控制规定：1、按下启动按钮 SB1，电动机持续运行。2、按下停止按钮 SB2，电动机停止运行。二、考核内容：（1）画出端口分派表（20 分）（2）画出主电路（20 分）（3）画出控制电路（20 分）（4）编写程序，能将程序下载到主机上（20 分）（5）程序对的，能按题目规定运行（20 分）试题三：设计一 PLC 控制系统：实现电动机接触器互锁正反转运行控制。一、控制规定：1、按下正转启动按钮 SB1，电动机正转运行。2、按下反转启动按钮 SB2，电动机反转运行。 3、按下停止按钮 SB3，电动机停止运行。二、考核内容：（1）画出端口分派表（20 分）（2）画出主电路（20 分）（3）画出控制电路（20 分）（4）编写程序，能将程序下载到主机上（20 分）（5）程序对的，能按题目规定运行（20 分）试题四：设计一 PLC 控制系统：实现循环彩灯依次亮控制。一、控制规定：1、按下启动按钮 SB1，HL1、HL2、HL3、HL4 依次亮。亮暗间隔为 10 秒，依次循环。2、按下停止按钮 SB2，四个灯全部熄灭。如不按停止按钮 SB2 三个周期自动熄灭。二、考核内容：（1）画出端口分派表（20 分）（2）画出主电路（20 分）（3）画出控制电路（20 分）（4）编写程序，能将程序下载到主机上（20 分）（5）程序对的，能按题目规定运行（20 分）试题五：设计一 PLC 控制系统：实现循环彩灯依次闪控制。一、控制规定：1、按下启动按钮 SB1，HL0 亮 5 秒后 HL0 闪烁 5 次（亮暗间隔为 0.5 秒）后熄灭。同时 HL1 亮 5 秒后 HL1 闪烁 5 次后熄灭。同时 HL2 亮 5 秒后 HL2 闪烁 5 次后熄灭。同时 HL3 亮 5 秒后 HL3 闪烁 5 次后熄灭。2、按下停止按钮 SB2，四个灯全部熄灭。如不按停止按钮 SB2 三个周期自动熄灭。...
