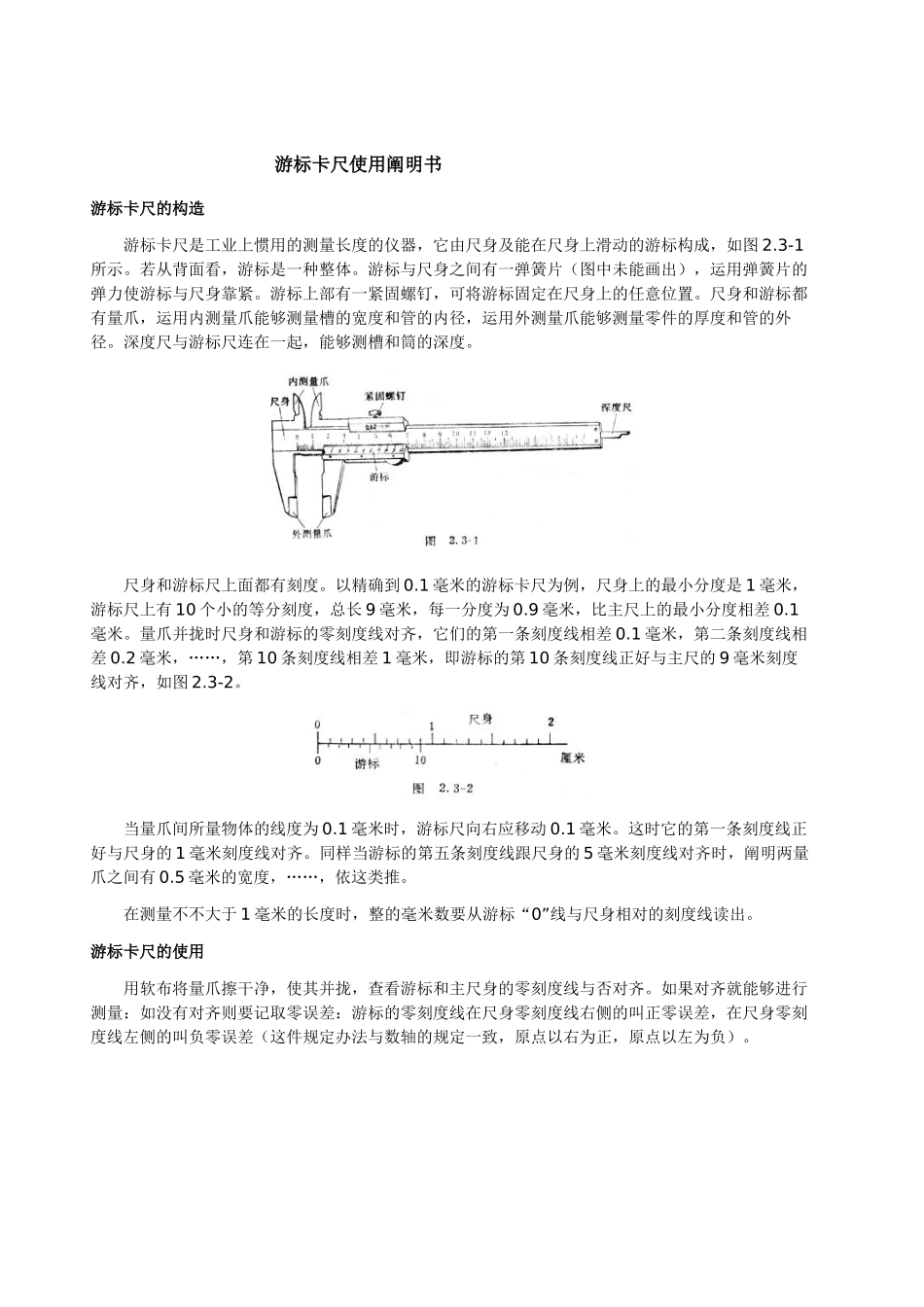

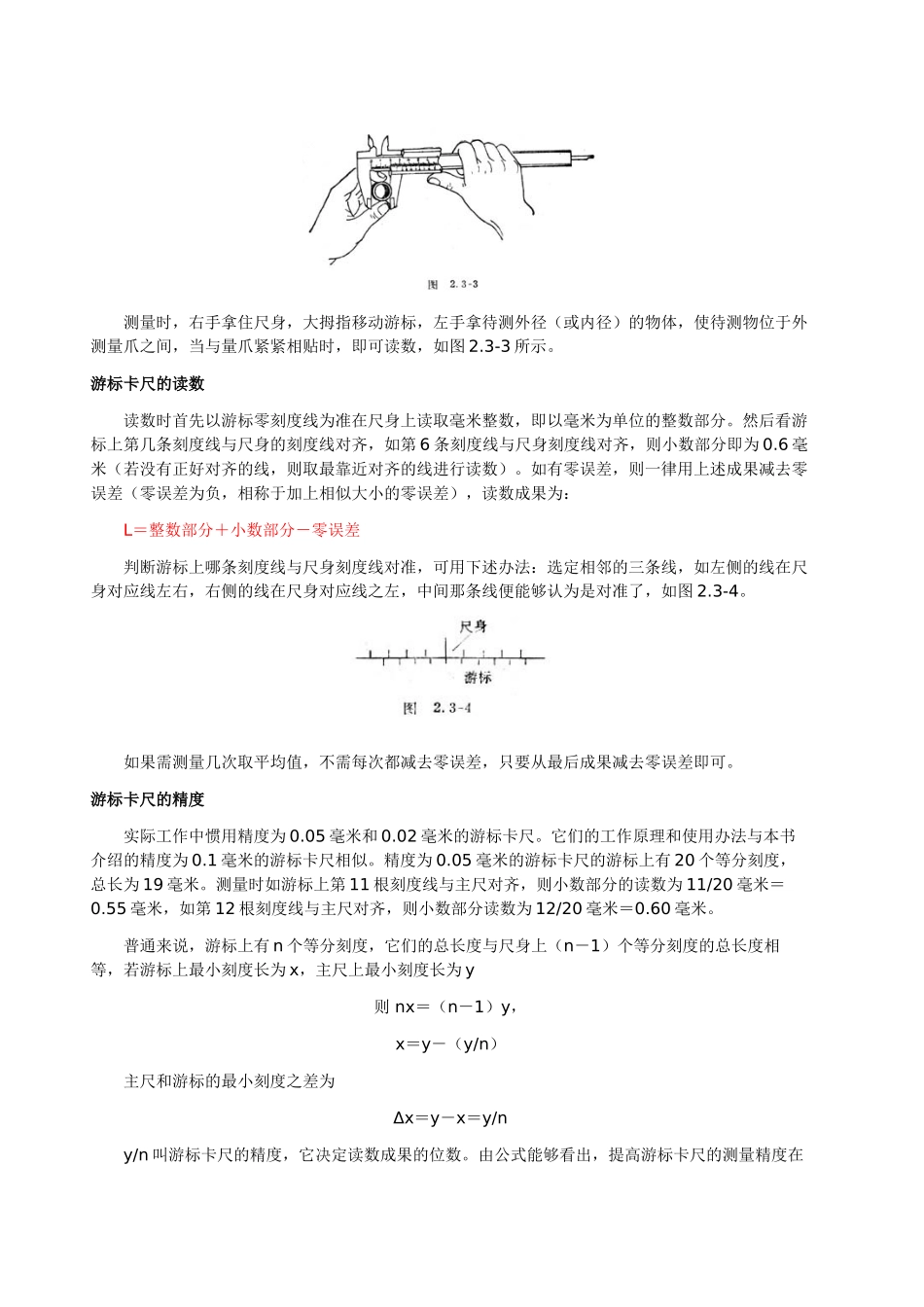

游标卡尺使用阐明书游标卡尺的构造 游标卡尺是工业上惯用的测量长度的仪器，它由尺身及能在尺身上滑动的游标构成，如图 2.3-1所示。若从背面看，游标是一种整体。游标与尺身之间有一弹簧片（图中未能画出），运用弹簧片的弹力使游标与尺身靠紧。游标上部有一紧固螺钉，可将游标固定在尺身上的任意位置。尺身和游标都有量爪，运用内测量爪能够测量槽的宽度和管的内径，运用外测量爪能够测量零件的厚度和管的外径。深度尺与游标尺连在一起，能够测槽和筒的深度。 尺身和游标尺上面都有刻度。以精确到 0.1 毫米的游标卡尺为例，尺身上的最小分度是 1 毫米，游标尺上有 10 个小的等分刻度，总长 9 毫米，每一分度为 0.9 毫米，比主尺上的最小分度相差 0.1毫米。量爪并拢时尺身和游标的零刻度线对齐，它们的第一条刻度线相差 0.1 毫米，第二条刻度线相差 0.2 毫米，……，第 10 条刻度线相差 1 毫米，即游标的第 10 条刻度线正好与主尺的 9 毫米刻度线对齐，如图 2.3-2。 当量爪间所量物体的线度为 0.1 毫米时，游标尺向右应移动 0.1 毫米。这时它的第一条刻度线正好与尺身的 1 毫米刻度线对齐。同样当游标的第五条刻度线跟尺身的 5 毫米刻度线对齐时，阐明两量爪之间有 0.5 毫米的宽度，……，依这类推。 在测量不不大于 1 毫米的长度时，整的毫米数要从游标“0”线与尺身相对的刻度线读出。游标卡尺的使用 用软布将量爪擦干净，使其并拢，查看游标和主尺身的零刻度线与否对齐。如果对齐就能够进行测量：如没有对齐则要记取零误差：游标的零刻度线在尺身零刻度线右侧的叫正零误差，在尺身零刻度线左侧的叫负零误差（这件规定办法与数轴的规定一致，原点以右为正，原点以左为负）。 测量时，右手拿住尺身，大拇指移动游标，左手拿待测外径（或内径）的物体，使待测物位于外测量爪之间，当与量爪紧紧相贴时，即可读数，如图 2.3-3 所示。游标卡尺的读数 读数时首先以游标零刻度线为准在尺身上读取毫米整数，即以毫米为单位的整数部分。然后看游标上第几条刻度线与尺身的刻度线对齐，如第 6 条刻度线与尺身刻度线对齐，则小数部分即为 0.6 毫米（若没有正好对齐的线，则取最靠近对齐的线进行读数）。如有零误差，则一律用上述成果减去零误差（零误差为负，相称于加上相似大小的零误差），读数成果为： L＝整数部分＋小数部分－零误差 判断游标上哪条刻度线与尺身刻度线对准，可用下述办法：选定相邻...
