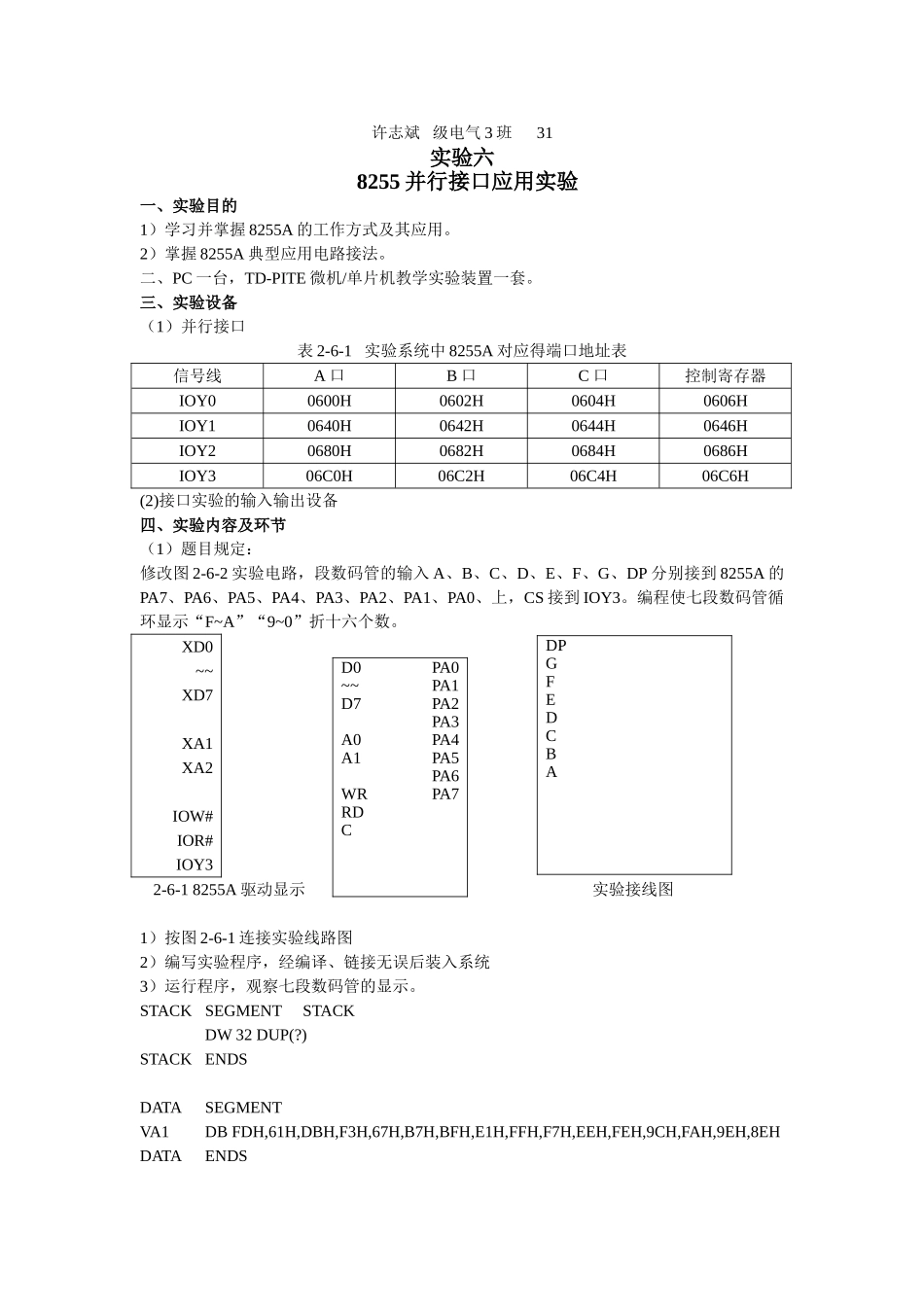

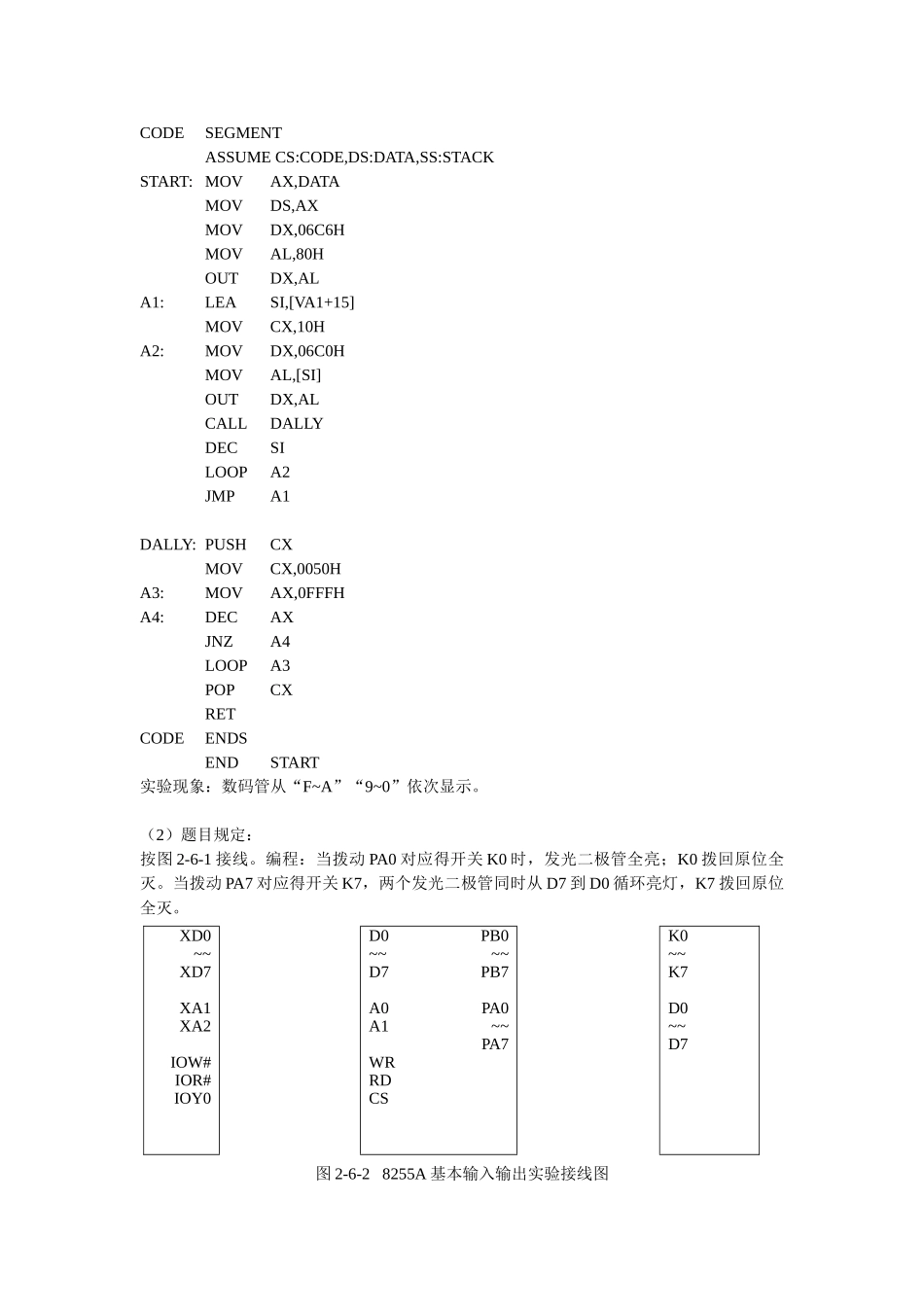

许志斌 级电气 3 班 31实验六 8255 并行接口应用实验一、实验目的1）学习并掌握 8255A 的工作方式及其应用。2）掌握 8255A 典型应用电路接法。二、PC 一台，TD-PITE 微机/单片机教学实验装置一套。三、实验设备（1）并行接口表 2-6-1 实验系统中 8255A 对应得端口地址表信号线A 口B 口C 口控制寄存器IOY00600H0602H0604H0606HIOY10640H0642H0644H0646HIOY20680H0682H0684H0686HIOY306C0H06C2H06C4H06C6H(2)接口实验的输入输出设备四、实验内容及环节（1）题目规定：修改图 2-6-2 实验电路，段数码管的输入 A、B、C、D、E、F、G、DP 分别接到 8255A 的PA7、PA6、PA5、PA4、PA3、PA2、PA1、PA0、上，CS 接到 IOY3。编程使七段数码管循环显示“F~A”“9~0”折十六个数。XD0~~XD7XA1XA2IOW#IOR#IOY32-6-1 8255A 驱动显示实验接线图1）按图 2-6-1 连接实验线路图2）编写实验程序，经编译、链接无误后装入系统3）运行程序，观察七段数码管的显示。STACKSEGMENTSTACKDW 32 DUP(?)STACK ENDSDATASEGMENTVA1DB FDH,61H,DBH,F3H,67H,B7H,BFH,E1H,FFH,F7H,EEH,FEH,9CH,FAH,9EH,8EHDATAENDSD0 ~~ D7 A0 A1 WR RDCPA0 PA1PA2 PA3PA4 PA5 PA6PA7DPG F EDCBACODESEGMENTASSUME CS:CODE,DS:DATA,SS:STACKSTART: MOVAX,DATAMOV DS,AXMOVDX,06C6HMOVAL,80HOUTDX,ALA1:LEASI,[VA1+15]MOVCX,10HA2:MOVDX,06C0HMOVAL,[SI]OUTDX,ALCALLDALLYDECSILOOPA2JMPA1DALLY: PUSHCXMOVCX,0050HA3:MOVAX,0FFFHA4:DECAXJNZA4LOOPA3POPCXRETCODEENDSENDSTART实验现象：数码管从“F~A”“9~0”依次显示。（2）题目规定：按图 2-6-1 接线。编程：当拨动 PA0 对应得开关 K0 时，发光二极管全亮；K0 拨回原位全灭。当拨动 PA7 对应得开关 K7，两个发光二极管同时从 D7 到 D0 循环亮灯，K7 拨回原位全灭。图 2-6-2 8255A 基本输入输出实验接线图XD0~~XD7XA1XA2IOW#IOR#IOY0D0~~D7A0A1WRRDCSPB0~~PB7PA0~~PA7K0~~K7D0~~D7实验环节：1）实验接线图如图 2-6-2 所示，按图连接实验线路图。2）编写实验程序，经编译、连接无误后装入系统。3）运行程序，改动拨动开关 K0 和 K7，同时观察 LED 显示，验证程序功效。STACKSEGMENTDW 32 DUP(?)STACKENDSCODESEGMENTASSUME CS:CODE,SS:STACKSTART: MOVDX,0606HMOVAL,82HOUTDX,ALA1:MOVDX,0602HINAL,DXTESTAL,01HJNZA2JZA3A2:MOVAL,0FFHMOV DX,0600HOUTDX,ALJMPA1A3:MOVAH,00HPUSHAXMOVAL,00HMOVDX,0600HOUTDX,ALPOPAXTESTAL,80HJNZB1JMPA1B1:MOVBL,0C0HB2:MOV DX,0600HMOV AL,BLOUTDX,ALMOVDX,0602HINAL,DXTESTAL,80HJZA3MOVAL,BLRORAL,1RORAL,1MOVBL,ALCALLDELAYJMPB2DELAY: PUSHCXPUSHAXMOVCX,0060HD1:MOVAX,0FFFHD2:DECAX`JNZD2LOOPD1POPAXPOPCXRETCODEENDSEND START实验现象：当拨动 K0 时，发光二极管全亮；当 K0 拨回原位时，发光二极管拳迷。当拨动 K7 时，两个发光二极管同时从 D7 到 D0 循环亮灯；当 K7 拨回时，发光二极管全灭。
