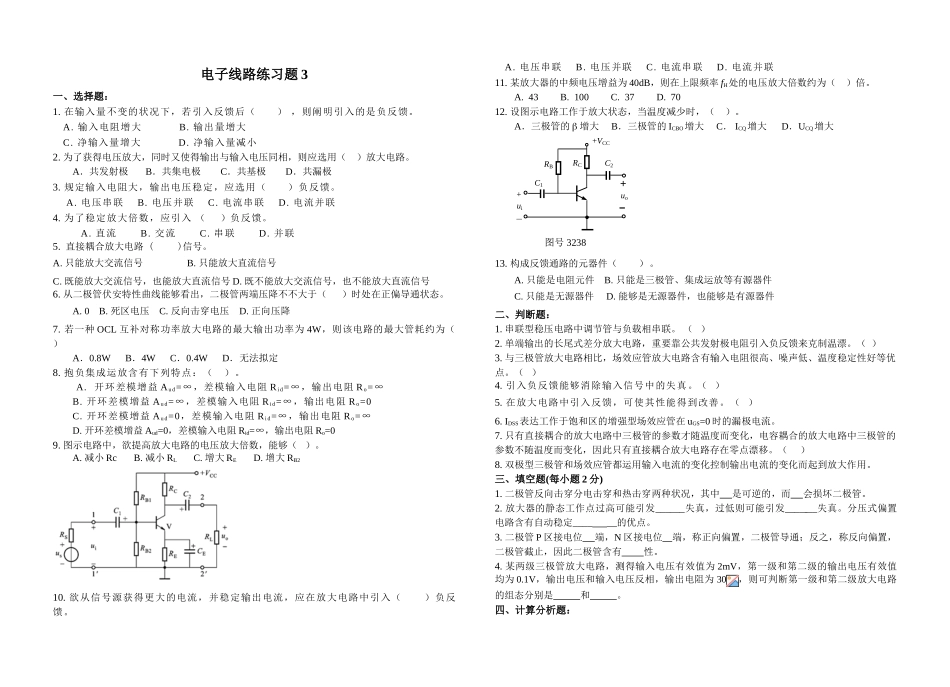

电子线路练习题 3一、选择题：1. 在输入量不变的状况下，若引入反馈后（ ） ，则阐明引入的是负反馈。 A. 输入电阻增大 B. 输出量增大 C. 净输入量增大 D. 净输入量减小2. 为了获得电压放大，同时又使得输出与输入电压同相，则应选用（ ）放大电路。A．共发射极 B．共集电极 C．共基极 D．共漏极3. 规定输入电阻大，输出电压稳定，应选用（ ）负反馈。 A. 电压串联 B. 电压并联 C. 电流串联 D. 电流并联4. 为了稳定放大倍数，应引入 （ ）负反馈。A. 直流 B. 交流 C. 串联 D. 并联5. 直接耦合放大电路 ( )信号。A. 只能放大交流信号 B. 只能放大直流信号C. 既能放大交流信号，也能放大直流信号 D. 既不能放大交流信号，也不能放大直流信号6. 从二极管伏安特性曲线能够看出，二极管两端压降不不大于（ ）时处在正偏导通状态。A. 0 B. 死区电压 C. 反向击穿电压 D. 正向压降7. 若一种 OCL 互补对称功率放大电路的最大输出功率为 4W，则该电路的最大管耗约为（ ）A．0.8W B．4W C．0.4W D．无法拟定8. 抱负集成运放含有下列特点：（ ）。A. 开环差模增益 A u d=∞，差模输入电阻 R i d=∞，输出电阻 R o=∞B. 开环差模增益 A u d=∞，差模输入电阻 R i d=∞，输出电阻 R o=0C. 开环差模增益 A u d=0，差模输入电阻 R i d=∞，输出电阻 R o=∞D. 开环差模增益 Aud=0，差模输入电阻 Rid=∞，输出电阻 Ro=09. 图示电路中，欲提高放大电路的电压放大倍数，能够（ ）。A. 减小 Rc B. 减小 RL C. 增大 RE D. 增大 RB210. 欲从信号源获得更大的电流，并稳定输出电流，应在放大电路中引入（ ）负反馈。 A. 电压串联 B. 电压并联 C. 电流串联 D. 电流并联11. 某放大器的中频电压增益为 40dB，则在上限频率 fH处的电压放大倍数约为（ ）倍。 A. 43 B. 100 C. 37 D. 70 12. 设图示电路工作于放大状态，当温度减少时，（ ）。A．三极管的 b 增大 B．三极管的 ICBO增大 C． ICQ增大 D．UCQ增大 + +VCC － ui C1 C2 + - uo RB 图号 3238 RC 13. 构成反馈通路的元器件（ ）。A. 只能是电阻元件 B. 只能是三极管、集成运放等有源器件C. 只能是无源器件 D. 能够是无源器件，也能够是有源器件二、判断题：1. 串联型稳压电路中调节管与负载相串联。 （ ）2. 单端输出的长尾式差分放大电路，重...
