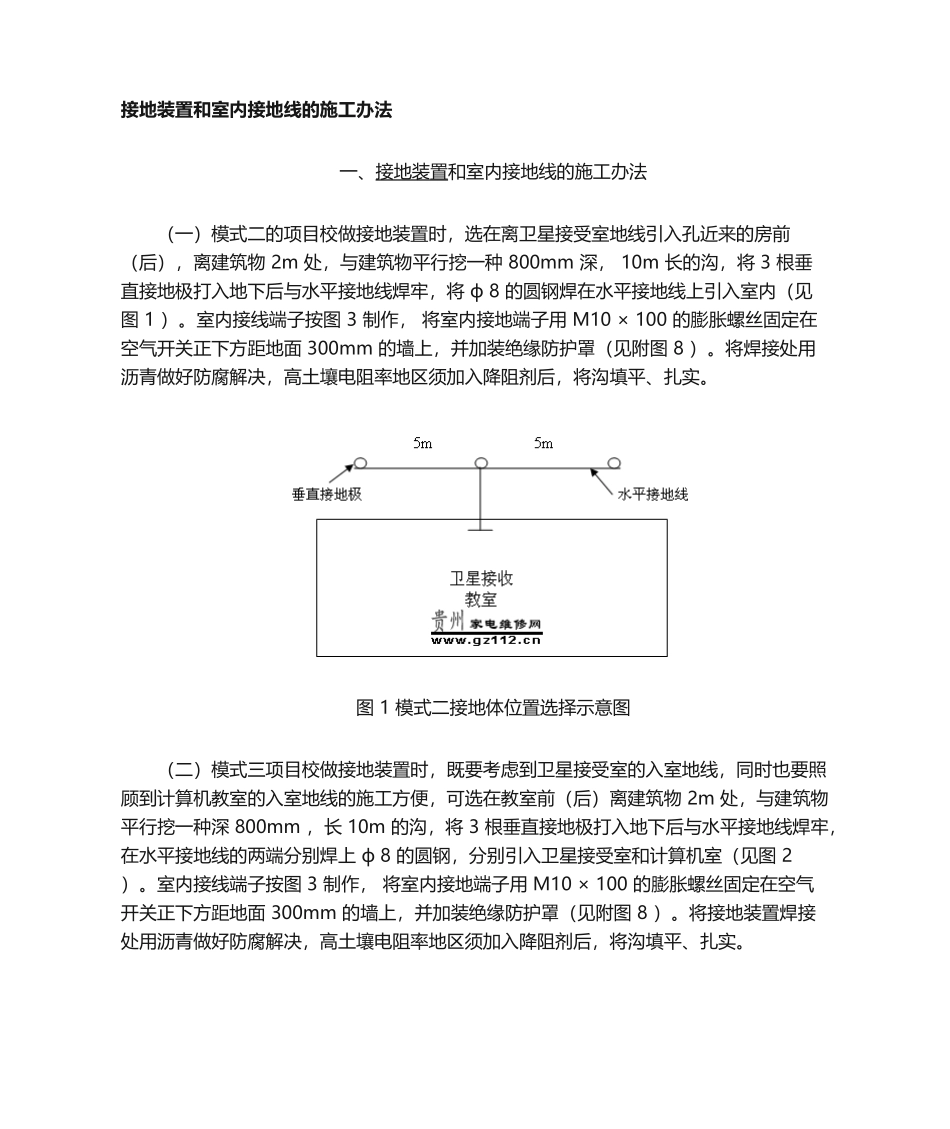

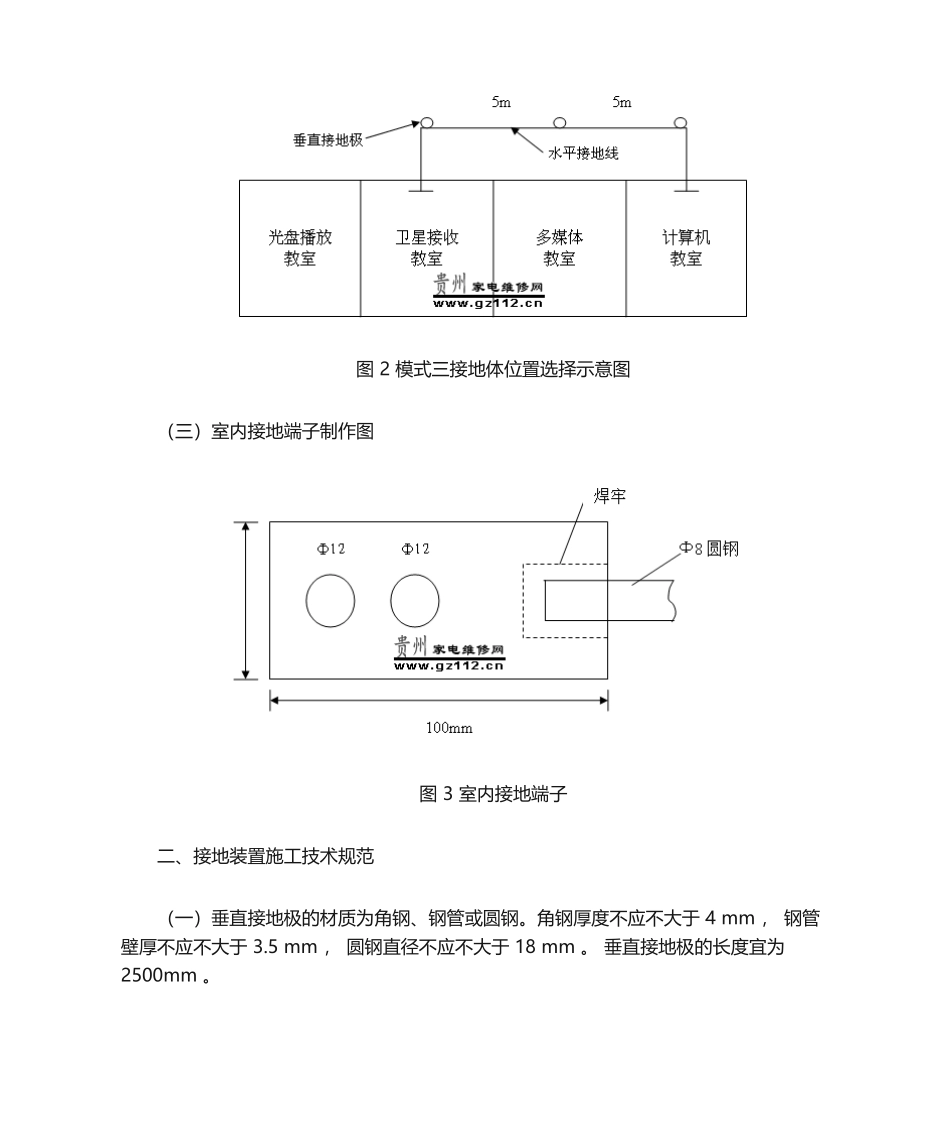

接地装置和室内接地线的施工办法一、接地装置和室内接地线的施工办法 （一）模式二的项目校做接地装置时，选在离卫星接受室地线引入孔近来的房前（后），离建筑物 2m 处，与建筑物平行挖一种 800mm 深， 10m 长的沟，将 3 根垂直接地极打入地下后与水平接地线焊牢，将 ф 8 的圆钢焊在水平接地线上引入室内（见图 1 ）。室内接线端子按图 3 制作， 将室内接地端子用 M10 × 100 的膨胀螺丝固定在空气开关正下方距地面 300mm 的墙上，并加装绝缘防护罩（见附图 8 ）。将焊接处用沥青做好防腐解决，高土壤电阻率地区须加入降阻剂后，将沟填平、扎实。图 1 模式二接地体位置选择示意图（二）模式三项目校做接地装置时，既要考虑到卫星接受室的入室地线，同时也要照顾到计算机教室的入室地线的施工方便，可选在教室前（后）离建筑物 2m 处，与建筑物平行挖一种深 800mm ，长 10m 的沟，将 3 根垂直接地极打入地下后与水平接地线焊牢，在水平接地线的两端分别焊上 ф 8 的圆钢，分别引入卫星接受室和计算机室（见图 2 ）。室内接线端子按图 3 制作， 将室内接地端子用 M10 × 100 的膨胀螺丝固定在空气开关正下方距地面 300mm 的墙上，并加装绝缘防护罩（见附图 8 ）。将接地装置焊接处用沥青做好防腐解决，高土壤电阻率地区须加入降阻剂后，将沟填平、扎实。图 2 模式三接地体位置选择示意图（三）室内接地端子制作图图 3 室内接地端子二、接地装置施工技术规范（一）垂直接地极的材质为角钢、钢管或圆钢。角钢厚度不应不大于 4 mm ， 钢管壁厚不应不大于 3.5 mm ， 圆钢直径不应不大于 18 mm 。 垂直接地极的长度宜为 2500mm 。水平接地线的材质为扁钢或圆钢。扁钢截面不应不大于 100 m m 2 ，其厚度不应不大于 4 mm ，圆钢直径不应不大于 10 mm 。 水平接地线的 长度为 10m 。在腐蚀性较强的土壤中，应对垂直接地极和水平接地线采用热镀锌等防腐方法或加大其截面。（二）垂直接地极的间距宜为 5m 。（三）水平接地线在土壤中的埋设深度不应不大于 0.8m 。接地装置应远离由于砖窑、烟道等高温影响使土壤电阻率升高的地方。（四）在高土壤电阻率地区，减少防直击雷接地装置的接地电阻宜采用下列办法：1 、采用多支线外引接地装置，外引长度不应不不大于有效长度。2 、接地体埋于较深的低电阻率土壤中。3 、采用降阻剂。4 、换土。（五）防直击雷的接地体...
