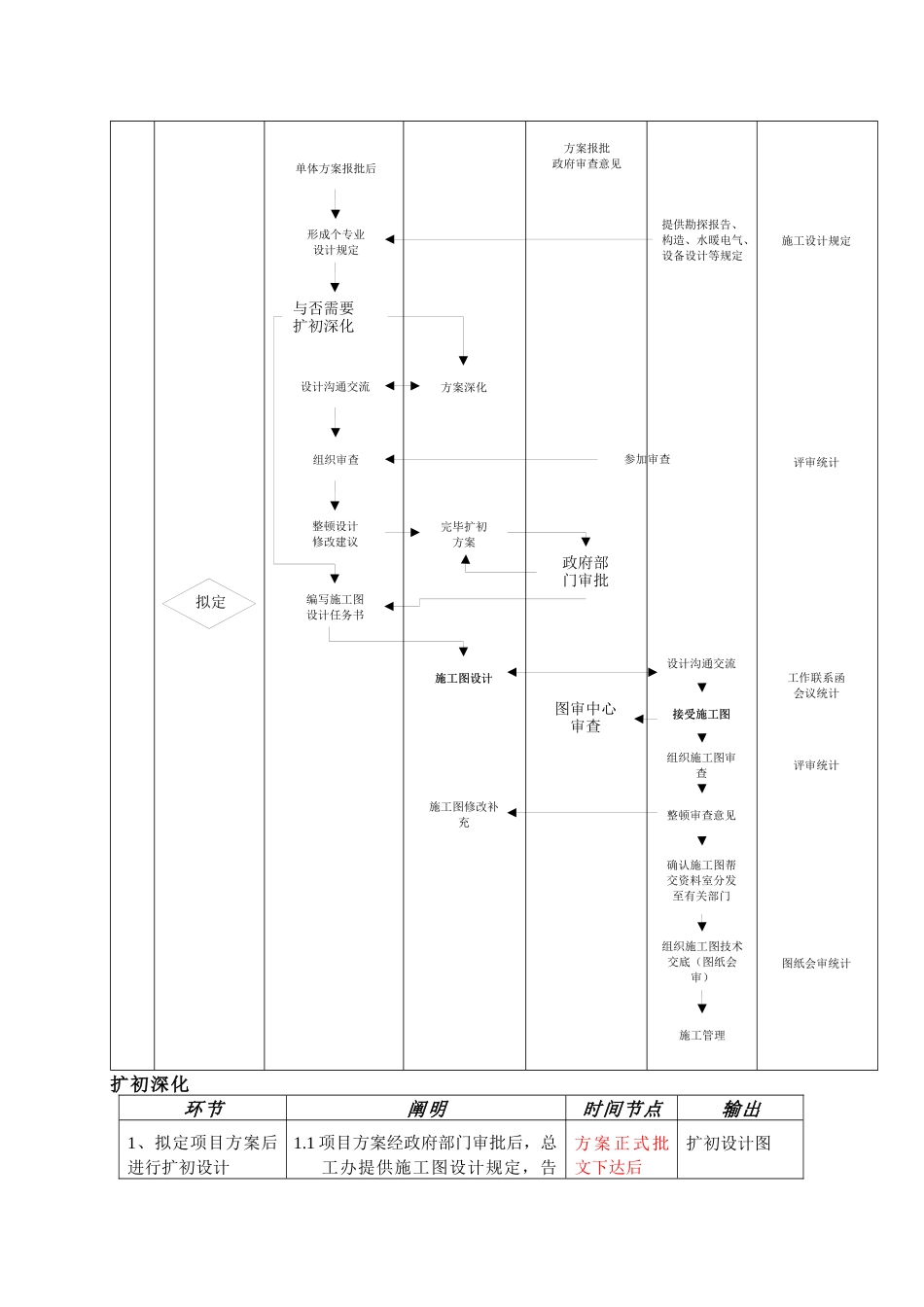

施工图设计流程施工图设计流程总工/总经理总工办设计单位前期部项目部支持文献统计拟定与否需要扩初深化图审中心审查政府部门审批扩初深化环节阐明时间节点输出1、拟定项目方案后进行扩初设计1.1 项目方案经政府部门审批后，总工办提供施工图设计规定，告方案正式批文下达后扩初设计图方案报批政府审查意见施工设计规定评审统计工作联系函会议统计评审统计图纸会审统计提供勘探报告、构造、水暖电气、设备设计等规定形成个专业设计规定单体方案报批后设计沟通交流方案深化组织审查参加审查整顿设计修改建议完毕扩初方案编写施工图设计任务书施工图设计组织施工图技术交底（图纸会审）施工管理设计沟通交流接受施工图组织施工图审查整顿审查意见确认施工图帮交资料室分发至有关部门施工图设计接受施工图施工图修改补充知设计院进行扩初设计2、设计过程沟通交流2.1 在设计过程中，建筑设计师与设计单位进行沟通交流总工工作联系函3、公司内部对设计图纸进行审核3.1 请项目部、开发部有关专业人士配合进行扩初设计图纸的审查工作3.2 将意见提交设计院进行图纸修改总工1. 修改意见2. 扩初设计图4、提交进行政府审核4.1 将公司内部审核无问题的扩初设计图提交开发部签收总工文献发放记录表5、设计院修改扩初设计图5.1 根据政府部门意见，告知设计院修改扩初设计方案总工扩初设计图二：施工图设计环节阐明负责人输出1、拟定扩初设计方案后进行施工图设计1.1 经政府部门通过，告知设计院进行施工图设计项目部施工图2、施工图设计完毕2.1 出图后交项目部项目部施工图3、公司内部对设计图纸进行审核3.1 项目部进行施工图的审查工作3.2 将意见提交设计院进行图纸修改项目部1 ． 设 计 业 务联系单2．施工图4、提交开发部进行政府审核4.1 将公司内部审核无问题的施工图提交开发部签收项目部文献发放记录表5、设计院修改施工图设计5.1 根据政府部门意见，告知设计院修改施工图设计项目部施工图6、修改正程沟通交流6.1 在图纸修改正程中，与设计单位进行沟通交流项目部设计业务联系单7、将通过审核的施工图提交资料室存档7.1 通过修改政府有关部门审核拟定的施工图提交资料室并发放施工单位项目部文献发放记录表8、进行施工图交底8.1 设计部配合施工单位、设计单位一起进行图纸交底项目部特别阐明：下列各专业涉及宏观的、方案类的改动，必须经由总经理、总工共同签字确认。一、建筑专业：总图、户型、标高、坐标、轴网、外立面的造型、颜...
