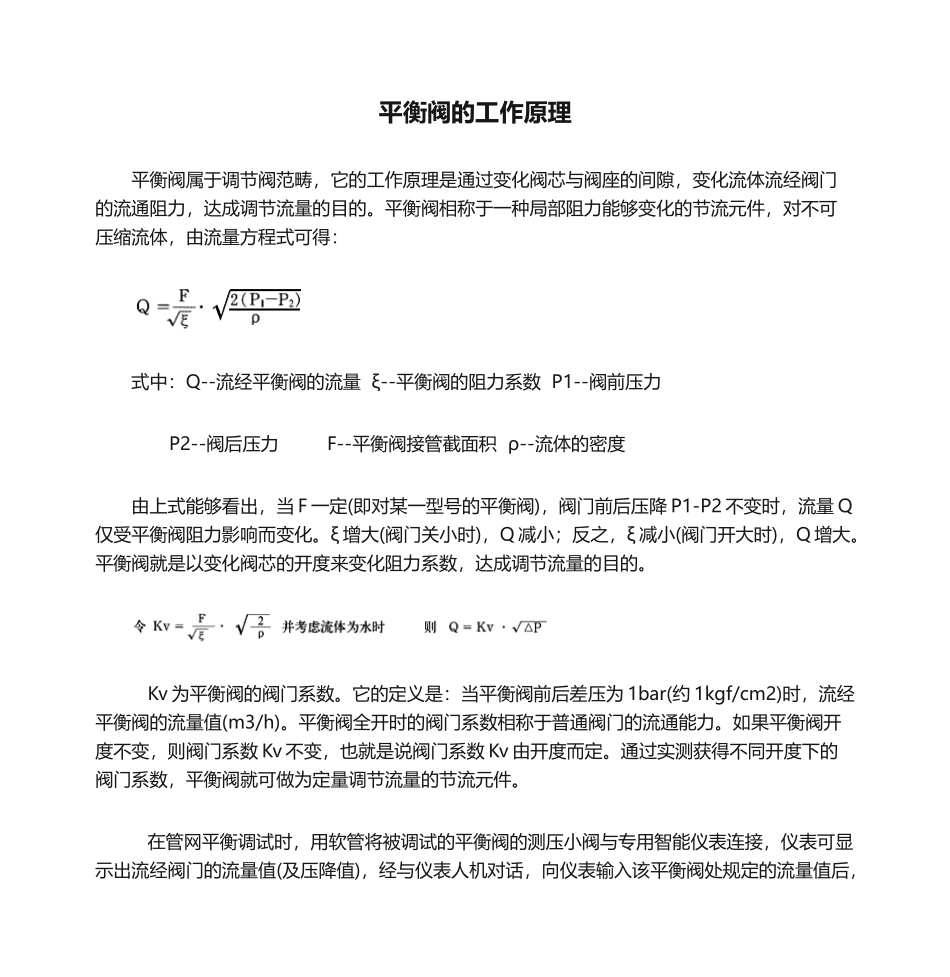

平衡阀的工作原理平衡阀属于调节阀范畴，它的工作原理是通过变化阀芯与阀座的间隙，变化流体流经阀门的流通阻力，达成调节流量的目的。平衡阀相称于一种局部阻力能够变化的节流元件，对不可压缩流体，由流量方程式可得：式中：Q--流经平衡阀的流量 ξ--平衡阀的阻力系数 P1--阀前压力 P2--阀后压力 F--平衡阀接管截面积 ρ--流体的密度 由上式能够看出，当 F 一定(即对某一型号的平衡阀)，阀门前后压降 P1-P2 不变时，流量 Q仅受平衡阀阻力影响而变化。ξ 增大(阀门关小时)，Q 减小；反之，ξ 减小(阀门开大时)，Q 增大。平衡阀就是以变化阀芯的开度来变化阻力系数，达成调节流量的目的。 Kv 为平衡阀的阀门系数。它的定义是：当平衡阀前后差压为 1bar(约 1kgf/cm2)时，流经平衡阀的流量值(m3/h)。平衡阀全开时的阀门系数相称于普通阀门的流通能力。如果平衡阀开度不变，则阀门系数 Kv 不变，也就是说阀门系数 Kv 由开度而定。通过实测获得不同开度下的阀门系数，平衡阀就可做为定量调节流量的节流元件。 在管网平衡调试时，用软管将被调试的平衡阀的测压小阀与专用智能仪表连接，仪表可显示出流经阀门的流量值(及压降值)，经与仪表人机对话，向仪表输入该平衡阀处规定的流量值后，仪表通过计算、分析、得出管路系统达成水力平衡时该阀门的开度值。
