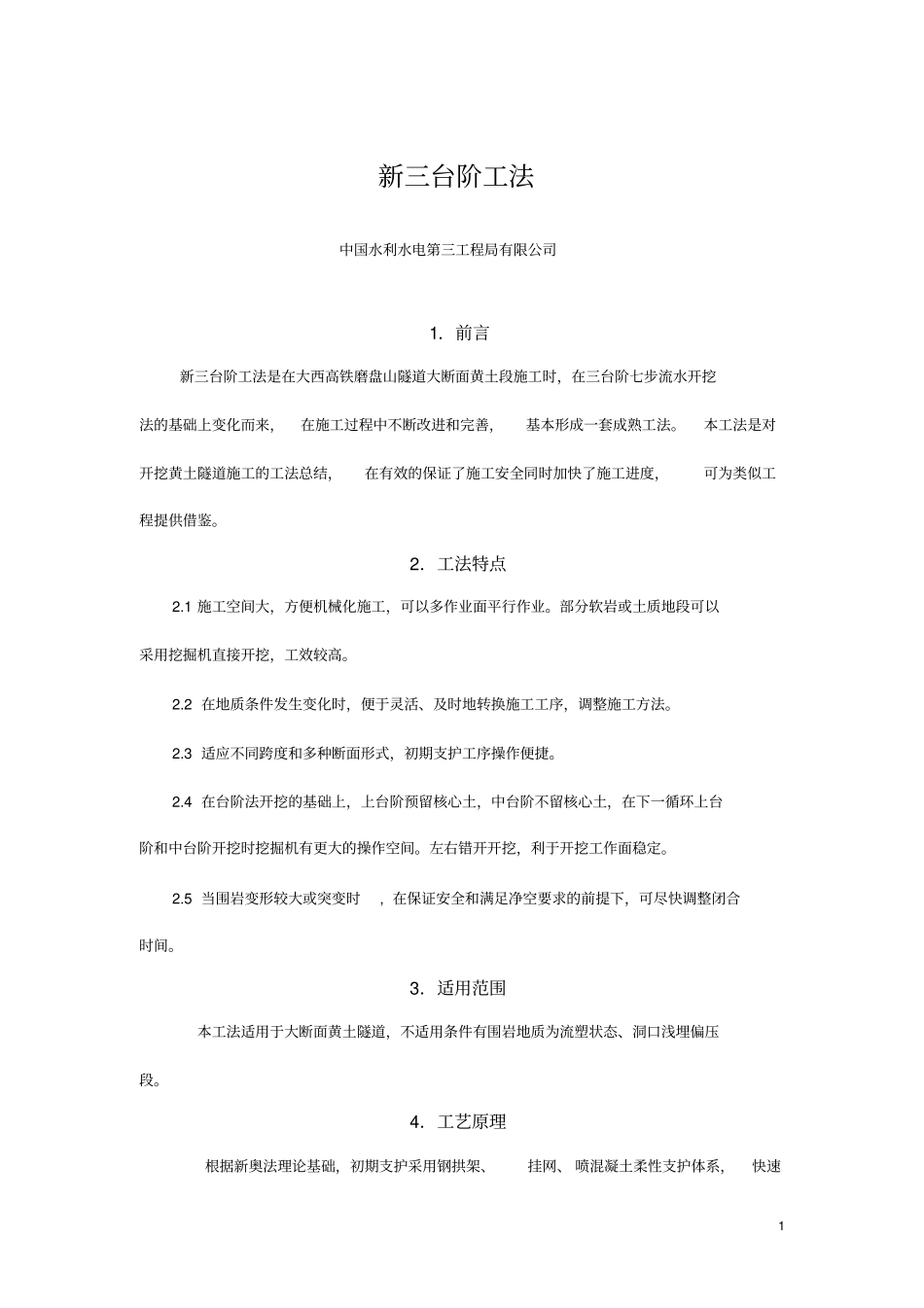

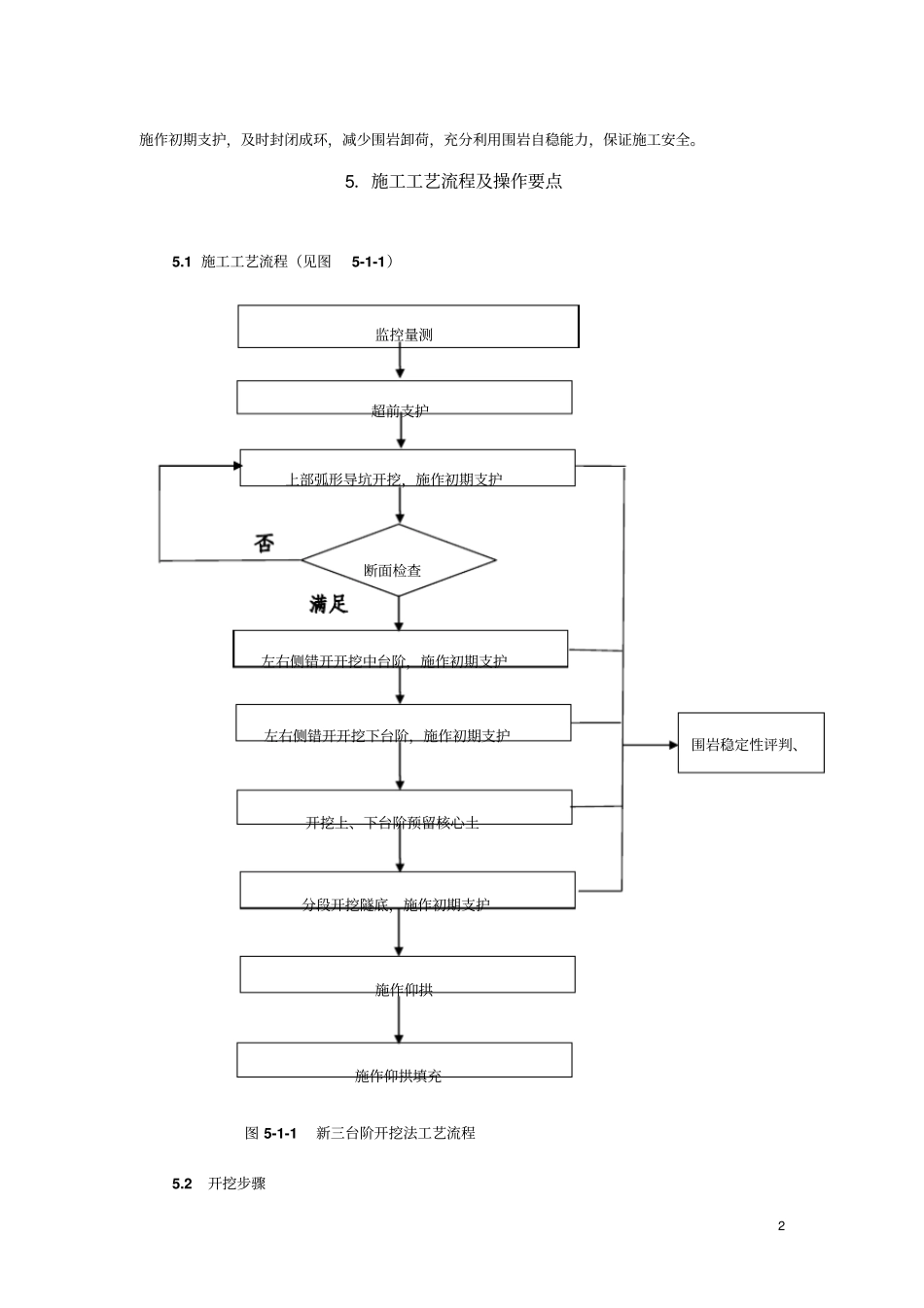

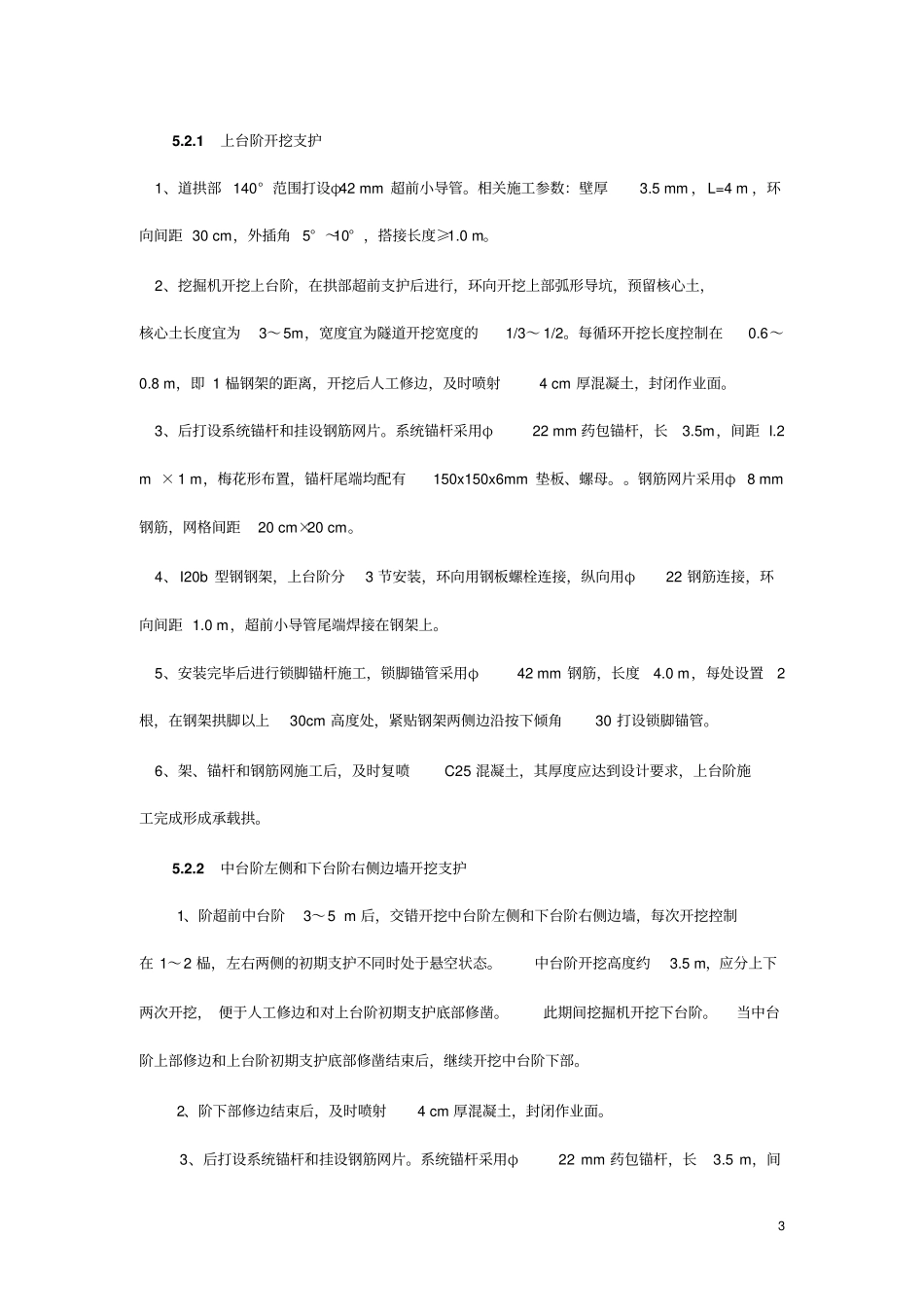

1 新三台阶工法中国水利水电第三工程局有限公司1．前言新三台阶工法是在大西高铁磨盘山隧道大断面黄土段施工时，在三台阶七步流水开挖法的基础上变化而来，在施工过程中不断改进和完善，基本形成一套成熟工法。本工法是对开挖黄土隧道施工的工法总结，在有效的保证了施工安全同时加快了施工进度，可为类似工程提供借鉴。2．工法特点2.1 施工空间大，方便机械化施工，可以多作业面平行作业。部分软岩或土质地段可以采用挖掘机直接开挖，工效较高。2.2 在地质条件发生变化时，便于灵活、及时地转换施工工序，调整施工方法。2.3 适应不同跨度和多种断面形式，初期支护工序操作便捷。2.4 在台阶法开挖的基础上，上台阶预留核心土，中台阶不留核心土，在下一循环上台阶和中台阶开挖时挖掘机有更大的操作空间。左右错开开挖，利于开挖工作面稳定。2.5 当围岩变形较大或突变时, 在保证安全和满足净空要求的前提下，可尽快调整闭合时间。3．适用范围本工法适用于大断面黄土隧道，不适用条件有围岩地质为流塑状态、洞口浅埋偏压段。4．工艺原理根据新奥法理论基础，初期支护采用钢拱架、挂网、 喷混凝土柔性支护体系，快速2 施作初期支护，及时封闭成环，减少围岩卸荷，充分利用围岩自稳能力，保证施工安全。5．施工工艺流程及操作要点5.1 施工工艺流程（见图5-1-1）图 5-1-1 新三台阶开挖法工艺流程5.2开挖步骤围岩稳定性评判、监控量测超前支护上部弧形导坑开挖，施作初期支护断面检查左右侧错开开挖中台阶，施作初期支护左右侧错开开挖下台阶，施作初期支护开挖上、下台阶预留核心土分段开挖隧底，施作初期支护施作仰拱施作仰拱填充3 5.2.1 上台阶开挖支护1、道拱部 140° 范围打设φ42 mm 超前小导管。相关施工参数：壁厚3.5 mm ，L=4 m ，环向间距 30 cm，外插角 5° ～10° ，搭接长度≥1.0 m。2、挖掘机开挖上台阶，在拱部超前支护后进行，环向开挖上部弧形导坑，预留核心土，核心土长度宜为3～5m，宽度宜为隧道开挖宽度的1/3～ 1/2。每循环开挖长度控制在0.6～0.8 m，即 1 榀钢架的距离，开挖后人工修边，及时喷射4 cm 厚混凝土，封闭作业面。3、后打设系统锚杆和挂设钢筋网片。系统锚杆采用φ22 mm 药包锚杆，长3.5m，间距 l.2 m × 1 m，梅花形布置，锚杆尾端均配有150x150x6mm 垫板、螺母。。钢筋网片采用φ 8 mm钢筋，网格间距20 cm×20 cm。4、I20b 型钢钢架，上台阶分3 节安装，环向用钢板螺...
