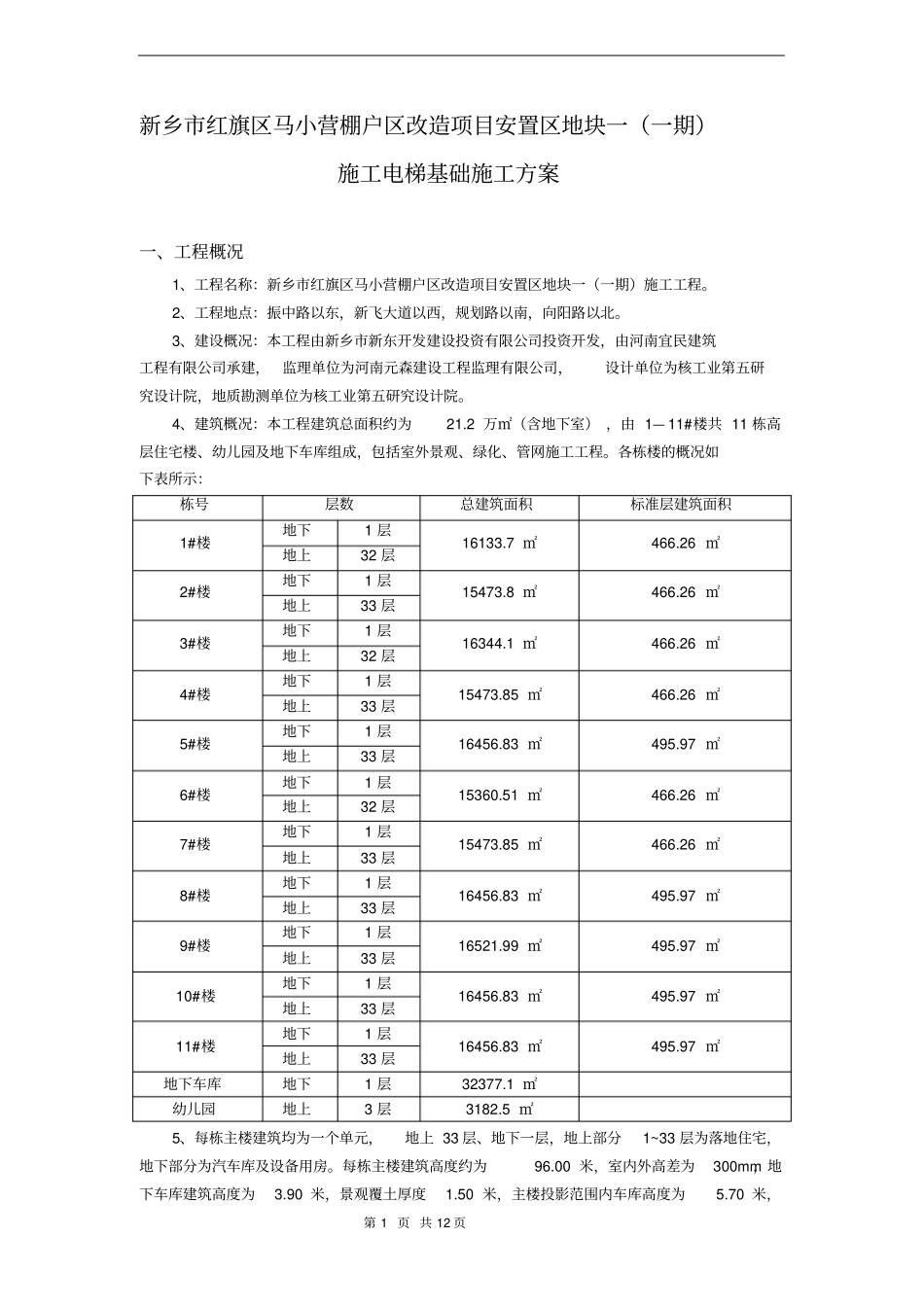

第 1 页 共 12 页新乡市红旗区马小营棚户区改造项目安置区地块一（一期）施工电梯基础施工方案一、工程概况1、工程名称：新乡市红旗区马小营棚户区改造项目安置区地块一（一期）施工工程。2、工程地点：振中路以东，新飞大道以西，规划路以南，向阳路以北。3、建设概况：本工程由新乡市新东开发建设投资有限公司投资开发，由河南宜民建筑工程有限公司承建，监理单位为河南元森建设工程监理有限公司，设计单位为核工业第五研究设计院，地质勘测单位为核工业第五研究设计院。4、建筑概况：本工程建筑总面积约为21.2 万㎡（含地下室） ，由 1— 11#楼共 11 栋高层住宅楼、幼儿园及地下车库组成，包括室外景观、绿化、管网施工工程。各栋楼的概况如下表所示：栋号层数总建筑面积标准层建筑面积1#楼地下1 层16133.7 ㎡466.26 ㎡地上32 层2#楼地下1 层15473.8 ㎡466.26 ㎡地上33 层3#楼地下1 层16344.1 ㎡466.26 ㎡地上32 层4#楼地下1 层15473.85 ㎡466.26 ㎡地上33 层5#楼地下1 层16456.83 ㎡495.97 ㎡地上33 层6#楼地下1 层15360.51 ㎡466.26 ㎡地上32 层7#楼地下1 层15473.85 ㎡466.26 ㎡地上33 层8#楼地下1 层16456.83 ㎡495.97 ㎡地上33 层9#楼地下1 层16521.99 ㎡495.97 ㎡地上33 层10#楼地下1 层16456.83 ㎡495.97 ㎡地上33 层11#楼地下1 层16456.83 ㎡495.97 ㎡地上33 层地下车库地下1 层32377.1 ㎡幼儿园地上3 层3182.5 ㎡5、每栋主楼建筑均为一个单元，地上 33 层、地下一层，地上部分1~33 层为落地住宅，地下部分为汽车库及设备用房。每栋主楼建筑高度约为96.00 米，室内外高差为300mm，地下车库建筑高度为3.90 米，景观覆土厚度1.50 米，主楼投影范围内车库高度为5.70 米，第 2 页 共 12 页1~33 层层高均为2.90 米。建筑分类和耐火等级：本建筑为一类高层住宅，建筑耐火等级为一级。该工程拟采用 11 台施工电梯，每幢楼各采用一台由湖北江汉 建筑工程机械有限公司生产的 SCD 200/200DK型施工电梯， 即可满足现场施工需要及现场施工垂直运输的要求。 1-11# 楼施工电梯安装在地下室顶板上， （具体位置详见平附图1），搭设高度为 105M（70 节）。二、施工电梯技术方案本技术方案分两种：1、楼施工电梯在回填土方进行安装。2、楼施工电梯在地下室顶板上进行安装（位置详附图）。首先来阐述地下室顶板上安装施工电梯的技术方案：1、在安装施工电梯的顶板下...
