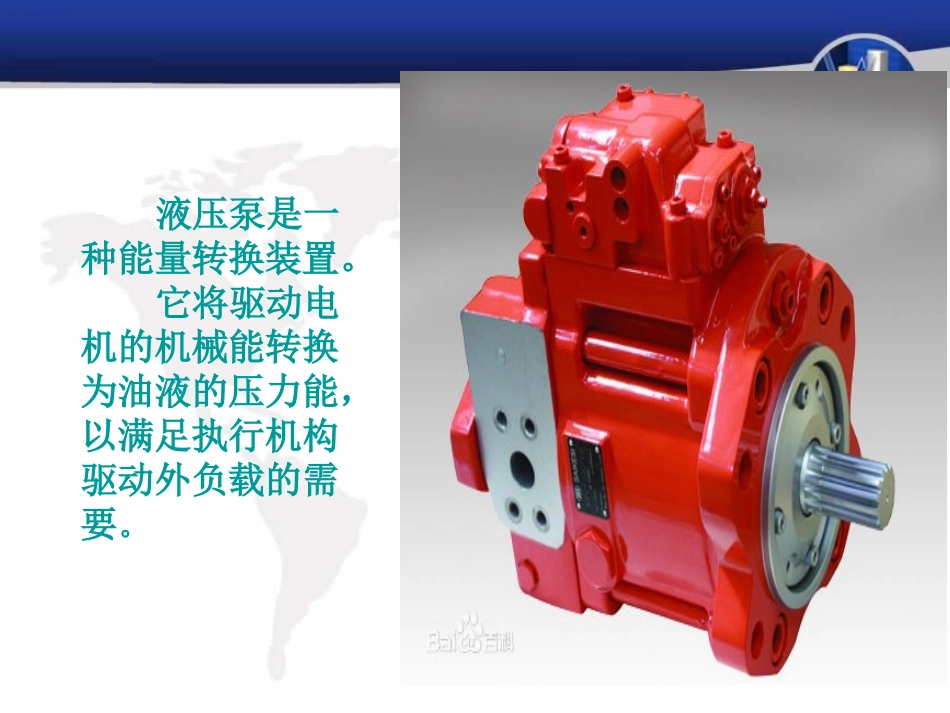

•液压泵的工作原理组名：南国励箭组员：骆淑萍，方赞斌，覃明纯，覃业旭，谌敦块目录液压泵的概述及工作原理AA液压泵的分类及其图形符号BB齿轮泵的结构及工作原理CC其余类型泵的简要分析DD液压泵的概述液压泵是一种能量转换装置。它将驱动电机的机械能转换为油液的压力能，以满足执行机构驱动外负载的需要。液压泵的工作原理•目前液压系统中使用的液压泵，其工作原理几乎都是一样的，就是靠液压密封的工作腔的容积变化率实现吸油和压油的，因此称为容积式液压泵。•容积式液压泵的工作原理很简单，以单柱塞式液压泵为例，就像我们常见的医用注射器一样，再配以自动配流装置就可。图3-1液压泵的工作原理图1-缸体2-偏心轮3-柱塞4-弹簧5-吸油阀6-排油阀A-偏心轮左死点B-偏心轮右死点12AOB3456一个容积式液压泵工作时必须具备三个条件有周期性密封容积的变化密封容积由小变大吸油；由大变小压油有配流机构保证密封容积由小变大时，只与吸油管想通；反之，只与压油管想通（如两个单向阀）螺杆泵卧式径向柱塞泵回转式径向柱塞泵径向柱塞泵可变量斜轴式轴向柱塞泵可变量斜盘式轴向柱塞泵轴向柱塞泵柱塞泵双作用叶片泵单作用叶片泵叶片泵内啮合齿轮泵外啮合齿轮泵齿轮泵液压泵液压泵的分类——按其结构形式分;按泵单位时间内输出油液的体积是否变化分为按泵单位时间内输出油液的体积是否变化分为定量泵定量泵和和变量泵变量泵液压泵职能符号（国家及ISO标准）图3－34特性分类单向定量双向定量单向变量双向变量液压泵齿轮泵的工作原理•一对互相啮合的齿轮•主动齿轮由原动机带动回转，齿顶和端面被泵体和前后端盖包围•由于相啮合齿的分隔，吸入腔和排出腔隔开••图示方向回转时，齿C退出啮合，其齿间V增大，P降低，液体在吸入液面P作用下，经吸入口流入•随着齿轮回转，吸满液体的齿间转过吸入腔，沿壳壁转到排出腔•当重新进入啮合时，齿间的液体即被轮齿挤出••泵如果反转，吸排方向相反•由于啮合紧密，齿顶和端面间隙都小，液体不会大量漏回吸入腔•磨擦面较多，只用来排送有润滑性的油液。外啮合齿轮泵原理和结构•结构：齿轮、壳体、端盖等齿轮泵的工作原理图•密封工作腔：泵体、端盖和齿轮各个齿间槽组成了若干个密封工作容积。•齿轮啮合线将吸油区和压油区隔开，起配流作用。图3-4齿轮泵的工作原理吸油压油deSomethingsdonotdonow,willnotdoalifetime.内啮合齿轮泵的工作原理齿轮泵的优缺点•外啮合齿轮泵的优点是：结构简单，重量轻，尺寸小，制造容易，成本低，工作可靠，维护方便，自吸能力强，对油液的污染不敏感，可广泛应用在压力要求不高的场合（磨床、研磨机等中低压机床）•缺点：内泄露油较大，轴承上承受不平衡力，磨损严重，压力脉动和噪声大。•内啮合齿轮泵的优点是：结构紧凑，尺寸小，重量轻，相对滑动小，磨损小，寿命长，其流量脉动和噪声都比外啮合齿轮泵要小很多。•缺点：齿形复杂，加工精度要求高，造价高。一、单作用叶片泵工作原理图图3-10单作用叶片泵工作原理图1－转子2－定子3－叶片4－壳体1－转子2－定子3－叶片4－壳体吸油压油21342单作用叶片泵的工作原理二、双作用叶片泵图3－11双作用叶片泵工作原理图1－定子2－转子3－叶片4－壳体Rr1234双作用叶片泵的工作原理轴向柱塞泵工作原理图3-15简化轴向柱塞泵结构图1-传动轴2-壳体3-斜盘4-柱塞5-缸体6-配流盘7-弹簧A-AA7A123456吸油压油径向泵的工作原理液压千斤顶THANKS@YourName
