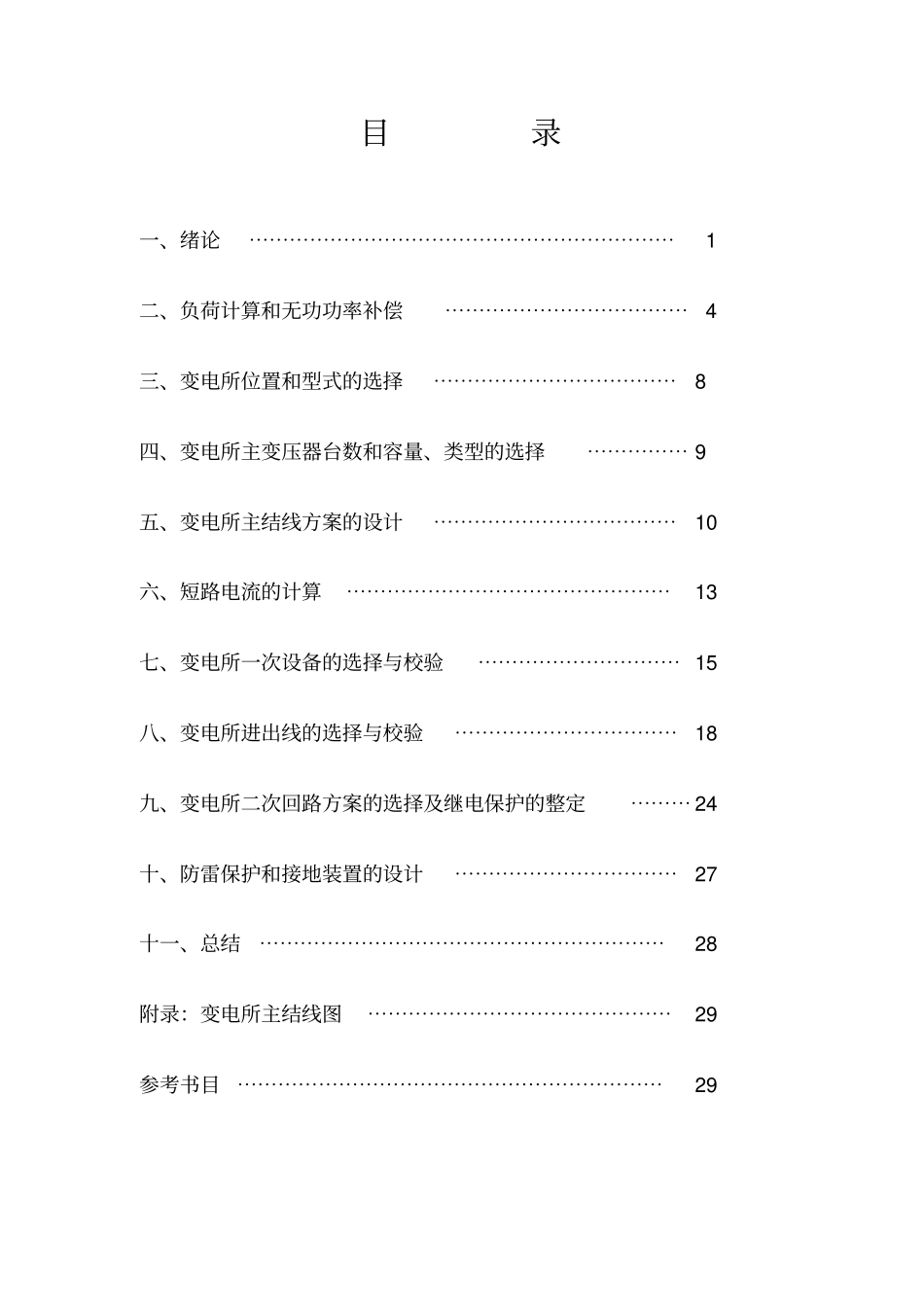

目录一、绪论⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1 二、负荷计算和无功功率补偿⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4 三、变电所位置和型式的选择⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8 四、变电所主变压器台数和容量、类型的选择⋯⋯⋯⋯⋯ 9 五、变电所主结线方案的设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10 六、短路电流的计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13 七、变电所一次设备的选择与校验⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 15 八、变电所进出线的选择与校验⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯18 九、变电所二次回路方案的选择及继电保护的整定⋯⋯⋯ 24 十、防雷保护和接地装置的设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯27 十一、总结⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯28 附录：变电所主结线图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯29 参考书目⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯29 一、绪论1.1 设计要求要求根据本厂所能取得的电源及本厂用电负荷的实际情况，并适当考虑到工厂生产的发展，按照安全可靠、技术先进、经济合理的要求，确定变电所的位置和型式，确定变电所主变压器的台数、容量与类型， 选择变电所主接线方案及高低压设备和进出线， 确定二次回路方案， 选择整定继电保护， 确定防雷和接地装置。最后按要求写出设计说明书，绘出设计图纸。1.2 工厂供电的意义和目的工厂供电，就是指工厂所需电能的供应和分配，亦称工厂配电。在工厂里，电能虽然是工业生产的主要能源和动力，但是它在产品成本中所占的比重一般很小。电能在工业生产中的重要性， 并不在于它在产品成本中或投资总额中所占的比重多少，而在于工业生产实现电气化以后可以大大增加产量，提高产品质量，提高劳动生产率，降低生产成本， 减轻工人的劳动强度， 改善工人的劳动条件，有利于实现生产过程自动化。做好工厂供电工作对于发展工业生产， 实现工业现代化，具有十分重要的意义。由于能源节约是工厂供电工作的一个重要方面，而能源节约对于国家经济建设具有十分重要的战略意义，因此做好工厂供电工作，对于节约能源、支援国家经济建设，也具有重大的作用。1.3 工厂供电的目的（1）通过该厂变电所的设计培养学生综合运用所学的基础理论知识，基于技能和专业知识进行分析和解决实际问题的能力。(2) 掌握中小型工厂供电系统设计计算和运行维护所必须的基本理论和基本技能。(3) 掌握供配电设计的基本原则和方法，深刻理解“安全，可靠，优质，经济”的设计要求，为今后从事工厂供...
