新旧齿轮精度等级对照表VIP免费

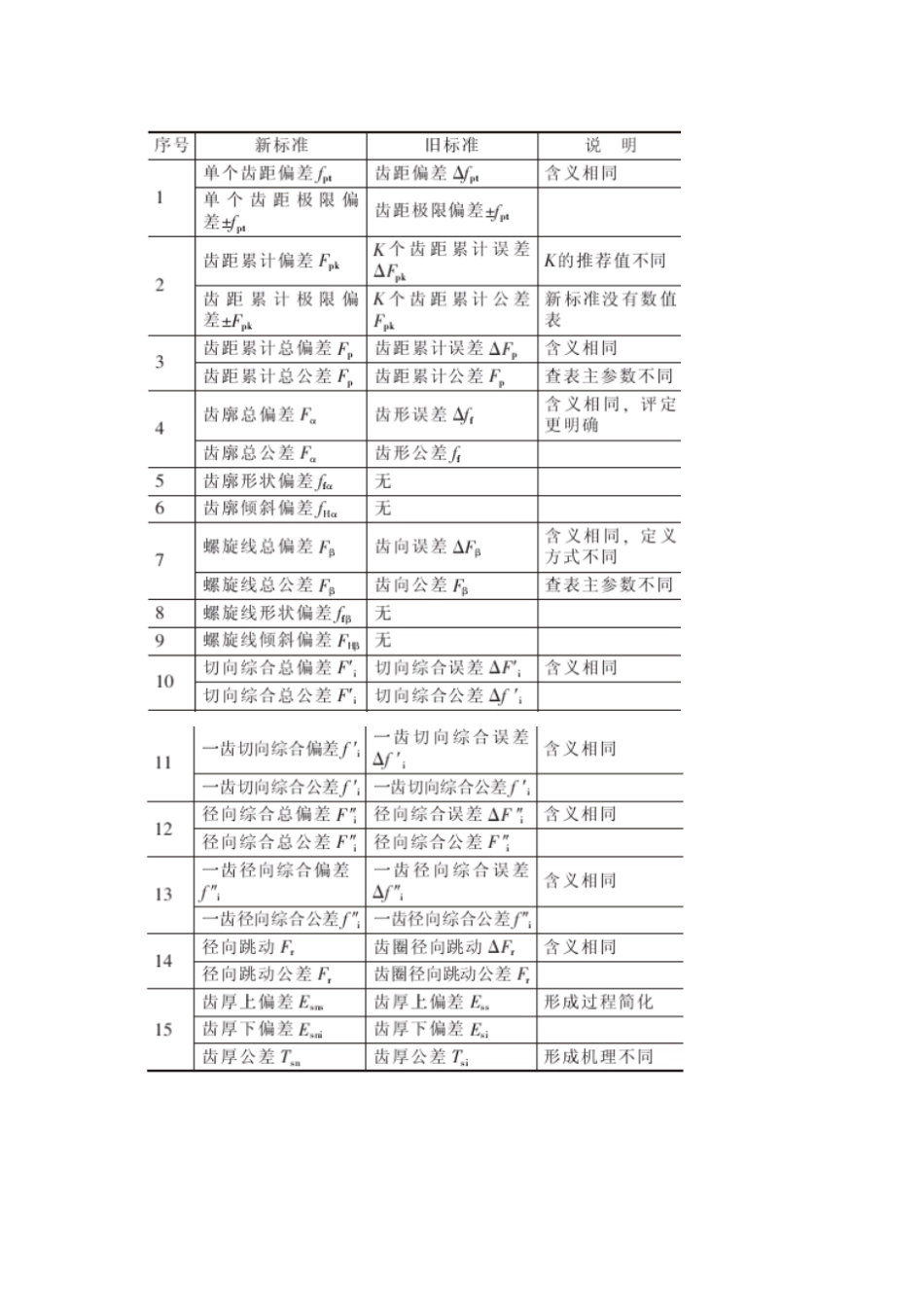

新旧齿轮精度等级对照表_第1页
1/3

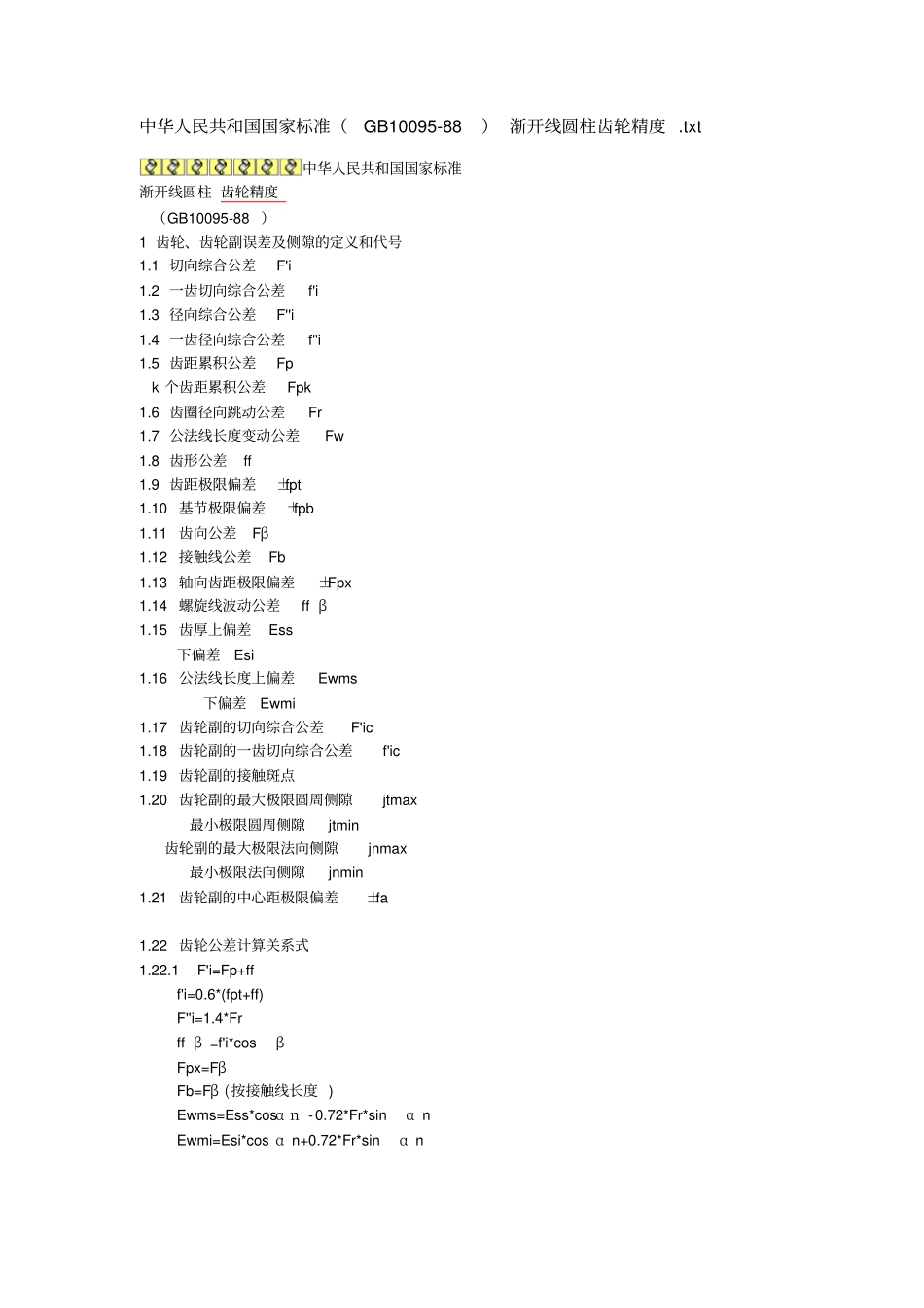

新旧齿轮精度等级对照表_第2页
2/3

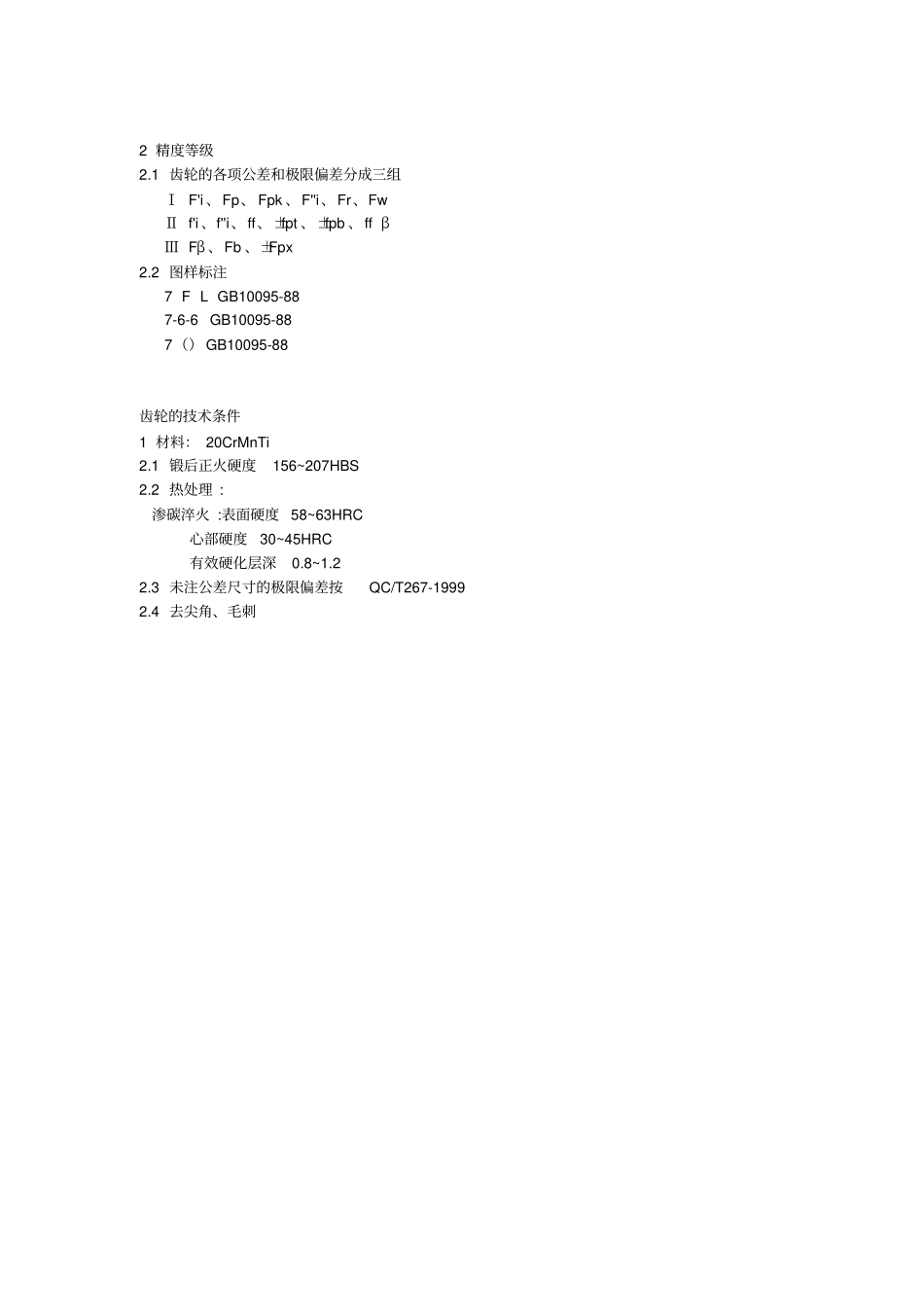

新旧齿轮精度等级对照表_第3页
3/3
中华人民共和国国家标准(GB10095-88) 渐开线圆柱齿轮精度 .txt 中华人民共和国国家标准渐开线圆柱 齿轮精度(GB10095-88 )1 齿轮、齿轮副误差及侧隙的定义和代号1.1 切向综合公差F'i 1.2 一齿切向综合公差f'i 1.3 径向综合公差F''i 1.4 一齿径向综合公差f''i 1.5 齿距累积公差Fp k 个齿距累积公差Fpk 1.6 齿圈径向跳动公差Fr 1.7 公法线长度变动公差Fw 1.8 齿形公差ff 1.9 齿距极限偏差±fpt 1.10 基节极限偏差±fpb 1.11 齿向公差Fβ 1.12 接触线公差Fb 1.13 轴向齿距极限偏差±Fpx 1.14 螺旋线波动公差ff β 1.15 齿厚上偏差Ess 下偏差Esi 1.16 公法线长度上偏差Ewms 下偏差Ewmi 1.17 齿轮副的切向综合公差F'ic 1.18 齿轮副的一齿切向综合公差f'ic 1.19 齿轮副的接触斑点1.20 齿轮副的最大极限圆周侧隙jtmax 最小极限圆周侧隙jtmin 齿轮副的最大极限法向侧隙jnmax 最小极限法向侧隙jnmin 1.21 齿轮副的中心距极限偏差±fa 1.22 齿轮公差计算关系式1.22.1 F'i=Fp+ff f'i=0.6*(fpt+ff) F''i=1.4*Fr ff β =f'i*cosβ Fpx=Fβ Fb=Fβ (按接触线长度 ) Ewms=Ess*cosα n -0.72*Fr*sinα n Ewmi=Esi*cos α n+0.72*Fr*sinα n 2 精度等级2.1 齿轮的各项公差和极限偏差分成三组Ⅰ F'i 、Fp、 Fpk 、F''i、Fr、Fw Ⅱ f'i 、f''i、ff、±fpt 、±fpb 、ff β Ⅲ Fβ 、Fb 、±Fpx 2.2 图样标注7 F L GB10095-88 7-6-6 GB10095-88 7() GB10095-88 齿轮的技术条件1 材料: 20CrMnTi 2.1 锻后正火硬度156~207HBS 2.2 热处理 : 渗碳淬火 :表面硬度 58~63HRC 心部硬度30~45HRC 有效硬化层深0.8~1.2 2.3 未注公差尺寸的极限偏差按QC/T267-1999 2.4 去尖角、毛刺
