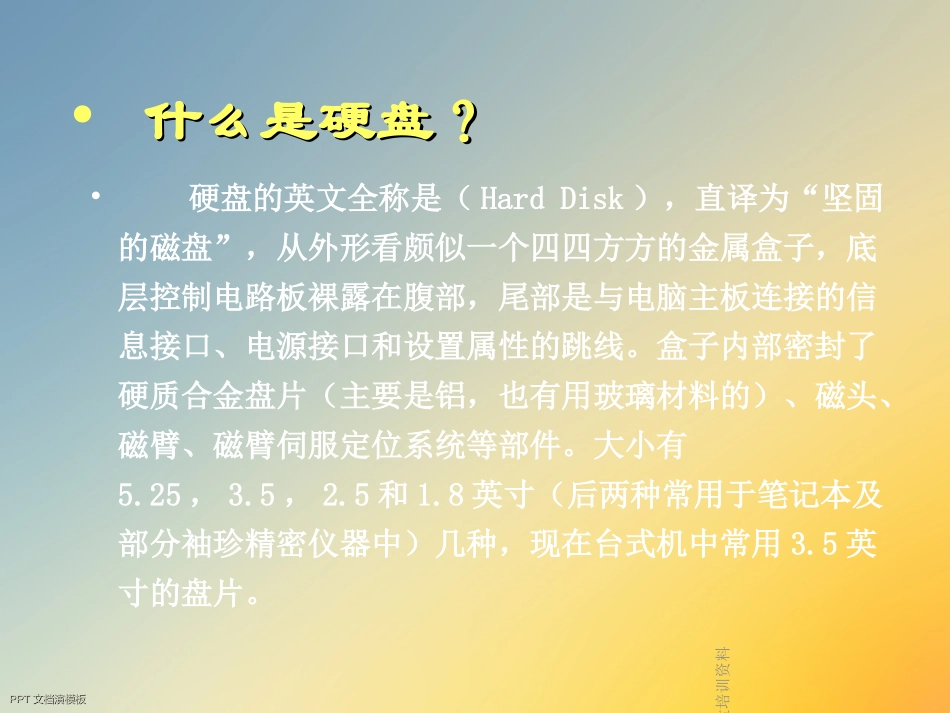

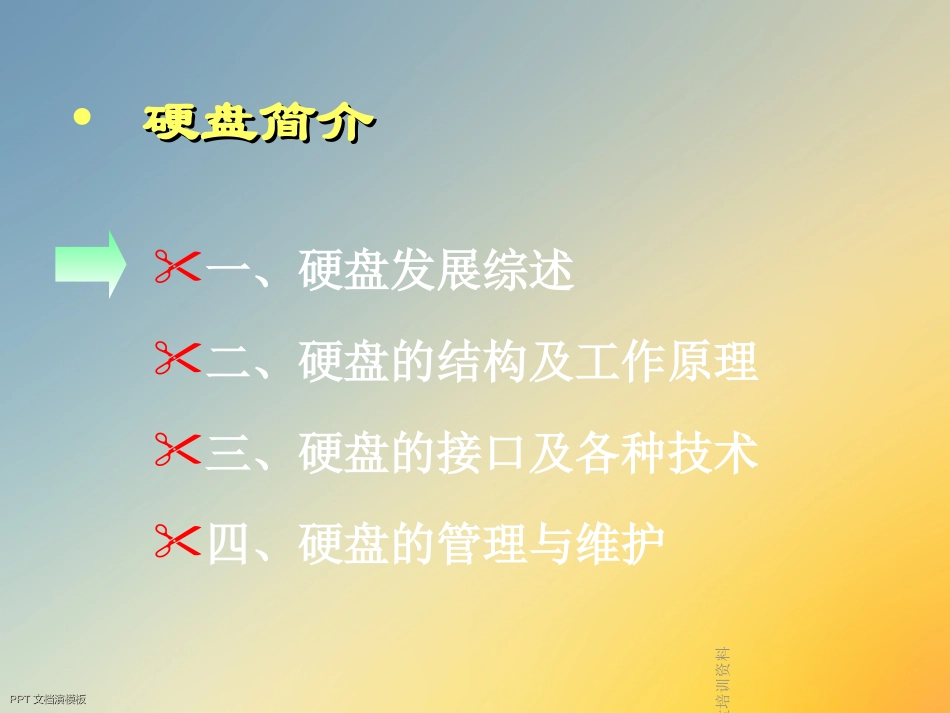

24/10/20硬盘培训资料PPTPPT文档演模板文档演模板硬盘培训资料硬盘培训资料PPTPPT文档演模板文档演模板一、硬盘发展综述二、硬盘的结构及工作原理三、硬盘的接口及各种技术四、硬盘的管理与维护•硬盘简介硬盘简介硬盘培训资料PPTPPT文档演模板文档演模板•硬盘的英文全称是(HardDisk),直译为“坚固的磁盘”,从外形看颇似一个四四方方的金属盒子,底层控制电路板裸露在腹部,尾部是与电脑主板连接的信息接口、电源接口和设置属性的跳线。盒子内部密封了硬质合金盘片(主要是铝,也有用玻璃材料的)、磁头、磁臂、磁臂伺服定位系统等部件。大小有5.25,3.5,2.5和1.8英寸(后两种常用于笔记本及部分袖珍精密仪器中)几种,现在台式机中常用3.5英寸的盘片。•什么是硬盘?什么是硬盘?硬盘培训资料PPTPPT文档演模板文档演模板在发明磁盘系统之前,计算机使用穿孔纸带、磁带等来存储程序与数据,这些存储方式不仅容量低、速度慢,而且有个大缺陷:它们都是顺序存储,为了读取后面的数据,必须从头开始读,无法实现随机存取数据。1956年9月,IBM的一个工程小组向世界展示了第一台磁盘存储系统IBM350RAMAC,其磁头可以直接移动到盘片上的任何一块存储区域,从而成功地实现了随机存储。这个重达上百公斤、由50片直径为24英寸的磁盘组成的庞然大物,其容量仅为5MB,但在当时却是划时代的产物。•硬盘的发展历史硬盘的发展历史------硬盘培训资料PPTPPT文档演模板文档演模板•硬盘的发展历史硬盘的发展历史------1973年,IBM又发明了Winchester(温氏)硬盘,其特点是工作时磁头悬浮在高速转动的盘片上方,而不与盘片直接接触,这便是现代硬盘的原型。“密封、固定并高速旋转的镀磁盘片、磁头沿盘片径向移动”是“温彻斯特”硬盘技术的精髓。今天个人电脑中的硬盘容量虽然已经高达几十GB以上,但仍然没有脱离“温彻斯特”模式。硬盘培训资料PPTPPT文档演模板文档演模板•硬盘的发展历史硬盘的发展历史------1979年,IBM发明了薄膜磁头,为进一步减小硬盘体积、增大容量、提高读写速度提供了可能。上图是1982年用在IBM-XT上的一块10M的硬盘,除了外型略大,无论外观还是内部结构和现在最先进的硬盘并无大的差别。硬盘培训资料PPTPPT文档演模板文档演模板用七个字概括就是——更快、更大、更稳定1、更快的主轴电机转速和缓存技术2、更大的硬盘高速缓存和单碟容量3、新型磁头技术4、“湿盘”(wetdisk)技术5、ULTRADSP(超级数字信号处理器)的应用6、PRML(PartialResponseMaximumLikelyhood,局部响应最大相似)读取通道技术。•硬盘的发展方向硬盘的发展方向------硬盘培训资料PPTPPT文档演模板文档演模板一、硬盘发展综述二、硬盘的结构及工作原理三、硬盘的接口及各种技术四、硬盘的管理与维护•硬盘简介硬盘简介硬盘培训资料PPTPPT文档演模板文档演模板•硬盘的结构硬盘的结构------硬盘主要由:盘片,磁头,盘片转轴及控制电机,磁头控制器,数据转换器,接口,缓存等几个部分组成。硬盘中所有的盘片都装在一个旋转轴上,每张盘片之间是平行的,在每个盘片的存储面上有一个磁头,磁头与盘片之间的距离比头发丝的直径还小,所有的磁头联在一个磁头控制器上,由磁头控制器负责各个磁头的运动。磁头可沿盘片的半径方向运动,加上盘片每分钟几千转的高速旋转,磁头就可以定位在盘片的指定位置上进行数据的读写操作。硬盘作为精密设备,尘埃是其大敌,必须完全密封。硬盘培训资料PPTPPT文档演模板文档演模板•硬盘的外部结构硬盘的外部结构------•包括电源插口和数据接口两部分•大多采用贴片式元件焊接,包括主轴调速电路、磁头驱动与伺服定位电路、读写电路、控制与接口电路等•就是硬盘的面板,和底板结合成一个密封的整体,保证硬盘盘片和机构的稳定运行硬盘培训资料PPTPPT文档演模板文档演模板•硬盘的内部结构硬盘的内部结构------•硬盘内部结构由固定面板、控制电路板、盘头组件、接口及附件等几大部分组成,而盘头组件(HardDiskAssembly,HDA)是构成硬盘的核心,封装在硬盘的净化腔体内,包括浮动磁头组件、磁头驱动机构、...
