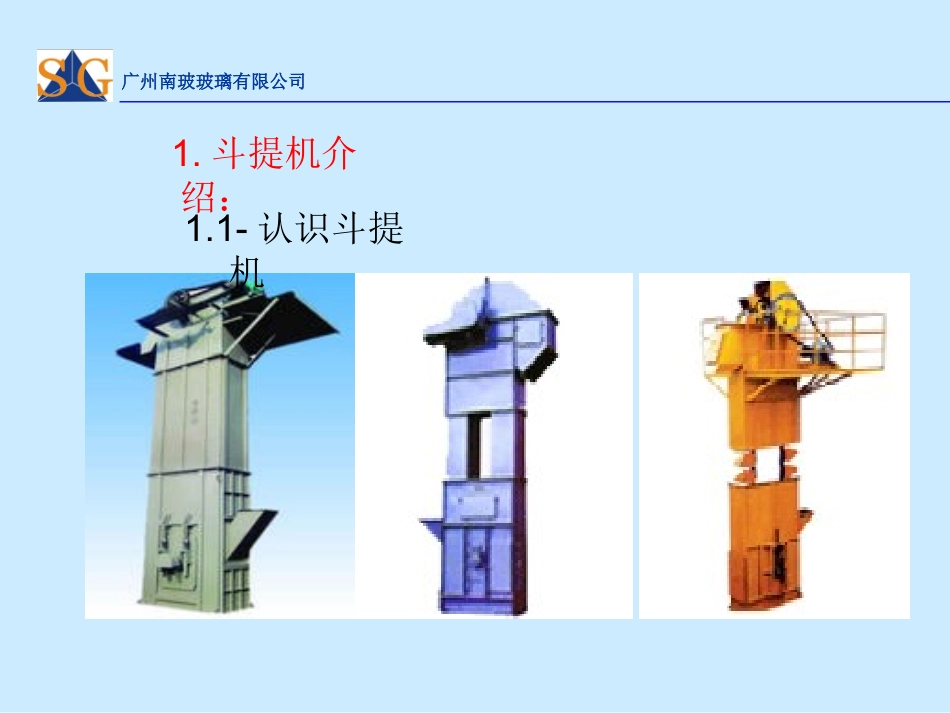

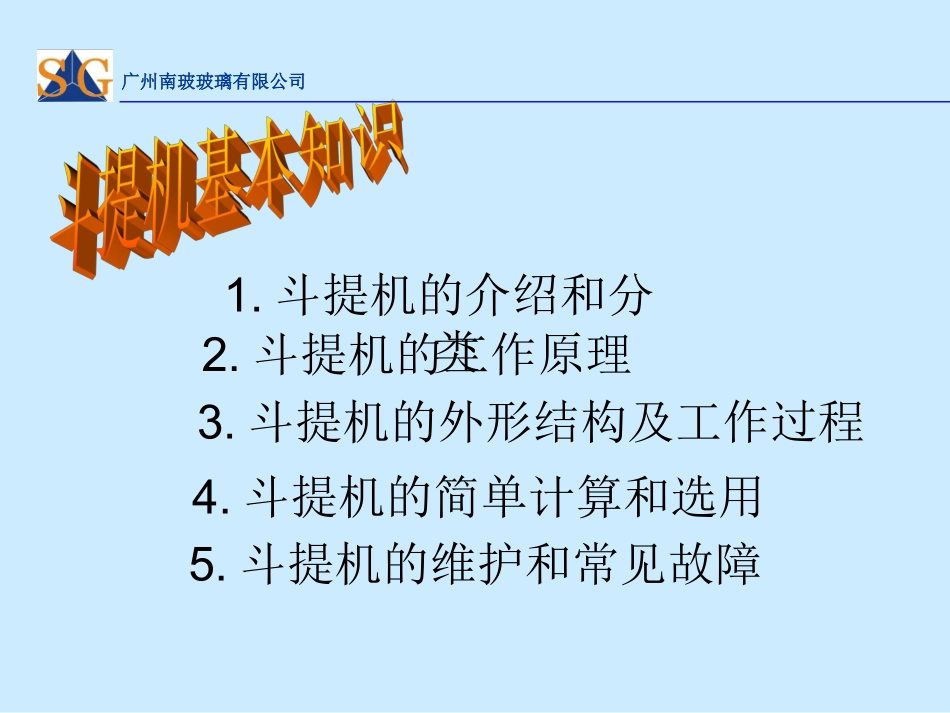

广州南玻—秦华明广州南玻玻璃有限公司广州南玻玻璃有限公司1.斗提机的介绍和分类2.斗提机的工作原理3.斗提机的外形结构及工作过程4.斗提机的简单计算和选用5.斗提机的维护和常见故障广州南玻玻璃有限公司1.斗提机介绍：1.1-认识斗提机广州南玻玻璃有限公司•1.2-斗提机基本知识（定义）a.斗提机即斗式提升机，斗提机是一个传统的叫法。b.它是利用均匀固接于无端牵引构件上的一系列料斗，竖向提升物料的连续输送机械。广州南玻玻璃有限公司a.按安装形式分：固定式和移动式b.按牵引构件不同：分为环链式，板链式和皮带式三种.我公司用到的斗提机为--固定式带式斗提机。斗式提升机具有输送量大，提升高度高，运行平稳可靠，寿命长显著优点.1.3-斗提机的分类：广州南玻玻璃有限公司1.4-斗提机的卸料形式：根据料斗运行速度的快慢不同，斗式提升机可分为：离心式卸料、重力式卸料和混合式卸料等三种形式。离心式卸料的斗速较快，适用于输送粉状、粒状、小块状等磨琢性小的物料；重力式卸料的斗速较慢，适用于输送块状的，比重较大的，磨琢性大的物料，如石灰石、熟料等。2.斗提机的工作原理：广州南玻玻璃有限公司料斗把物料从下面的储藏中舀起，随着输送带或链条提升到顶部，绕过头轮后向下翻转，斗式提升机将物料倾入接受槽内。带传动的斗式提升机的传动带一般采用橡胶带，装在上面的主动滚筒和下面的从动滚筒上。链传动的斗式提升机一般装有两条平行的传动链，上下面各有一对传动链轮。斗式提升机一般都装有机壳，以防止斗式提升机中粉尘飞扬。3.1-斗提机外形及结构广州南玻玻璃有限公司斗提机的几个主要构件：1．料斗输送带。2．料斗。3．头轮和尾轮。4．电机减速箱。5．机筒。6．机座。1.结构3.2-斗提机结构与工作过程广州南玻玻璃有限公司2、工作过程斗提机利用环绕并张紧于头轮、尾轮的料斗输送带作为牵引构件，利用安装输送带上的料斗作为输送物料构件，通过输送带的连续运转实现物料的输送。因此，斗提机是连续性输送机械。理论上可将斗提机的工作过程分为三个阶段：1.装料过程2.提升过程3.卸料过程3.2-斗提机结构与工作过程广州南玻玻璃有限公司广州南玻玻璃有限公司(1)装料过程。装料就是料斗在通过底座下半部分时挖取物料的过程。本提升机的料斗为间断式均匀布置，流入式喂料，物料流入料斗内靠皮带提升到顶端(2)提升过程。料斗绕过尾轮水平中心线始至头轮水平中心线止的过程，即物料随料斗垂直上升的过程称作提升过程。(3)卸料过程。物料随料斗通过头轮上半部分时离开料斗从卸料口卸出的过程称为卸料过程。采用“离心投料法”卸料。2、工作过程4、简单计算和选用：1、输送量的计算斗提机输送量计算公式为：Q=0.375iarφ式中：Q——输送量(t／h)；I——料斗的容积(1)；a——料斗的间距(m)；r——物料的容重(kg／m3)；φ——料斗的装满系数，其大小由输送速度、畚斗形式、物料种类等多种因素决定，计算时可按颗粒料取0．75，粉状料取0．55初步确定；ν——料斗带的线速度。即输送速度(m／s)。流动性好的物料取2．5～3．5m／s；稻谷、小麦等物料取1--2．5m／s；粉状料取0．6—1．5m／s；块状料取0．6~1m／s。广州南玻玻璃有限公司斗提式完整的型号表示包括：专业代号、品种代号、型式代号和规格代号。举例如下：TDTG36／18型斗提机T——专业代号(粮油机械通用设备)DT——品种代号（斗式提升机）G——型式代号（固定式），（移动式和链式斗提式的型号代号分别为Y或L）；36／18——规格代号[头轮直径（cm）／畚斗宽度（cm）]。2、选用广州南玻玻璃有限公司广州南玻玻璃有限公司5.斗提机主要特点：1.驱动功率小,采用流入式喂料、诱导式卸料、大容量的料斗密集型均匀布置.在物料提升时几乎无回料和挖料现象,因此无效功率少。2.提升范围广,这类提升机对物料的种类、特性要求少,不但能提升一般粉状、小颗粒状物料,而且可提升磨琢性较大的物料.密封性好,环境污染少。3.运行可靠性好,先进的设计原理和加工方法,保证了整机运行的可靠性。提升高度高.提升机运行平稳,因此可达到较高的提升高度。4.使用寿命长,提升机的喂料采取流入式,无需用斗挖料,材料之间很少发生挤压和碰撞现象。本机...
