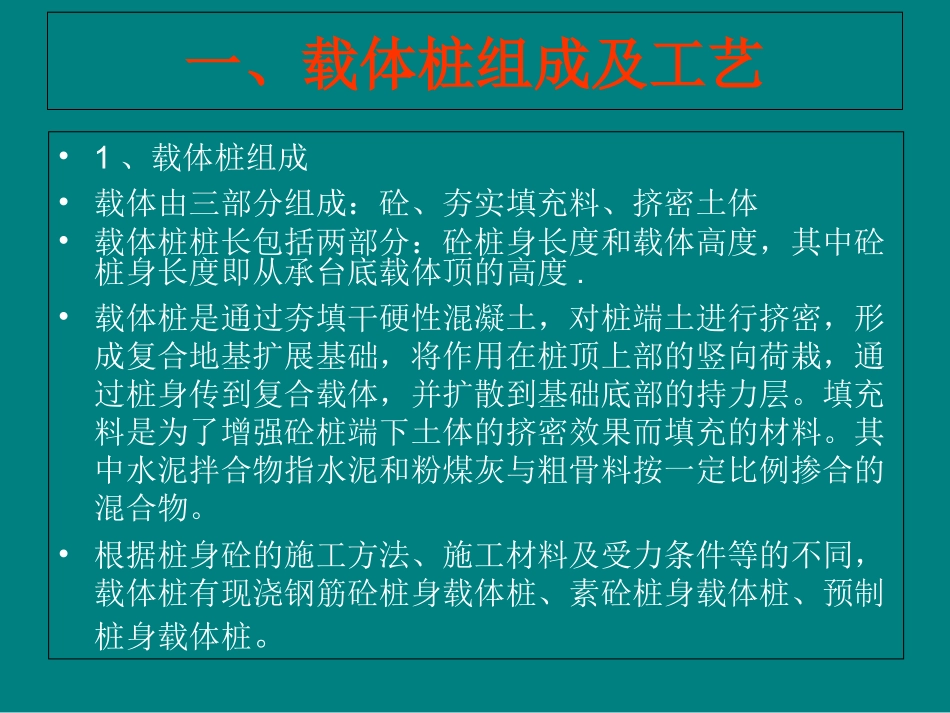

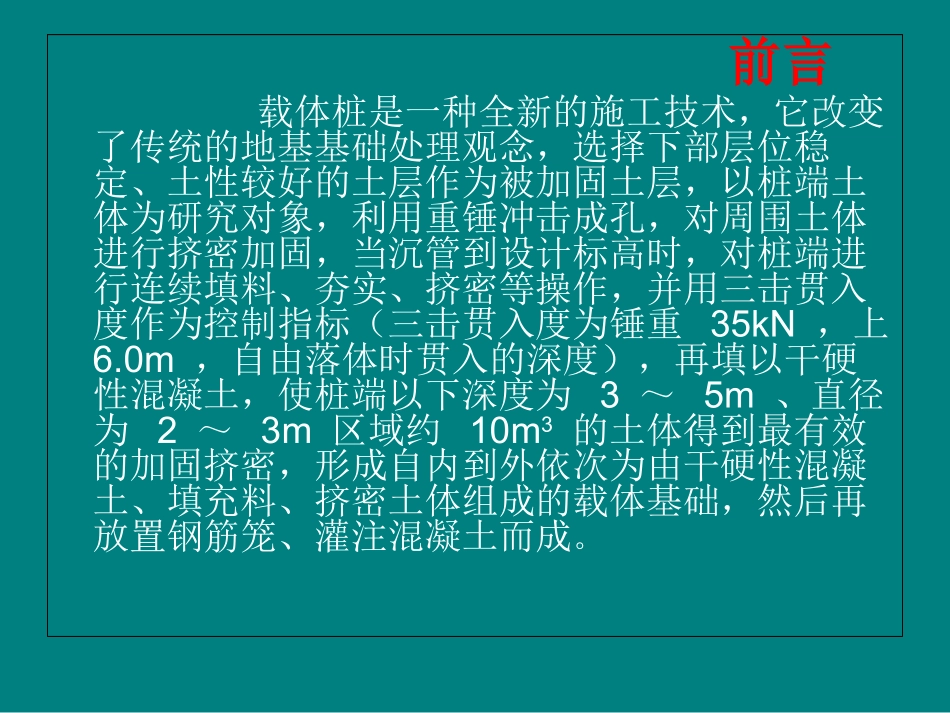

载体桩施工质量控制方法神华项目质检部前言载体桩是一种全新的施工技术，它改变了传统的地基基础处理观念，选择下部层位稳定、土性较好的土层作为被加固土层，以桩端土体为研究对象，利用重锤冲击成孔，对周围土体进行挤密加固，当沉管到设计标高时，对桩端进行连续填料、夯实、挤密等操作，并用三击贯入度作为控制指标（三击贯入度为锤重35kN，上6.0m，自由落体时贯入的深度），再填以干硬性混凝土，使桩端以下深度为3～5m、直径为2～3m区域约10m3的土体得到最有效的加固挤密，形成自内到外依次为由干硬性混凝土、填充料、挤密土体组成的载体基础，然后再放置钢筋笼、灌注混凝土而成。一、载体桩组成及工艺•1、载体桩组成•载体由三部分组成：砼、夯实填充料、挤密土体•载体桩桩长包括两部分：砼桩身长度和载体高度，其中砼桩身长度即从承台底载体顶的高度.•载体桩是通过夯填干硬性混凝土，对桩端土进行挤密，形成复合地基扩展基础，将作用在桩顶上部的竖向荷栽，通过桩身传到复合载体，并扩散到基础底部的持力层。填充料是为了增强砼桩端下土体的挤密效果而填充的材料。其中水泥拌合物指水泥和粉煤灰与粗骨料按一定比例掺合的混合物。•根据桩身砼的施工方法、施工材料及受力条件等的不同，载体桩有现浇钢筋砼桩身载体桩、素砼桩身载体桩、预制桩身载体桩。载体桩结构形式2.特点通过规范成孔、现浇砼现场拌制、浇捣，改进了载体桩的桩身成桩质量，使载体桩的潜力得到充分发挥。根据施工经验以及桩端周围土体取样分析，载体的影响范围深度约为3~5m,直径约为2~3m，即施工完毕时，桩端下深3~5m，直径2~3m范围的土体都得到了有效挤密。3、适用范围本工序适用于一切采用载体桩技术的工业与民用建筑和一般构筑物，本主装置工程基础即采用的是现浇混凝土载体桩。4、工艺流程结束、移至下一根桩准备工作测量放线设备维护，试车移动桩机就位检查就位偏差安放护筒、放置重锤检查护筒垂直度提起重锤、沉护筒至设计标高处检查标高进行夯击测三击贯入度夯填干硬性混凝土提出重锤放置钢筋笼灌注混凝土提出护筒、振捣混凝土检查混凝土质量不合格合格载体桩施工工艺示意图5、载体桩工艺原理•1）载体桩是通过夯填建筑垃圾（碎砖，混凝土块，砾石等）、干硬性混凝土，对桩端土进行挤密，形成复合地基扩展基础，将作用在桩顶上部的竖向荷栽，通过桩身传到复合载体，并扩散到基础底部的持力层。•2）填充料是为了增强砼桩端下土体的挤密效果而填充的材料，对于有些地质条件较好、挤密效果佳的土层，在施工载体桩时，可以不投填充料而对桩端土体直接夯实，我们现场就是不填充而直接夯实的。•3）载体由三部分组成：砼、夯实填充料、挤密土体。从砼、夯实填充料到挤密土体，其压缩模量渐扩散。根据施工经验以及桩端周围土体取样分析，载体的影响范围深度约为3~5m,直径约为2~3m，即施工完毕时，桩端下深3~5m，直径2~3m范围的土体都得到了有效挤密。••4）载体桩桩长包括两部分：砼桩身长度和载体高度，其中砼桩身长度即从承台底载体顶的高度，载体的高度因桩端土体土性和三击贯入度的不同而不同，一般深度为3~5m,在进行设计时，从安全角度考虑，常常取2m作为载体的计算高度。•5）载体桩持力层指直接承受载体传递荷载的土层。上部荷载通过桩身身传递到载体，并最终传递到持力层。•6）三击贯入度采用锤径355mm，质量为3500kg的柱锤，落距为6.0m，连续三次锤击的累计下沉量.当填料夯实完毕后，正常的贯入度应该为第二次测得的贯入度不大于前一次的贯入度，若发现不符合此规律，应分析查明原因，处理完毕后重新测量。载体桩图示桩实际成型后图片6、施工工艺•1）桩位确定→桩位放线→桩机就位；2）通过重锤夯击成孔→沉护筒→反压护筒使护筒下沉到设计标高；3）进行夯实→测量贯入度→测量三击贯入度，若大于设计要求三击贯入度，重复工序3，直到满足设计要求为止；4）填入干硬性混凝土，并夯击密实；6）放入钢筋笼；检查校正。7）浇注混凝土→成桩→就位于下一根桩7、施工操作工艺•施工操作工艺视频载体桩施工机械二、影响载体桩工程质量的关键工序、质量通病和对策影响载体桩工程质量的关键工序1、...
