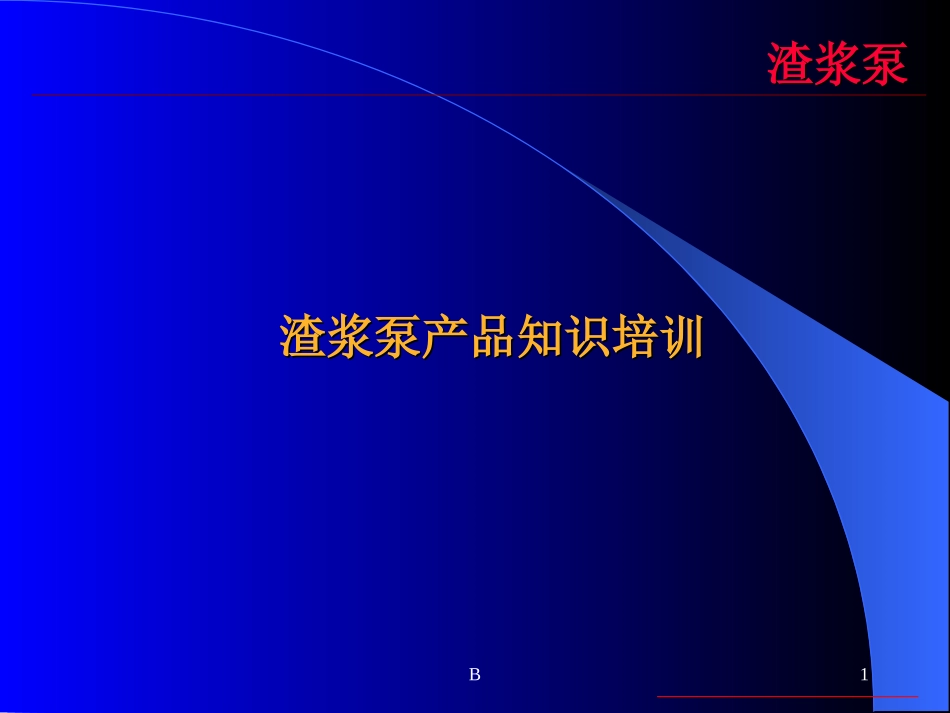

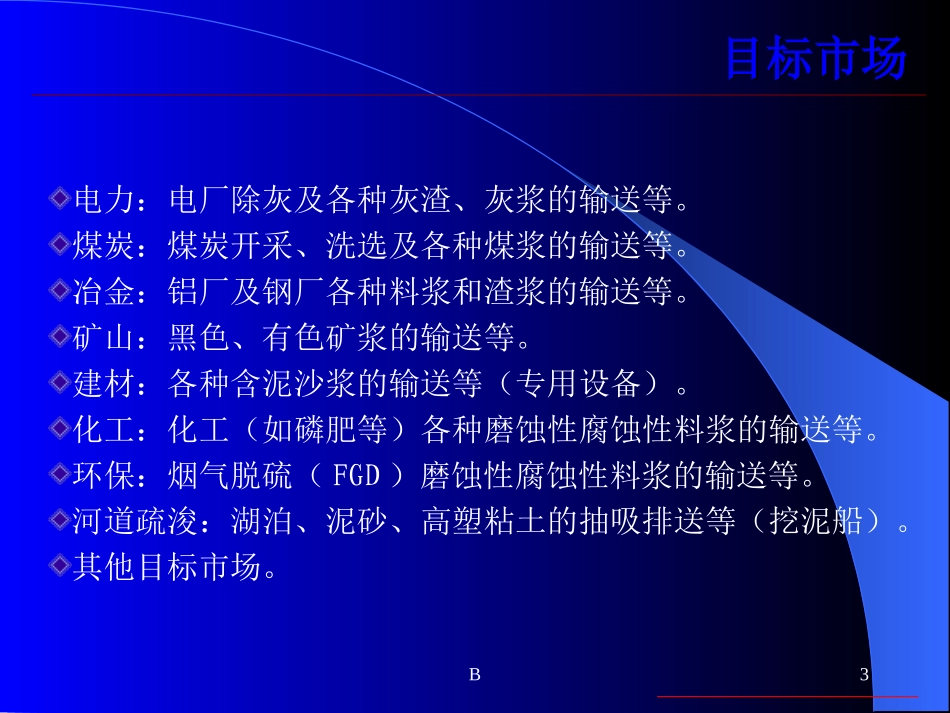

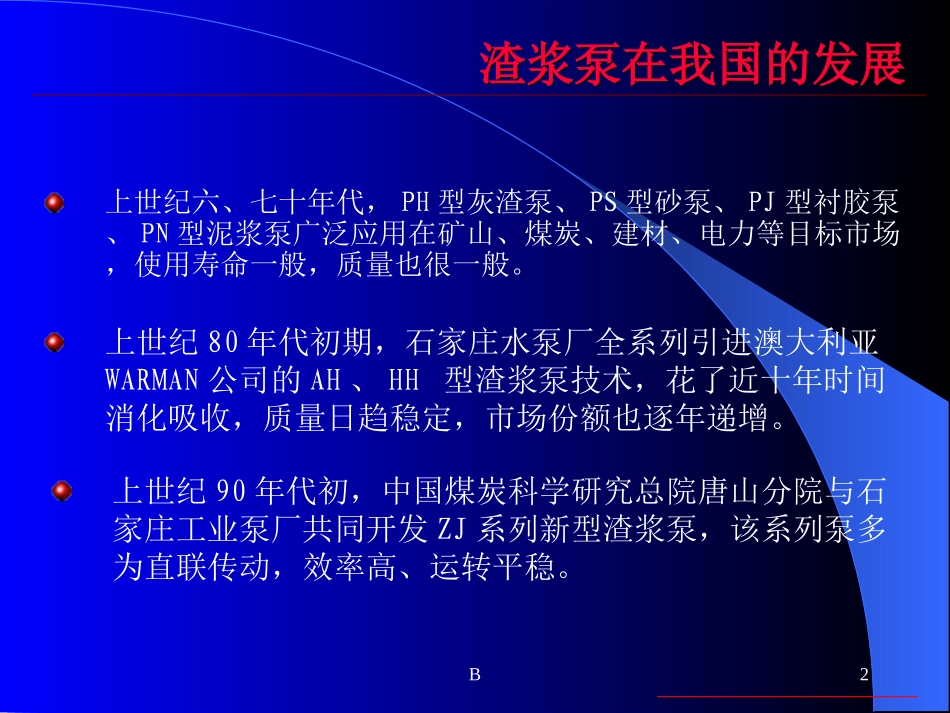

B1渣浆泵渣浆泵渣浆泵产品知识培训渣浆泵产品知识培训B2上世纪六、七十年代，PH型灰渣泵、PS型砂泵、PJ型衬胶泵、PN型泥浆泵广泛应用在矿山、煤炭、建材、电力等目标市场，使用寿命一般，质量也很一般。渣浆泵在我国的发展渣浆泵在我国的发展上世纪80年代初期，石家庄水泵厂全系列引进澳大利亚WARMAN公司的AH、HH型渣浆泵技术，花了近十年时间消化吸收，质量日趋稳定，市场份额也逐年递增。上世纪90年代初，中国煤炭科学研究总院唐山分院与石家庄工业泵厂共同开发ZJ系列新型渣浆泵，该系列泵多为直联传动，效率高、运转平稳。B3目标市场目标市场电力：电厂除灰及各种灰渣、灰浆的输送等。煤炭：煤炭开采、洗选及各种煤浆的输送等。冶金：铝厂及钢厂各种料浆和渣浆的输送等。矿山：黑色、有色矿浆的输送等。建材：各种含泥沙浆的输送等（专用设备）。化工：化工（如磷肥等）各种磨蚀性腐蚀性料浆的输送等。环保：烟气脱硫（FGD）磨蚀性腐蚀性料浆的输送等。河道疏浚：湖泊、泥砂、高塑粘土的抽吸排送等（挖泥船）。其他目标市场。B4市场容量市场容量据预测，渣浆泵国内年需求量整机约在7～8亿元。渣浆泵备件需求量约在4～5亿元，市场潜力巨大…烟气脱硫系统中主浆液循环泵市场容量大约为2.5亿辅助系统用泵市场容量大约为1.3个亿。B5产品简介KZJ型渣浆泵是我公司适应市场需求开发的新型高效节能抗磨蚀泵。该系列泵在水力设计、结构设计以及所用耐磨材料上，综合应用了国内外同类产品的优点并加以创新，泵的综合性能居国内领先水平，部分泵的效率指标居国际先进水平。可广泛用于电力、冶金、煤炭、化工、建材等行业输送含有固体颗粒的浆体。如火电厂水力除灰、冶金选矿厂矿浆输送、洗煤厂煤浆及重介输送等。其允许输送的最大浆体重量浓度CW为：灰（渣）浆和煤浆45%；矿浆和重介60%。B6技术参数技术参数排出口直径：DN=40～300mm流量：Q=30～2200m3/h单级泵扬程：H=15～130m串联许用工作压力：2MPa工作范围：工作范围：ZJ100-50叶轮名义尺寸50cm泵出口直径100mm渣浆泵型号意义：型号意义：B7产品结构图产品结构图叶轮蜗壳前护板入口短管前泵壳出口短管后护板副叶轮填料箱托架体后泵壳B8主要零件主叶片前盖板后盖板前背叶片后背叶片吸入口T型螺纹连接叶轮叶轮B9主要零件蜗壳蜗壳5°锥度蜗壳B10主要零件护板护板5°锥度前后护板B11主要零件副叶轮的作用副叶轮的作用增加轴封处的封压能力平衡轴向力防止固液混合物进入轴封处副副叶叶轮轮B12主要零件填料箱填料箱填料密封加轴封水结构填料密封加脂润滑结构机械密封结构（包括注水型、无水型两种结构）填填料料箱箱B13主要零件采用标准法兰与用户管路联接方便用户现场泵头部分的拆卸与安装出（入）口短管出（入）口短管出出入入口口短短管管B14主要结构迷宫密封的作用迷宫密封的作用迷宫密封对于向轴封处外泄的液体起到了一定的阻尼作用迷宫密封B15主要结构拆卸环的作用拆卸环的作用拆卸环拆卸环主要用于拆卸叶轮B16KZJ系列渣浆泵有单一填料密封、双重密封和机械密封三种轴封型式，选型时可依据以下内容相应选取。单一填料密封：适用于泵出口压力小于泵进口压力的10倍的单台运行或多级串联的次级泵。双重密封：即副叶轮动力密封加软填料密封，适用于泵出口压力大于进口压力的10倍的单台运行或各级串联第一级泵。机械密封：适用于对泄漏有严格要求的用户，基本可实现介质的“零泄漏”。轴封的选择轴封的选择B17机封工作原理机封工作原理与填料密封相比，机械密封的密封性能好，寿命长，泄漏量少，消耗功率少，工作相对可靠等优点，在运转中可以达到几乎不漏的程度，近年来在电厂、洗煤厂、铝厂等领域得到了越来越广泛的应用。（一）、机械密封的基本原件和工作原理：（一）、机械密封的基本原件和工作原理：B18机封工作原理机封工作原理一般的机械密封是由动环(随轴一起旋转并能做轴向移动)、静环、压紧元件(弹簧)和密封元件(密封圈)等组成。动环靠密封腔中液体的压力和压紧元件的压力，使其端面贴合在静环的端面上，形成一层保持一定厚度的液膜，使机械密封摩擦和散热情况良好。两密封环端面、静环和压...
