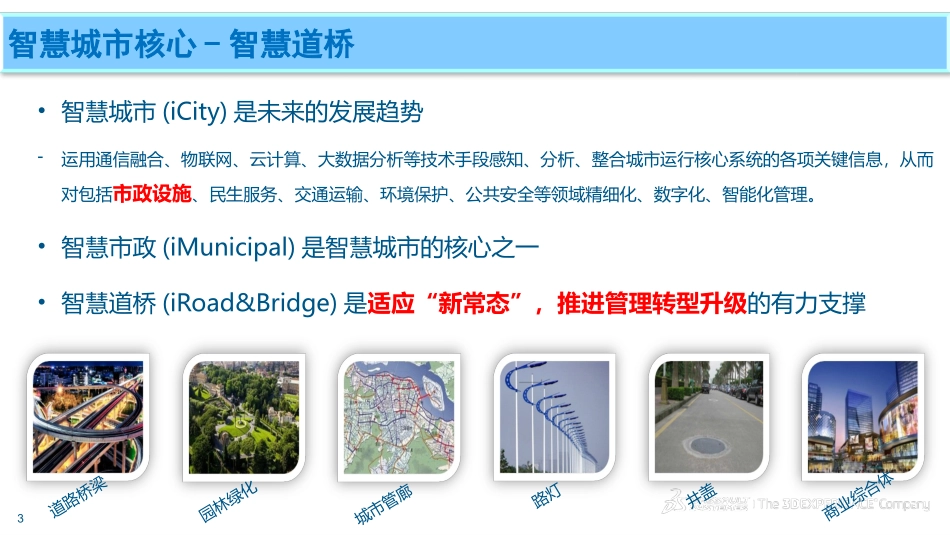

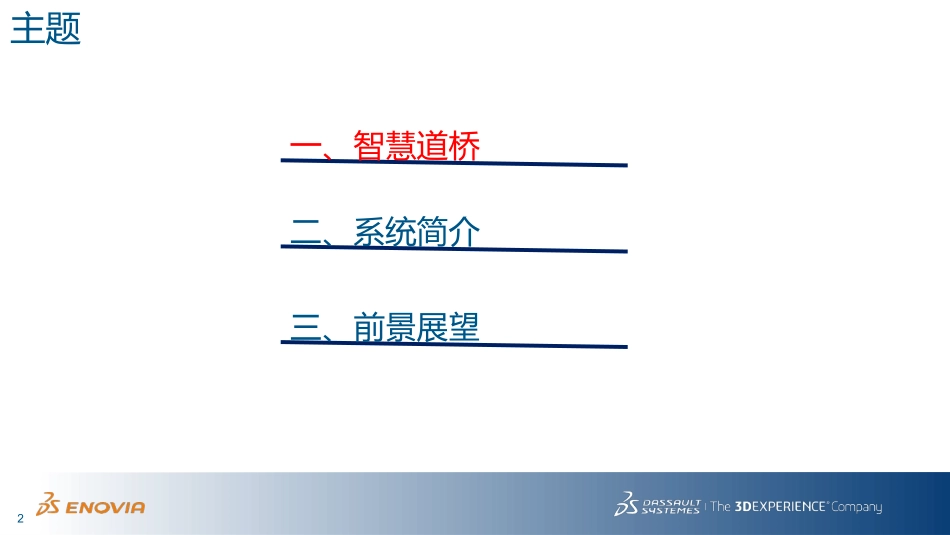

1智慧道桥成都市二环路管养项目的3D体验2一、智慧道桥主题二、系统简介三、前景展望3智慧城市核心-智慧道桥•智慧城市(iCity)是未来的发展趋势运用通信融合、物联网、云计算、大数据分析等技术手段感知、分析、整合城市运行核心系统的各项关键信息,从而对包括市政设施、民生服务、交通运输、环境保护、公共安全等领域精细化、数字化、智能化管理。•智慧市政(iMunicipal)是智慧城市的核心之一•智慧道桥(iRoad&Bridge)是适应“新常态”,推进管理转型升级的有力支撑道路桥梁园林绿化城市管廊路灯井盖商业综合体4基于BIM+3DGIS的智慧道桥解决方案概揽5基于BIM+3DGIS的智慧道桥解决方案—高效协同高效协同纵向协同横向协同规划、设计、施工、运维各阶段环环相扣,前一阶段的任何变化立即在各阶段得以体现,确保每个阶段数据的完整和统一。各市政领域专业系统数据在同一平台融合关联,精准分析融合,数据一旦改变,实时反馈各专业系统,数据高度一致实现顶层统揽和专业协作的有机融合6一、智慧道桥主题二、系统简介三、前景展望7系统简介成都市二环路道路桥梁管理信息系统项目背景二环路高架桥是成都市中心城区最重要的快速通道整体设施体量巨大,桥长40余公里,底层道路50余公里,结构类型复杂多样全桥共2100余跨,构件数量达十万级,竣工资料数十万份基于二环路高架管理转型升级的需求,引入业界最先进的数字化移交平台、资产信息管理模型以及协同管理平台,实现二环路智慧道桥管理新模式8系统简介-试点项目主要内容业务协同资产模型构件结构化数字化移交二环路道路桥梁管理信息化•建立二环路数字化移交方案•建立参考的数字化移交通用方案•完成竣工图数字化移交•提供二环路其它数字化移交功能•提供其它项目数字化移交能力•实现道路桥梁基本信息管理•实现日常巡查养护业务协同•实现临时任务指派及管理•实现业务工作移动应用支持•提供多纬度查询及对应报表•建立永丰立交桥主线桥及四条匝道BIM•实现构件与病害、文档关联•实现BIM与业务系统集成•实现BIM与GIS平台集成•建立完整二环路构件结构树•建立构件编码原则•实现构件结构化划分•实现整体构件系统结构搭建•实现部分BIM模型与构件关联•实现构件基本属性管理24319系统简介-BIM模型10系统简介-构件编码规范道路/桥梁代码(3码)-构件名称代码(3码)-桥墩或匝道桥墩编码+流水码(4码+2码)桥墩编码或匝道桥墩编码XXXXX,流水码为01-99构件名称的拼音第一个大写字母,不足三位则第一位码以“0”示,如承台:0CT分道路和桥梁,道路为DL0桥梁分四类,即跨河桥为QKH,高架桥为QGJ、人行天桥为QRX,高架桥匝道为QZD示例1:二环路西一段主线桥往车行方向有桥墩编码为00098、00099,则从桥墩00098至00099编号间所有构件均为00099号桥墩的下阶构件,其间的桥面铺装编码为:QGJ-0QM-0009901-X1-路段编码(2码)代表路段所在信息,分东(D)南(N)西(X)北(B),每个方向分一段二段…,如西一段为X1高架桥桥面西一段第00099号桥墩所属的第一段桥面铺装对于连续性结构,如路面,防撞墙等,则以每个桥墩中线为界,两个临近的桥墩中线为一个构件成生一个编号借鉴先进制造业,结合我市城市道桥管理的实际需求,制定本构件编码规范通过3维模型,实现构件编码通过构件编码、名称等可关联查看构件对应的动静态资料11系统简介-资产构件结构树二环路东段南段西段北段东一段东二段00001(桥墩)00002(桥墩)承台支座现浇梁……支座01支座01………….……1、作为数据关联的主体2、加载多种属性:经纬度、地理位置、节点…….12系统简介-数字化移交形成道桥数字化移交规范,市政行业数字化移交参考确保多单位多部门数字化移交协同实现设施数字化生命周期管理建立构件与动静态数据的关联实现文档溯源管理随时随地数据访问同一平台集成多种软件,实现不多格式文档轻松查看13系统简介-资产信息模型14系统简介-业务高效协同15系统简介-后期建设方向-扩展成为智慧市政设施管理系统本系统按顶层设计的理念,总体规划、分步实施的策略,以运维阶段为起点构建整套系统。未来可囊括设施的设计、施工、运维全生命周...
