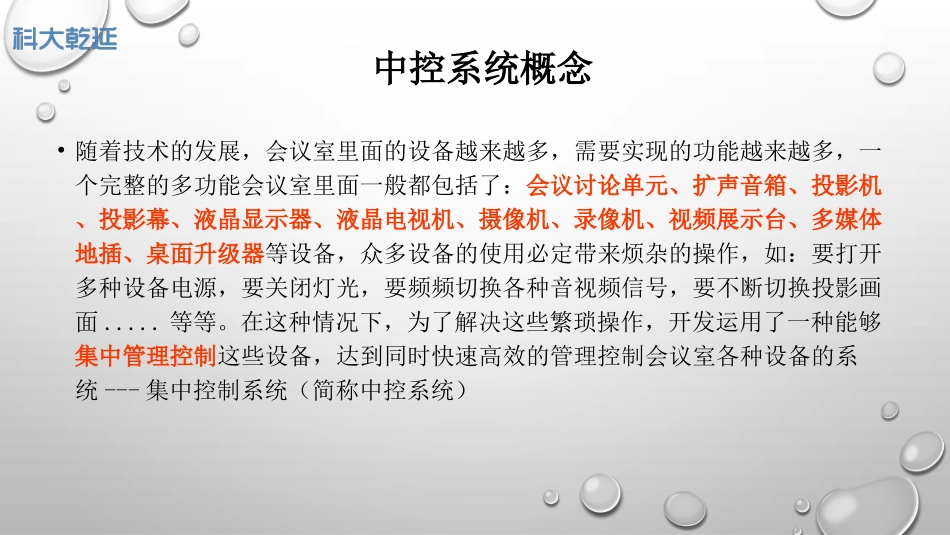

智能中控系统基础简介交付中心-韩正根内容摘要1.中控系统概念2.中控系统产品及功能介绍3.中控系统产品应用功能讲解中控系统概念•随着技术的发展，会议室里面的设备越来越多，需要实现的功能越来越多，一个完整的多功能会议室里面一般都包括了：会议讨论单元、扩声音箱、投影机、投影幕、液晶显示器、液晶电视机、摄像机、录像机、视频展示台、多媒体地插、桌面升级器等设备，众多设备的使用必定带来烦杂的操作，如：要打开多种设备电源，要关闭灯光，要频频切换各种音视频信号，要不断切换投影画面.....等等。在这种情况下，为了解决这些繁琐操作，开发运用了一种能够集中管理控制这些设备，达到同时快速高效的管理控制会议室各种设备的系统---集中控制系统（简称中控系统）中控系统概念•中控系统是指对会议室的声（声音）、光（灯光、视频）、电（电源）等设备的集中控制；中控系统由四个部分组成：1、用户操作界面（人机对话界面）。2、中控主机，3、各类控制设备（接口），4、受控设备；具体可以分为几种模块：音视频切换模块、VGA电脑信号切换模块、设备电源管理模块、音量控制模块、灯光控模块、红外学习和控制模块、控制接口模块等各类模块组成；整个中控系统通过电脑软件的编辑控制命令，下载到中控主机运行，用户通过操作界面配合各类控制模块完成对会议室各类设备的控制，如控制会议室的设备电源打开和关闭、控制会议室视频信号的输入/输出的切换选择；控制会议室投影幕、投影机、液晶升降器的升降；控制会议室音响音量的大小、灯光的亮度；控制摄像机的转动、DVD播放器播放歌曲等等；中控系统产品及功能介绍中控主机无线触屏VGA信号分配器VGA矩阵AV矩阵调光器电源管理器音量控制器会议系统中控系统产品及功能介绍CREATORCR-PGMII智能中控主机中控系统控制主机；用来控制会议室周边设备，如会议室的投影幕升降、摄像机的转动、音频和视频信号的切换，设备电源开关等等；通过在电脑软件编辑控制代码，下载到主机，通过主机控制其他设备；主机自带多种控制接口（红外接口、串口等），连接其他设备：可以连接网络控制卡，网络远程控制；中控系统产品及功能介绍CREATORST-7600C7寸无线触摸屏通过无线触屏操控中控主机对会议室周边设备控制；65K真彩TFTLCD显示屏,触屏解析800×480像素，16：9的宽屏显示具有待机屏幕保护功能；电子万年历时间显示功能通过无线接收器与中控主机连接；最远无线遥控距离80米；•CREATORCR-RFA无线接收器用于无线触摸屏与主机连接的介质；采用专用CR-NET协议与中控主机连接，主机24V供电；最远有效距离高达80米；CREATORCR-VOLII音量调节器用于调节音量的大小；2/4路调节通道；采用专用CRV-NET协议与中控主机连接，主机24V供电；中控系统产品及功能介绍CREATORCR-POWER8III8路电源控制器本产品应用于灯光开关、窗帘开关、屏幕升降、会标升降、投影机电动吊架升降及其他开关量远程控制场合采用专用CR-NET协议与中控主机连接，主机24V供电；8路强电或弱电开关量控制可脱离中控主机，手动进行控制；每路额定功率2KW中控系统产品及功能介绍中控系统产品及功能介绍邮科YK-UV308VVGA信号分配器（2/4/8路）CREATORCR-UART88路串口分配器中控系统产品及功能介绍AV信号矩阵切换器RGB信号矩阵切换器用于对AV信号输入和输出的切换；采用RS-232协议与中控主机连接；软件编程，下载中控主机，通过无线触摸屏进行控制；可脱离中控主机手动控制；可红外遥控控制；可用专业软件控制：支持8/16/24/32/48/64路音视频信号输入，2/4/8/16/24/32/48/64路音视频信号输出用于对RGB信号输入和输出的切换；采用RS-232协议与中控主机连接；软件编程，下载中控主机，通过无线触摸屏进行控制；可脱离中控主机手动控制；可红外遥控控制；可用专业软件控制：支持8/16/24/32/48/64路音视频信号输入，2/4/8/16/24/32/48/64路音视频信号输出中控系统产品应用功能讲解•多功能会议室各设备组成一个完整多功能会议室一般由会议单元、扩声设备、中控设备、投影机、投影幕、电视机、液晶屏、地插信息接口...
