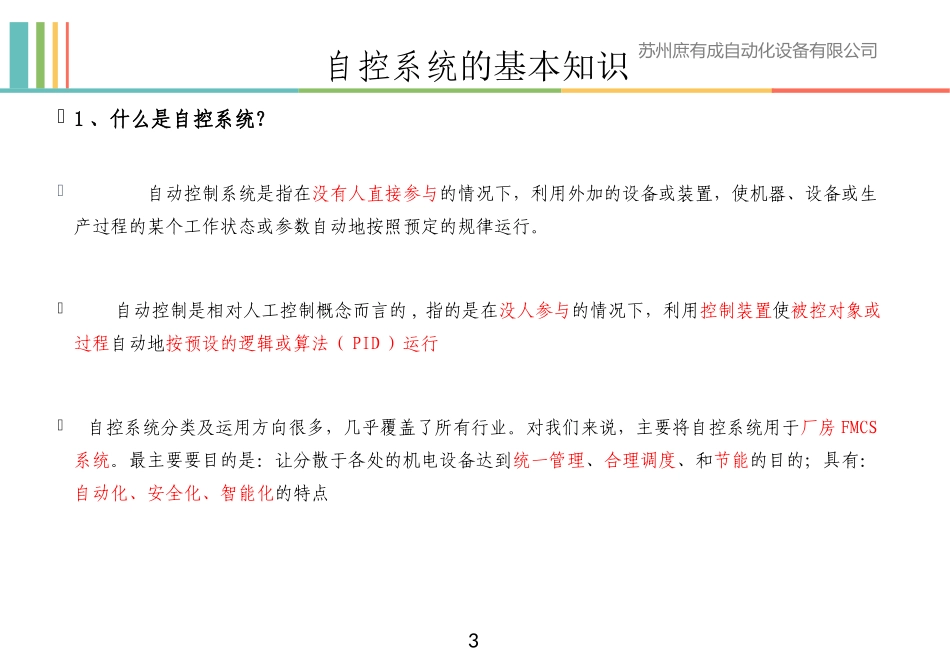

苏州庶有成自动化设备有限公司同心合意庶几有成培训资料（基础版本）自控系统主讲人：刘升球苏州庶有成自动化设备有限公司目录一：自控基础知识二：自控的主要材料介绍三：自控的画面样例展示苏州庶有成自动化设备有限公司3自控系统的基本知识1、什么是自控系统？自动控制系统是指在没有人直接参与的情况下，利用外加的设备或装置，使机器、设备或生产过程的某个工作状态或参数自动地按照预定的规律运行。自动控制是相对人工控制概念而言的,指的是在没人参与的情况下，利用控制装置使被控对象或过程自动地按预设的逻辑或算法（PID）运行自控系统分类及运用方向很多，几乎覆盖了所有行业。对我们来说，主要将自控系统用于厂房FMCS系统。最主要要目的是：让分散于各处的机电设备达到统一管理、合理调度、和节能的目的；具有：自动化、安全化、智能化的特点苏州庶有成自动化设备有限公司自控基础知识2、自控系统是如何实现自动控制的？温度设定值温度感测值电动阀CV通过，当前感测器与设定值的比较，经控制器内部算法（PID）演算后，调整执行单元的开度，动态的调整，以达控制需求苏州庶有成自动化设备有限公司自控基础知识3、什么是PLC控制器？PLC控制器，ProgrammableLogicController，可编程逻辑控制器，专为工业生产设计的一种数字运算操作的电子装置（说白了，就是一台计算机），它采用一类可编程的存储器，用于其内部存储程序，执行逻辑运算，顺序控制，定时，计数与算术操作等面向用户的指令，并通过数字或模拟式输入/输出控制各种类型的机械或生产过程4、什么是DDC控制器？DDC(DirectDigitalControl)直接数字控制，通常称为DDC控制器主要运用于暖通空调的环境控制。苏州庶有成自动化设备有限公司自控基础知识5、什么叫模拟量（Analog)？感测输出值的大小是一个在一定范围内变化的连续数值。比如温度，从0~~100度，压力从0~10Mpa，液位从1~5米，电动阀的开度从0~100%，等，这些量都是模拟量，有时也称为类比量。6、什么叫数字量（Digital)？该物理量只有两种状态，如开关的导通和断开的状态，设备的运行与停止，电磁阀的通和断，等等有时也称为开关量苏州庶有成自动化设备有限公司自控基础知识7、什么叫输入与输出？在自控系统中，输入与输出的概念都是控制器来说的。1:现场实时感测的温度，湿度，水管压力，风管静压等都称之为模拟输入量。2:风机的运行状态（开，关），故障报警（正常，报警），滤网状态（脏，不脏）等都称之为数字输入3:控制器根据现场的感测的数值，通过内部程序演算后，控制器输出的给相应执行元件的模拟量命令即为模拟量输出。如控制器给电动阀的动作信号（0－100%），控制器给加湿器（0-100%)的动作信号都模拟输出信号。4:控制器根据现场的感测的数值，通过内部程序演算后，控制器输出的给相应执行元件的数字量命令即为数字量输出。如控制器给水泵的动作信号（开，关）就属于数字输出信号。苏州庶有成自动化设备有限公司自控基础知识8、自控系统的组成？苏州庶有成自动化设备有限公司自控基础知识9、自控系统的架构应用层（信息展示层）：中控电脑+图控软件+其他附属软件信息传输层：交换机、通讯网关、光纤、网线、专用通讯线控制器：PLC控制器、DDC控制器、单回路控制器元件层（末端设备）：感测器+执行设备苏州庶有成自动化设备有限公司FMCS工作站Ethernet架构样例上位机：T5810塔式专业图形工作站图控软件：WonderwareIntouch控制器：SiemesCPU315-2分布式IO模块栈空压机及冷干机废水系统CPU-315-2PRIFBUS风冷热泵系统RS485网络界面器网络交换机分布式IO模块栈分布式IO模块栈废气系统RS485MAU、RCU、RAC空调系统无尘室温湿度干盘管空压，冰水，热水系统Ethernet苏州庶有成自动化设备有限公司架构样例FMCS工作站MAU、RCU、空调系统无尘室温湿度干盘管冰水系统EthernetDCP系统PCW系统RS485CAT5+光纤原有30KK部分空调箱空调箱空调箱空调箱空调箱空调箱空调箱空调箱RS485RS485RS485RS485*4网络界面器光电转换器光电转换器网络界面器RS485一期30多台空调箱（本次新增内容）TCP/IPTCP/IP光纤至新增中控电脑RS485RS485苏州庶有成自动化设备有限公司...
