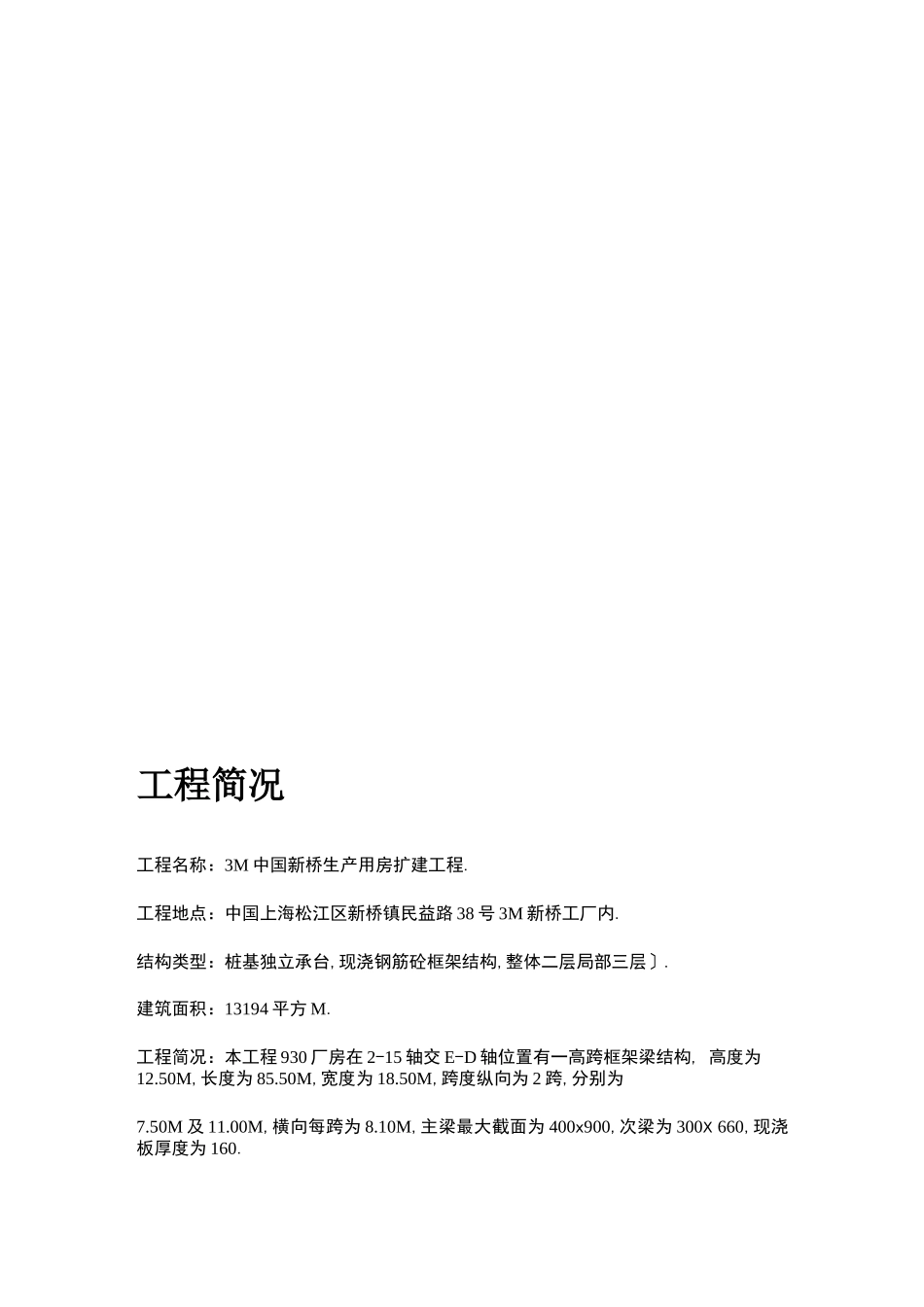

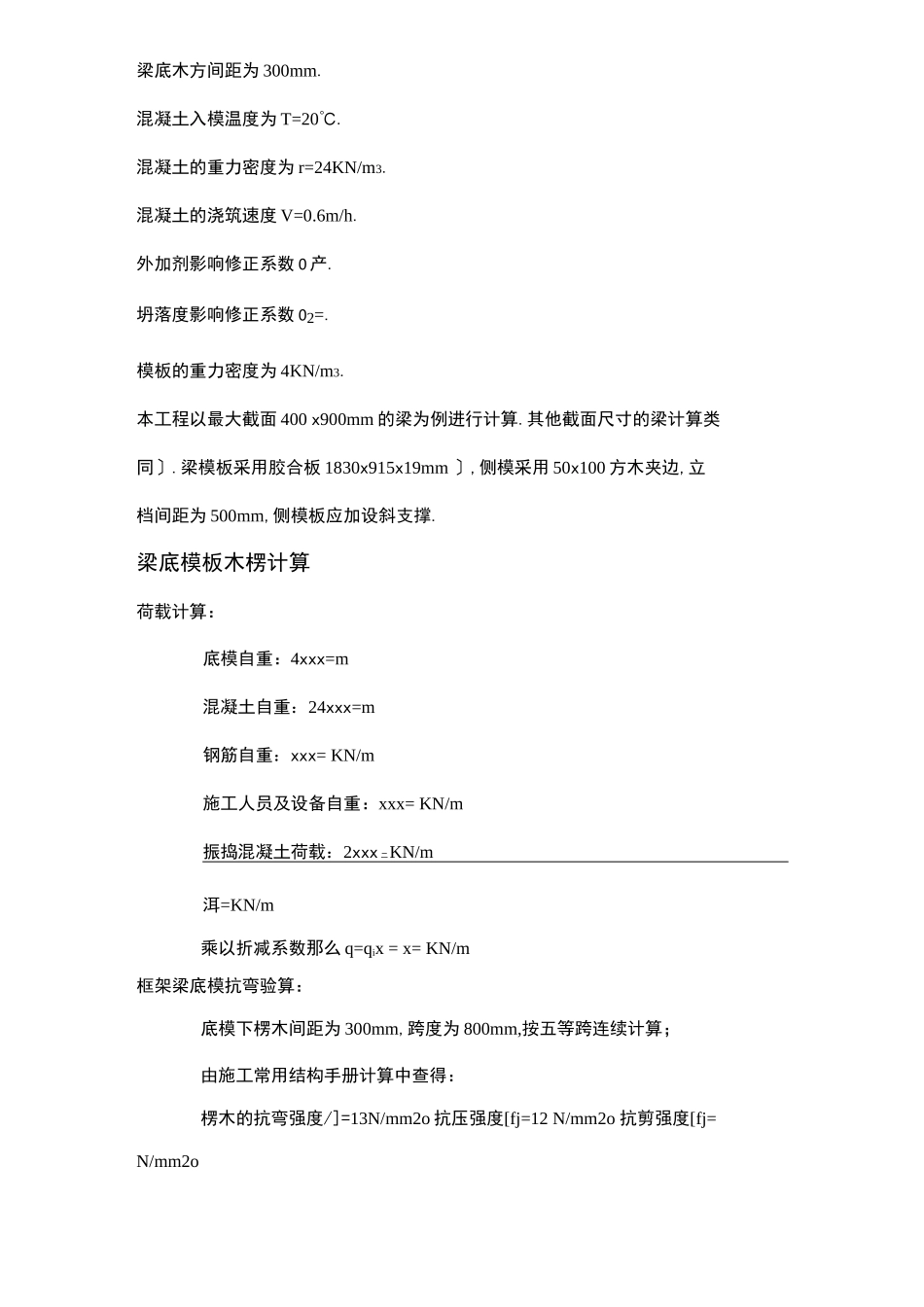

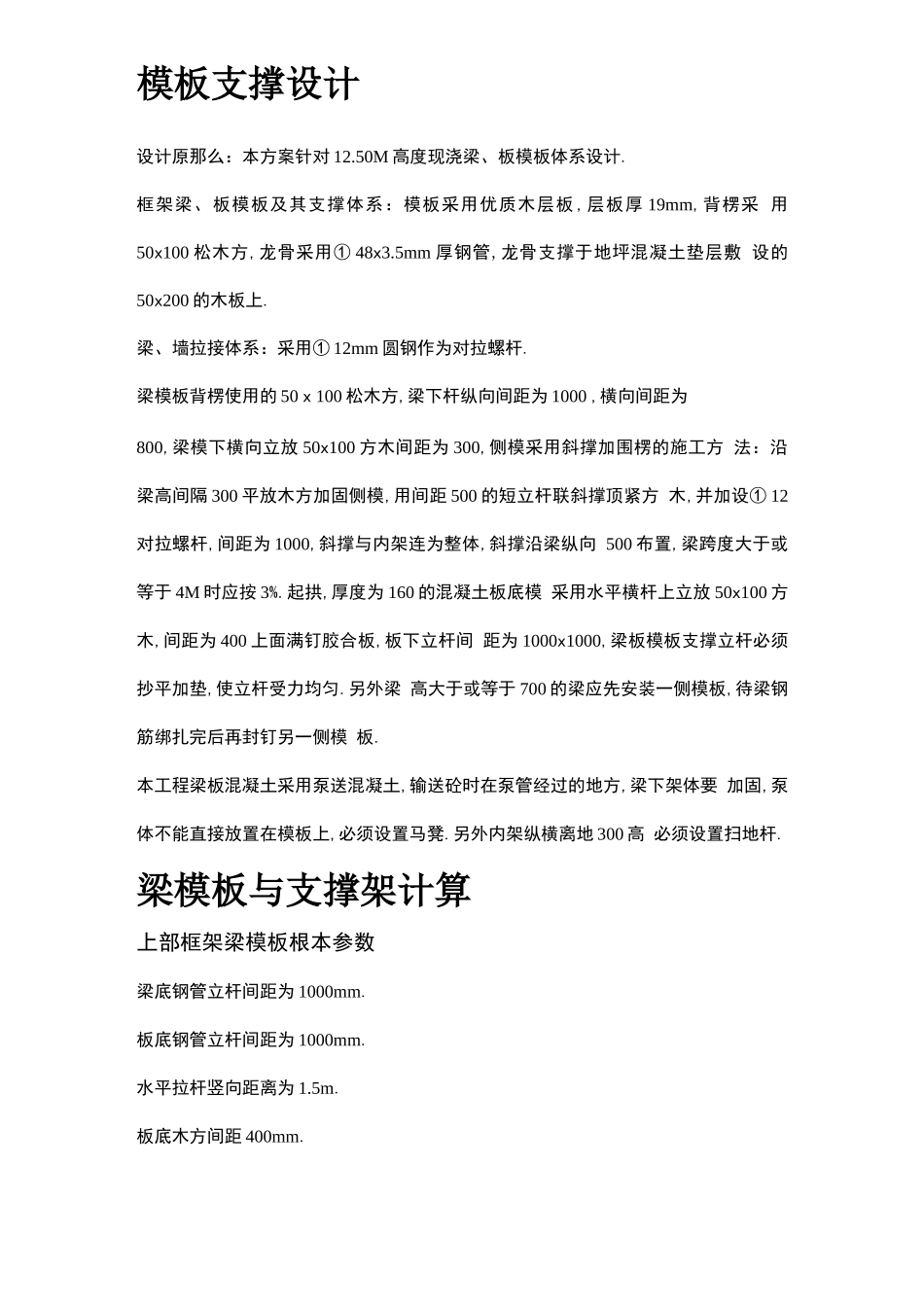

工程简况工程名称：3M 中国新桥生产用房扩建工程.工程地点：中国上海松江区新桥镇民益路 38 号 3M 新桥工厂内.结构类型：桩基独立承台,现浇钢筋砼框架结构,整体二层局部三层〕.建筑面积：13194 平方 M.工程简况：本工程 930 厂房在 2-15 轴交 E-D 轴位置有一高跨框架梁结构, 高度为12.50M,长度为 85.50M,宽度为 18.50M,跨度纵向为 2 跨,分别为7.50M 及 11.00M,横向每跨为 8.10M,主梁最大截面为 400x900,次梁为 300X 660,现浇板厚度为 160.模板支撑设计设计原那么：本方案针对 12.50M 高度现浇梁、板模板体系设计.框架梁、板模板及其支撑体系：模板采用优质木层板 ,层板厚 19mm,背楞采 用50x100 松木方,龙骨采用① 48x3.5mm 厚钢管,龙骨支撑于地坪混凝土垫层敷 设的50x200 的木板上.梁、墙拉接体系：采用① 12mm 圆钢作为对拉螺杆.梁模板背楞使用的 50 x 100 松木方,梁下杆纵向间距为 1000 ,横向间距为800,梁模下横向立放 50x100 方木间距为 300,侧模采用斜撑加围楞的施工方 法：沿梁高间隔 300 平放木方加固侧模,用间距 500 的短立杆联斜撑顶紧方 木,并加设① 12对拉螺杆,间距为 1000,斜撑与内架连为整体,斜撑沿梁纵向 500 布置,梁跨度大于或等于 4M 时应按 3%.起拱,厚度为 160 的混凝土板底模 采用水平横杆上立放 50x100 方木,间距为 400 上面满钉胶合板,板下立杆间 距为 1000x1000,梁板模板支撑立杆必须抄平加垫,使立杆受力均匀.另外梁 高大于或等于 700 的梁应先安装一侧模板,待梁钢筋绑扎完后再封钉另一侧模 板.本工程梁板混凝土采用泵送混凝土,输送砼时在泵管经过的地方,梁下架体要 加固,泵体不能直接放置在模板上,必须设置马凳.另外内架纵横离地 300 高 必须设置扫地杆.梁模板与支撑架计算上部框架梁模板根本参数梁底钢管立杆间距为 1000mm.板底钢管立杆间距为 1000mm.水平拉杆竖向距离为 1.5m.板底木方间距 400mm.梁底木方间距为 300mm.混凝土入模温度为 T=20℃.混凝土的重力密度为 r=24KN/m3.混凝土的浇筑速度 V=0.6m/h.外加剂影响修正系数 0 产.坍落度影响修正系数 02=.模板的重力密度为 4KN/m3.本工程以最大截面 400 x900mm 的梁为例进行计算.其他截面尺寸的梁计算类同〕.梁模板采用胶合板 1830x915x19mm 〕,侧模采用 50x100 方木夹边,立档间距为 500mm,侧模板应加设斜支撑.梁底模板木楞计算荷载计算：底模自重：4xxx=m混凝土自重：24...
