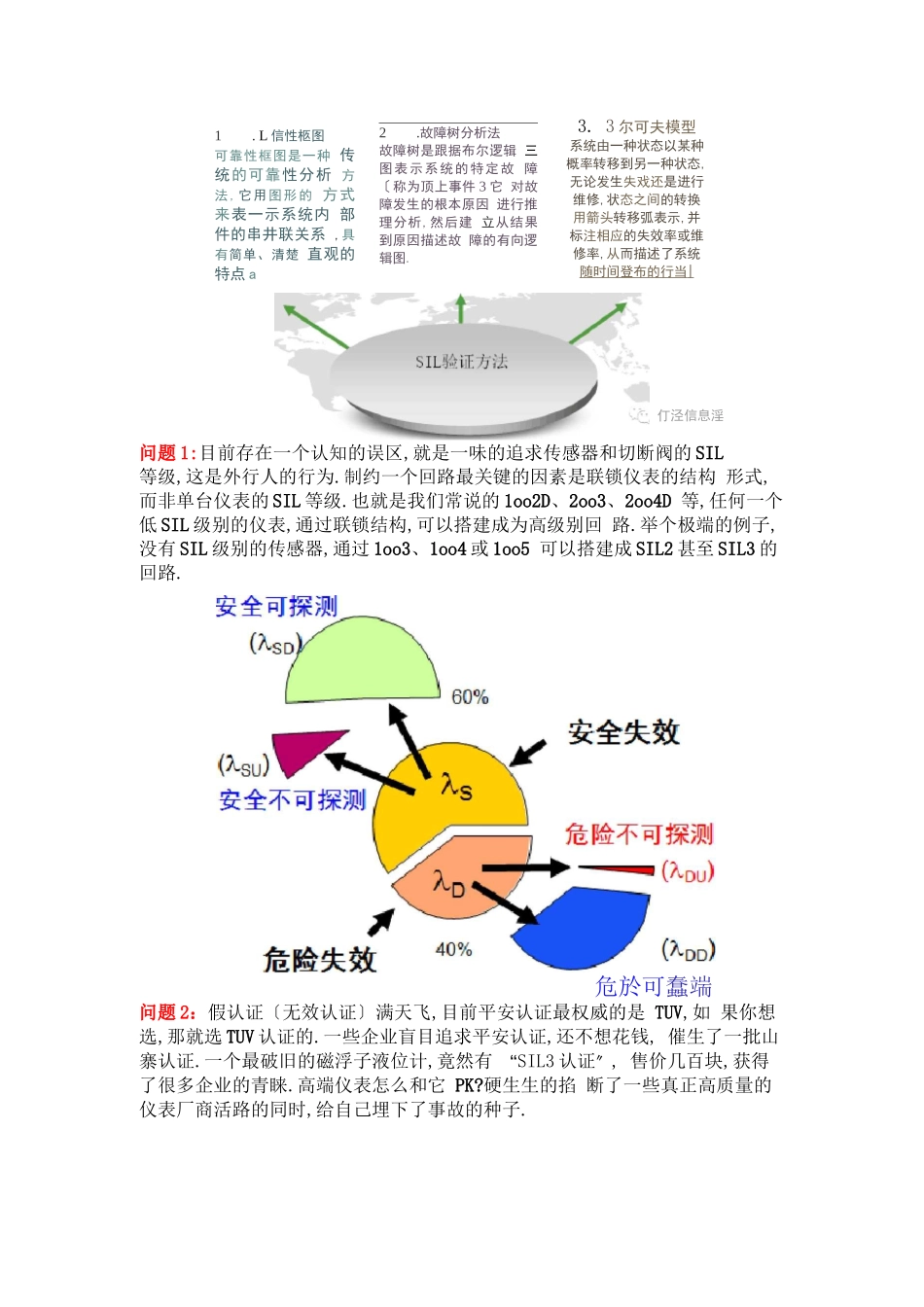

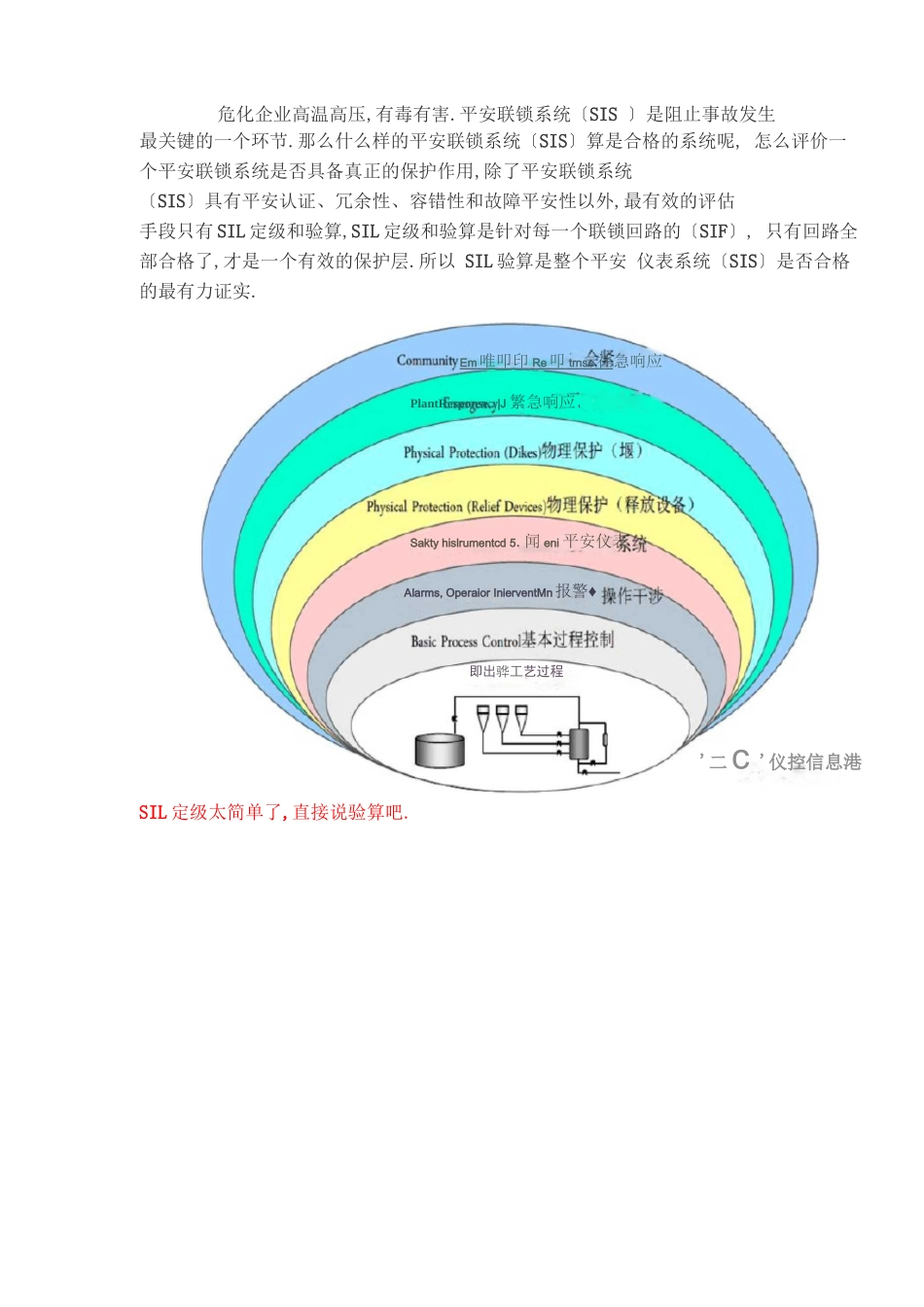

危化企业高温高压,有毒有害.平安联锁系统〔SIS 〕是阻止事故发生最关键的一个环节.那么什么样的平安联锁系统〔SIS〕算是合格的系统呢, 怎么评价一个平安联锁系统是否具备真正的保护作用,除了平安联锁系统〔SIS〕具有平安认证、冗余性、容错性和故障平安性以外,最有效的评估手段只有 SIL 定级和验算,SIL 定级和验算是针对每一个联锁回路的〔SIF〕, 只有回路全部合格了,才是一个有效的保护层.所以 SIL 验算是整个平安 仪表系统〔SIS〕是否合格的最有力证实.Em 唯叩印 Re 叩 trnse 社 急响应PlantResponse.. |J 繁急响应、Sakty hislrumentcd 5.闻 eni 平安仪表Alarms, Operaior InierventMn报警♦即出骅工艺过程'二c '仪控信息港SIL 定级太简单了,直接说验算吧.问题 1:目前存在一个认知的误区,就是一味的追求传感器和切断阀的 SIL等级,这是外行人的行为.制约一个回路最关键的因素是联锁仪表的结构 形式,而非单台仪表的 SIL 等级.也就是我们常说的 1oo2D、2oo3、2oo4D 等,任何一个低 SIL 级别的仪表,通过联锁结构,可以搭建成为高级别回 路.举个极端的例子,没有 SIL 级别的传感器,通过 1oo3、1oo4 或 1oo5 可以搭建成 SIL2 甚至 SIL3 的回路.问题 2：假认证〔无效认证〕满天飞,目前平安认证最权威的是 TUV,如 果你想选,那就选 TUV 认证的.一些企业盲目追求平安认证,还不想花钱, 催生了一批山寨认证.一个最破旧的磁浮子液位计,竟然有 “SIL3 认证〞, 售价几百块,获得了很多企业的青睐.高端仪表怎么和它 PK?硬生生的掐 断了一些真正高质量的仪表厂商活路的同时,给自己埋下了事故的种子.1. L 信性柩图可靠性框图是一种 传统的可靠性分析 方法,它用图形的 方式来表一示系统内 部件的串井联关系 ,具有简单、清楚 直观的特点 a2.故障树分析法故障树是跟据布尔逻辑 三图表示系统的特定故 障〔称为顶上事件 3 它 对故障发生的根本原因 进行推理分析,然后建 立从结果到原因描述故 障的有向逻辑图.3. 3 尔可夫模型系统由一种状态以某种概率转移到另一种状态,无论发生失戏还是进行维修,状态之间的转换用箭头转移弧表示,并标注相应的失效率或维修率,从而描述了系统随时间登布的行当 | 仃泾信息淫危於可蠢端问题 3:计算人员过分依靠软件,目前最权威的软件为 exSILentia,即使它的失效数据库,其实可信度也不高.这些数据从哪里来,大局部是仪表厂 商自己提供的,也有一局部是软件公司收...
