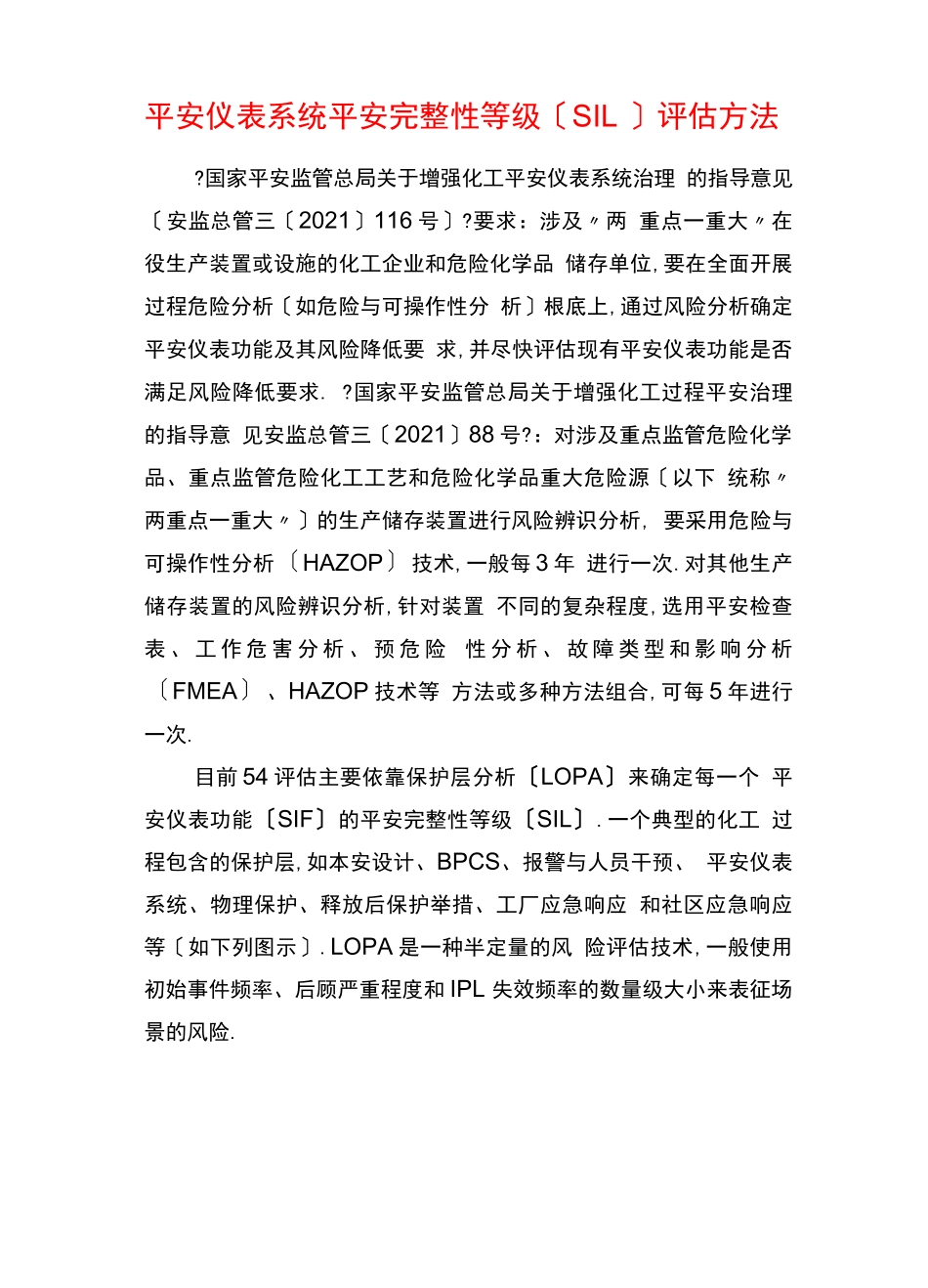

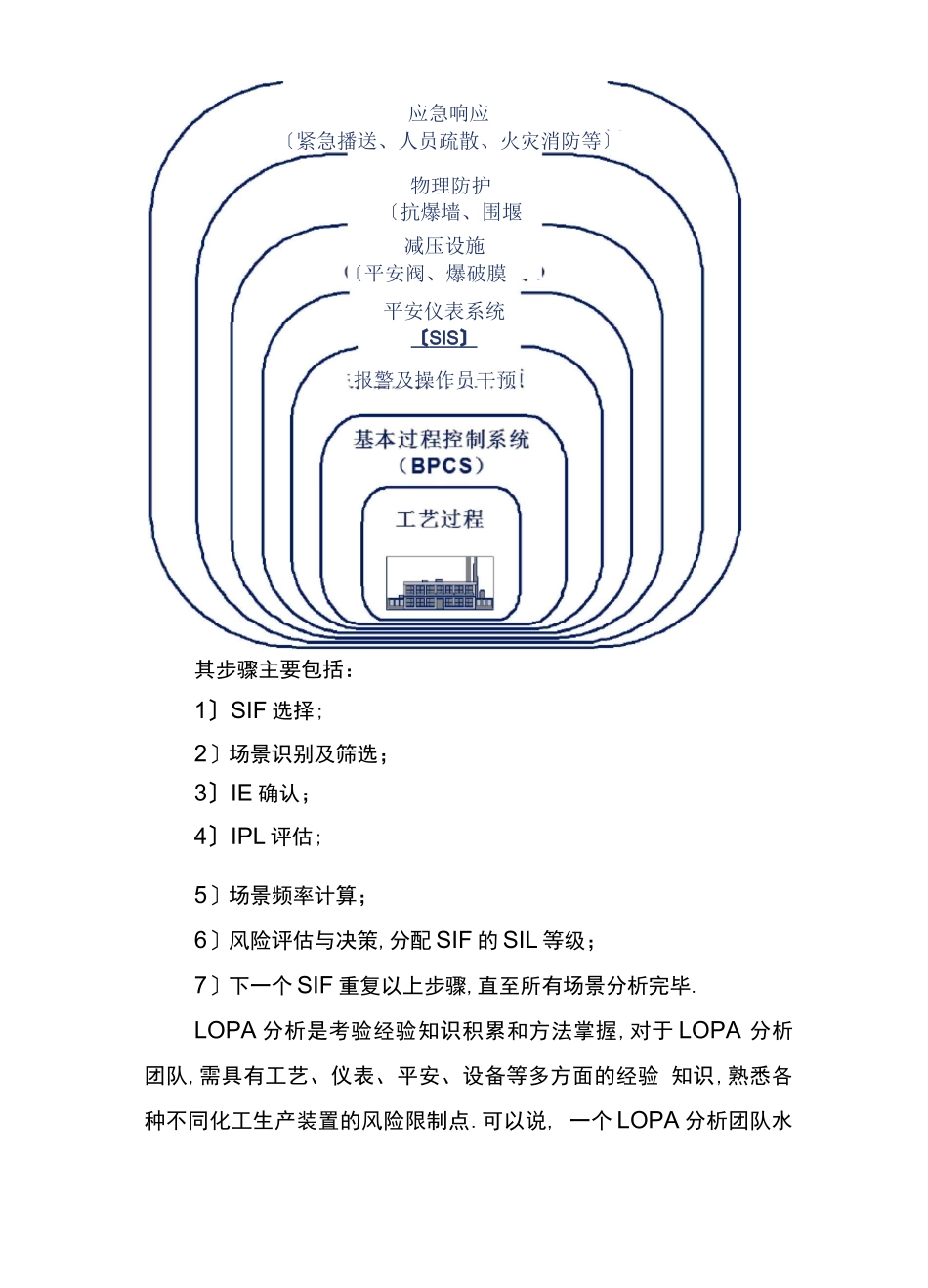

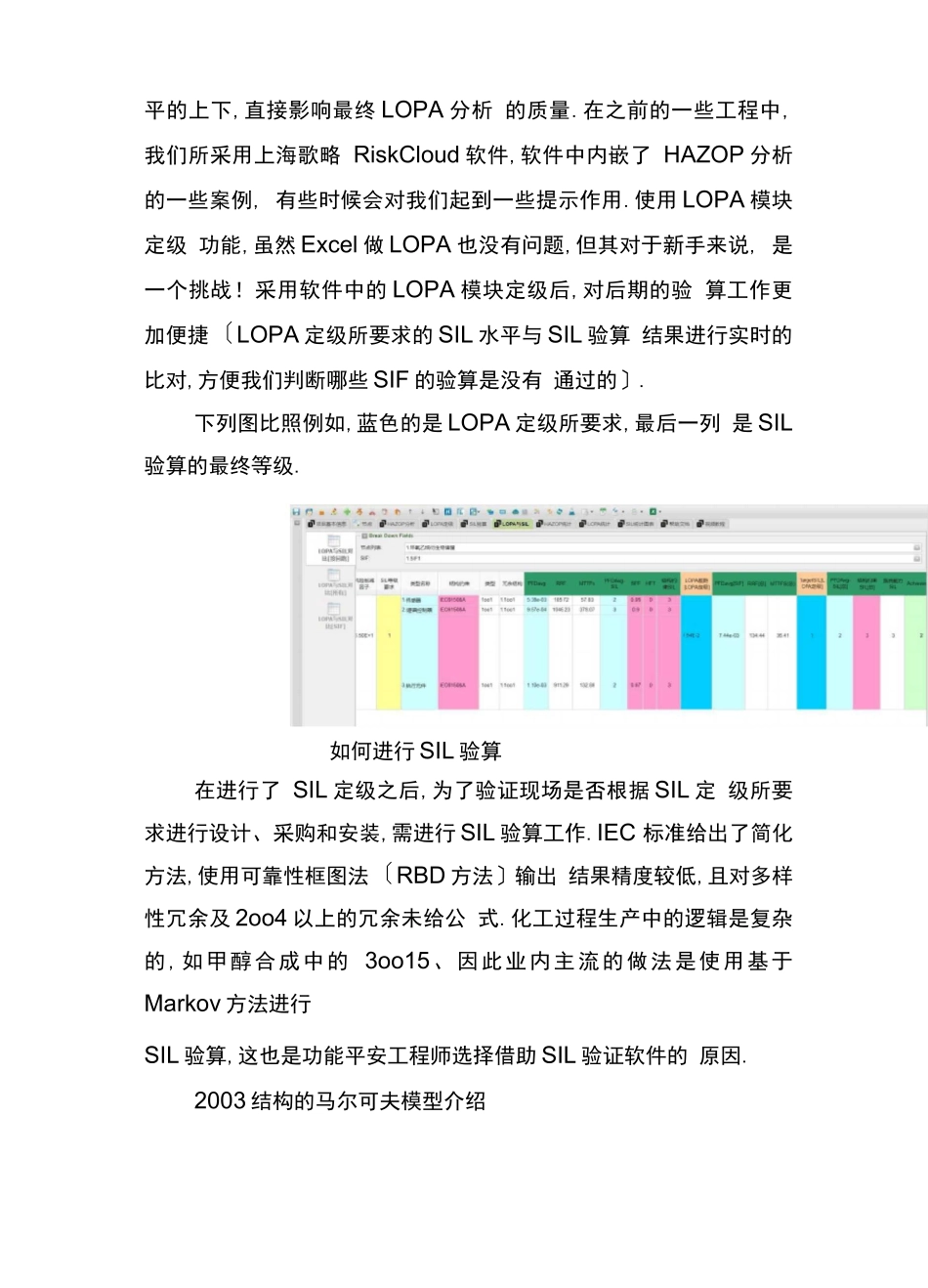

平安仪表系统平安完整性等级〔SIL 〕评估方法?国家平安监管总局关于增强化工平安仪表系统治理 的指导意见〔安监总管三〔2021〕116 号〕?要求:涉及〃两 重点一重大〃在役生产装置或设施的化工企业和危险化学品 储存单位,要在全面开展过程危险分析〔如危险与可操作性分 析〕根底上,通过风险分析确定平安仪表功能及其风险降低要 求,并尽快评估现有平安仪表功能是否满足风险降低要求. ?国家平安监管总局关于增强化工过程平安治理的指导意 见安监总管三〔2021〕88 号?:对涉及重点监管危险化学 品、重点监管危险化工工艺和危险化学品重大危险源〔以下 统称〃两重点一重大〃〕的生产储存装置进行风险辨识分析, 要采用危险与可操作性分析〔HAZOP〕技术,一般每 3 年 进行一次.对其他生产储存装置的风险辨识分析,针对装置 不同的复杂程度,选用平安检查表 、 工 作 危 害 分 析 、 预 危 险 性 分 析 、 故 障 类 型 和 影 响 分 析〔FMEA〕、HAZOP 技术等 方法或多种方法组合,可每 5 年进行一次.目前 54 评估主要依靠保护层分析〔LOPA〕来确定每一个 平安仪表功能〔SIF〕的平安完整性等级〔SIL〕.一个典型的化工 过程包含的保护层,如本安设计、BPCS、报警与人员干预、 平安仪表系统、物理保护、释放后保护举措、工厂应急响应 和社区应急响应等〔如下列图示〕.LOPA 是一种半定量的风 险评估技术,一般使用初始事件频率、后顾严重程度和 IPL 失效频率的数量级大小来表征场景的风险.其步骤主要包括:1〕SIF 选择;2〕场景识别及筛选;3〕IE 确认;4〕IPL 评估;5〕场景频率计算;6〕风险评估与决策,分配 SIF 的 SIL 等级;7〕下一个 SIF 重复以上步骤,直至所有场景分析完毕.LOPA 分析是考验经验知识积累和方法掌握,对于 LOPA 分析团队,需具有工艺、仪表、平安、设备等多方面的经验 知识,熟悉各种不同化工生产装置的风险限制点.可以说, 一个 LOPA 分析团队水应急响应〔紧急播送、人员疏散、火灾消防等〕减压设施〔平安阀、爆破膜等〕报警及操作员干预物理防护〔抗爆墙、围堰等〕平安仪表系统〔 SIS 〕 平的上下,直接影响最终 LOPA 分析 的质量.在之前的一些工程中,我们所采用上海歌略 RiskCloud 软件,软件中内嵌了 HAZOP 分析的一些案例, 有些时候会对我们起到一些提示作用.使用 LOPA 模块定级 功能,虽然 Excel 做 LOPA 也没有问题,但其对于新手来说, 是一个挑战!采...
