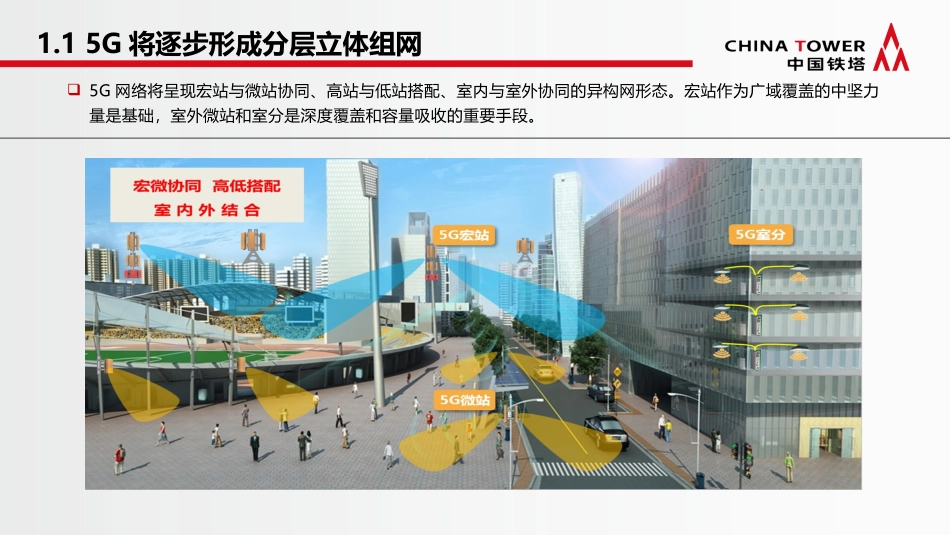

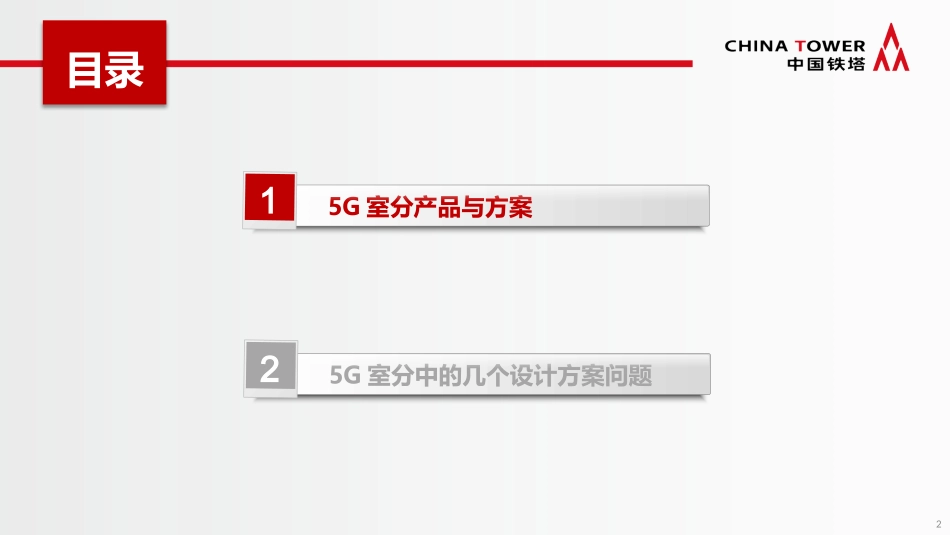

5G室分技术方案培训-方案与设计2020年4月目录5G室分产品与方案15G室分中的几个设计方案问题221.15G将逐步形成分层立体组网5G网络将呈现宏站与微站协同、高站与低站搭配、室内与室外协同的异构网形态。宏站作为广域覆盖的中坚力量是基础，室外微站和室分是深度覆盖和容量吸收的重要手段。1.2室内是5G的主要应用场景4G：70%的应用发生在室内场景；5G：85%的应用发生在室内场景。室内场景应用占比高5G室内应用提出了更高要求云AR/VR8K高清智能制造无线医疗带宽>100Mbps，时延2~10ms带宽≥100Mbps时延<10ms，定位精度<1米时延5~10ms1.35G室分建设面临三大挑战5G频段高，传播和穿透损耗大，难以通过室外覆盖室内，5G室分建设将面临建设规模大、建设成本高、落地实施难三大挑战，5G室分更需要进一步加大共享。建设规模大落地实施难建设成本高存量室分场景以及新建设的大型楼宇、地铁、高铁等都有5G建设需求。存量室分不支持3.5GHz频段，只有一部分支持2.6GHz频段，改造或新建的成本都很高。POIPOI2G信源3G信源4G信源功分器耦合器天线5G信源×绝大部分存量室分不支持5G频段5G室分主要在存量场景实施，室内空间资源不足，进场协调、落地实施困难。约100万存量室分新建场景+1.4无源室分是5G室内覆盖的技术之一传统无源室分在2/3/4G网络中得到广泛应用，更具成本优势，仍将是绝大部分普通场景性价比最优的5G室内覆盖方案。5G有源微站作为无源室分的补充，可以为少量地标性建筑（机场、高铁站、体育场馆）提供大容量服务。支持2×2MIMO1难以实现端到端监控2技术成熟，成本低3支持4×4MIMO1支持端到端监控2有源产品成本较高3无源室分有源微站无源室分：造价低（不含信源）有源微站：造价1-2倍以上电费2倍以上2.1面向5G的室分共享解决方案联合产业链同步推动低成本的5G无源和有源共享产品研发，提供多种解决方案互为补充，满足多样化场景建设需求，通过共享简化室分部署，最大化降低建设成本。5G无源室分低成本满足绝大部分楼宇场景覆盖满足高铁、地铁等隧道场景覆盖5G有源微站为少量地标性建筑提供大容量服务++2.2低成本的5G无源室分共享方案总部已研发了5GPOI、新型泄漏电缆等创新产品，支持三家运营商2/3/4/5G全频段共享接入，适应楼宇与隧道、新建与改造全场景需求，最大化节省建设成本。特点建设成本低1支持2/3/4/5G全频段接入2灵活支持单双通道3应用场景楼宇场景：绝大部分容量需求不高、内部隔断较多的住宅小区、地下停车场、电梯、写字楼、办公楼、宾馆酒店、休闲娱乐场所等。隧道场景：地铁隧道、高铁隧道、公路隧道。2.2.14G和5G无源室分共享方案对比4G和5G无源室分组网结构完全一致，5GPOI、器件、天线、泄漏电缆等产品在频段上进行了扩展，以支持5G新频段。信号分配网络（功分器、馈线等）室分天线馈线高品质无源器件POI或合路器2G信源3G信源LTE信源后级无源器件4G无源室分信号分配网络（功分器、馈线等）室分天线馈线高品质无源器件POI或合路器2G信源3G信源LTE信源后级无源器件5G无源室分5G信源频段和端口扩展频段扩展频段扩展频段扩展2.2.25G无源室分产品总部已发布5G无源室分产品系列标准，目前正在开展入网检测工作，预计一季度能在在线商务平台上线。下一步，对于单运营商合路器、室内外综合覆盖等特殊场景天线，也将制定标准，推动上线。已发布标准可通过【OA首页-创新平台-标准与方案-标准】进行查阅2.2.35GPOI实现室分全频段共享支持三家运营商2/3/4/5G全面接入，灵活支持电信联通共享建设、独立建设。透传型POI应用于隧道场景，利用基站小区合并的功能，减少800MHz、900MHz基站信源50%。研发4款5GPOI产品，支持三家运营商2/3/4/5G多达12套系统共享接入，全面满足新建和存量、隧道和楼宇全场景需求。序号产品类型产品规格应用场景15G-12频普通POI支持三家运营商2/3/4/5G共享新建楼宇室分或隧道室分项目25G-12频透传POI支持三家运营商2/3/4/5G共享,800/900MHz透传隧道室分，节省低频段信源数量35G-3频普通POI支持三家运营商5G系统共享已有4G覆盖的存量室分42.6GHz扩展POI支持移动5G接入存量室分存量室分馈入移动5G系统5GPOI实现三家运营商全频...
