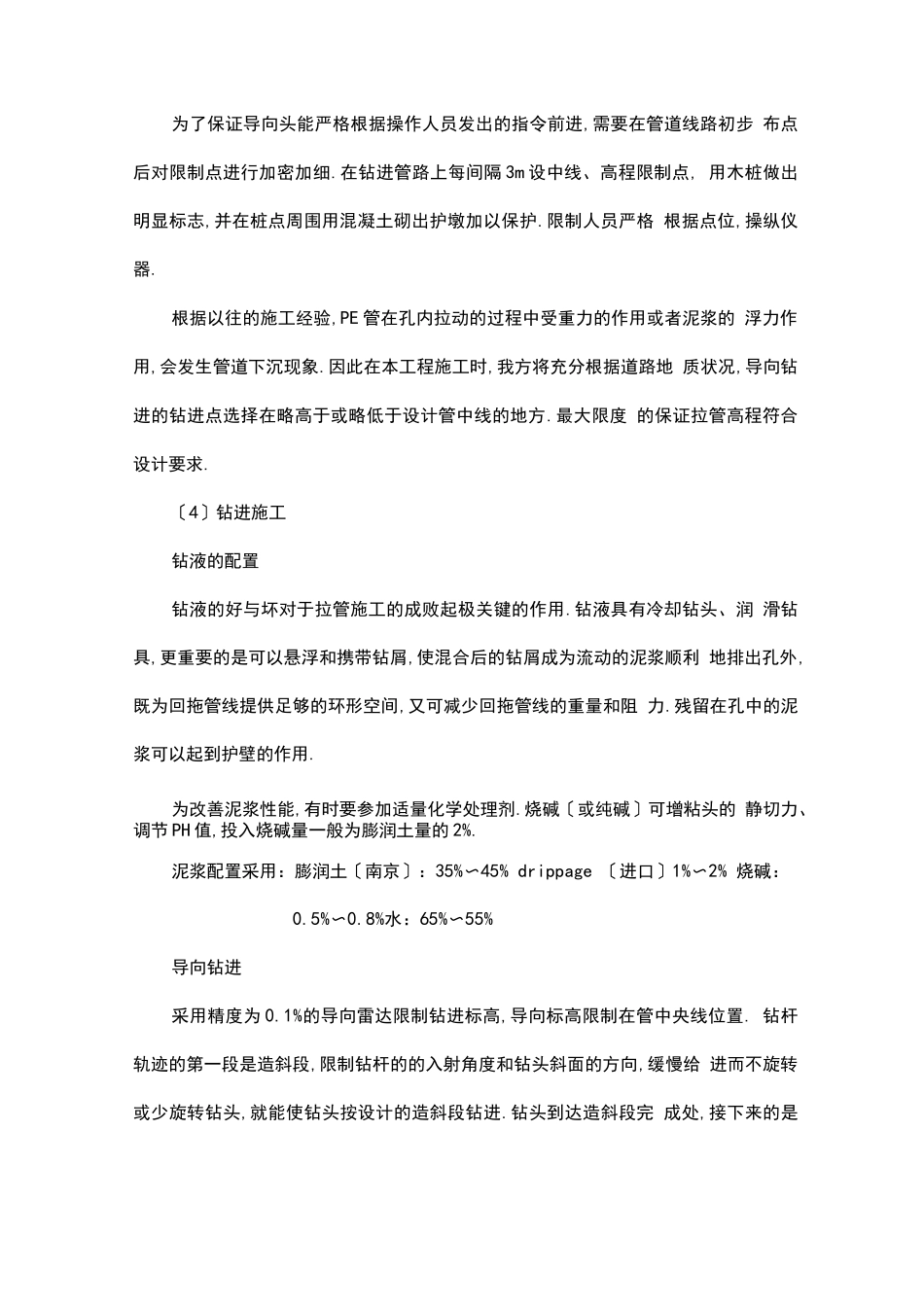

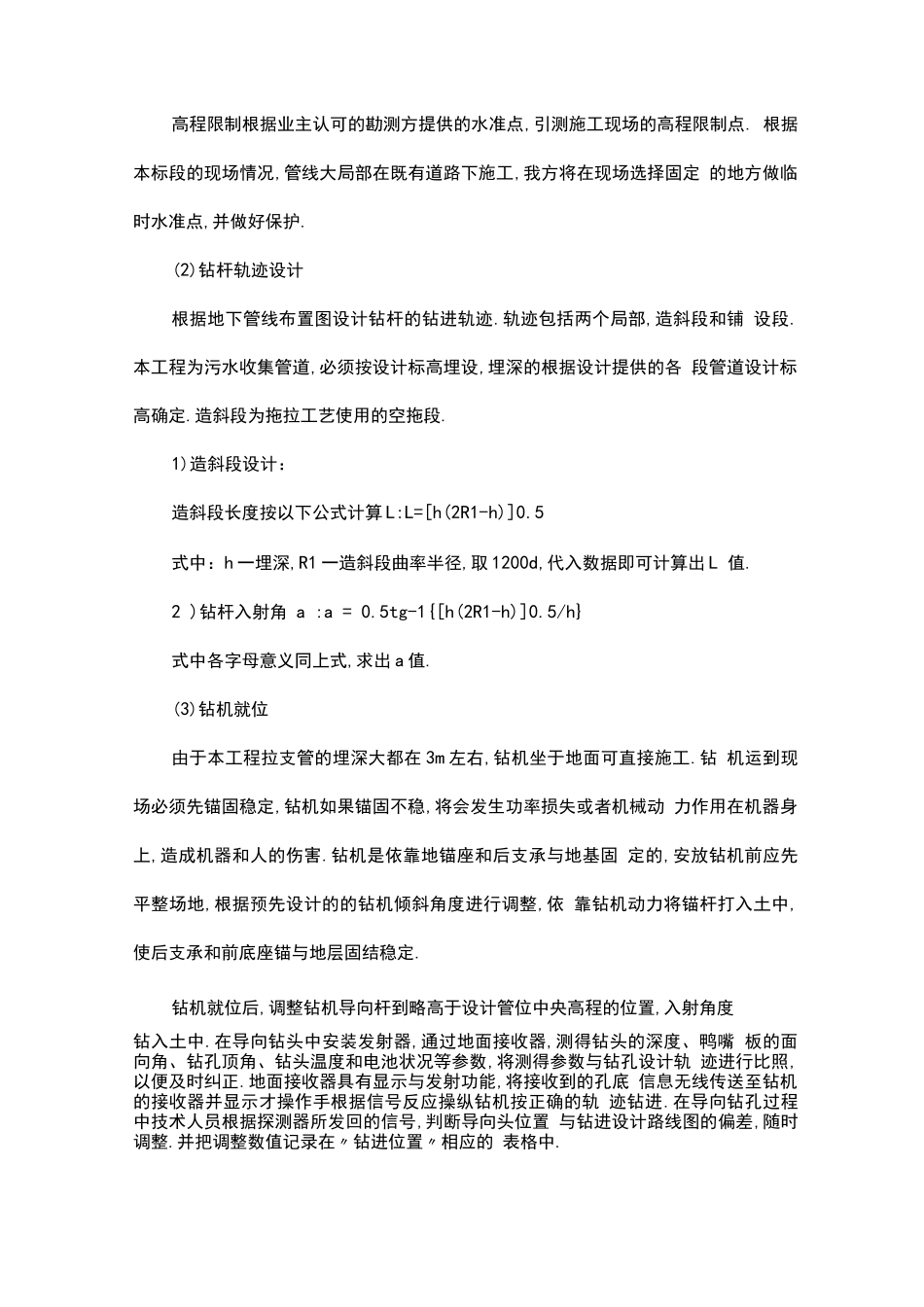

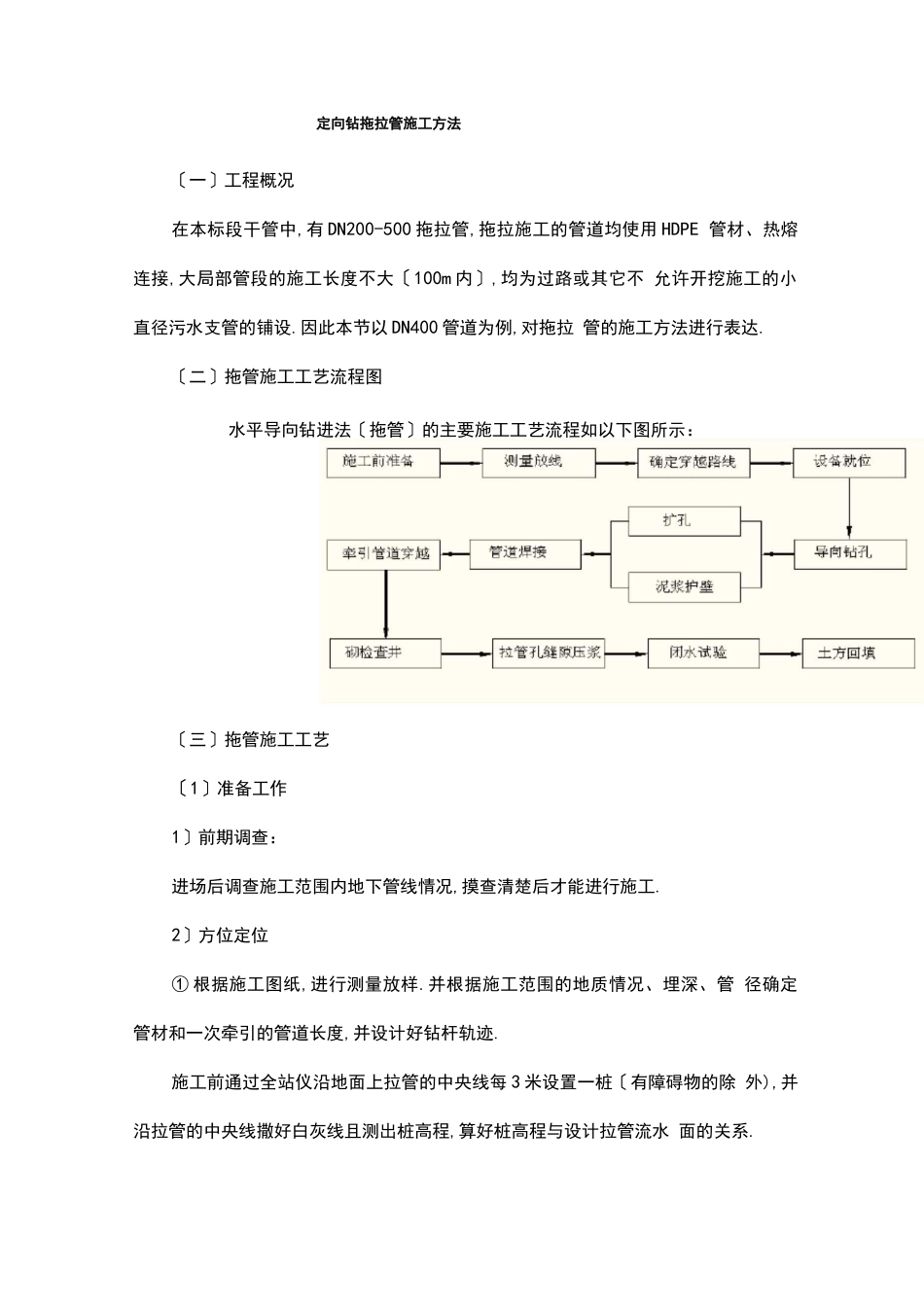

定向钻拖拉管施工方法〔一〕工程概况在本标段干管中,有 DN200-500 拖拉管,拖拉施工的管道均使用 HDPE 管材、热熔连接,大局部管段的施工长度不大〔100m 内〕,均为过路或其它不 允许开挖施工的小直径污水支管的铺设.因此本节以 DN400 管道为例,对拖拉 管的施工方法进行表达.〔二〕拖管施工工艺流程图水平导向钻进法〔拖管〕的主要施工工艺流程如以下图所示：〔三〕拖管施工工艺〔1〕准备工作1〕前期调查：进场后调查施工范围内地下管线情况,摸查清楚后才能进行施工.2〕方位定位① 根据施工图纸,进行测量放样.并根据施工范围的地质情况、埋深、管 径确定管材和一次牵引的管道长度,并设计好钻杆轨迹.施工前通过全站仪沿地面上拉管的中央线每 3 米设置一桩〔有障碍物的除 外),并沿拉管的中央线撒好白灰线且测出桩高程,算好桩高程与设计拉管流水 面的关系.高程限制根据业主认可的勘测方提供的水准点,引测施工现场的高程限制点. 根据本标段的现场情况,管线大局部在既有道路下施工,我方将在现场选择固定 的地方做临时水准点,并做好保护.(2)钻杆轨迹设计根据地下管线布置图设计钻杆的钻进轨迹.轨迹包括两个局部,造斜段和铺 设段.本工程为污水收集管道,必须按设计标高埋设,埋深的根据设计提供的各 段管道设计标高确定.造斜段为拖拉工艺使用的空拖段.1)造斜段设计：造斜段长度按以下公式计算 L:L=[h(2R1-h)]0.5式中：h 一埋深,R1 一造斜段曲率半径,取 1200d,代入数据即可计算出 L 值.2 )钻杆入射角 a :a = 0.5tg-1{[h(2R1-h)]0.5/h}式中各字母意义同上式,求出 a 值.(3)钻机就位由于本工程拉支管的埋深大都在 3m 左右,钻机坐于地面可直接施工.钻 机运到现场必须先锚固稳定,钻机如果锚固不稳,将会发生功率损失或者机械动 力作用在机器身上,造成机器和人的伤害.钻机是依靠地锚座和后支承与地基固 定的,安放钻机前应先平整场地,根据预先设计的的钻机倾斜角度进行调整,依 靠钻机动力将锚杆打入土中,使后支承和前底座锚与地层固结稳定.钻机就位后,调整钻机导向杆到略高于设计管位中央高程的位置,入射角度钻入土中.在导向钻头中安装发射器,通过地面接收器,测得钻头的深度、鸭嘴 板的面向角、钻孔顶角、钻头温度和电池状况等参数,将测得参数与钻孔设计轨 迹进行比照,以便及时纠正.地面接收器具有显示与发射功能,将接收到的孔底 信息无线传送至钻机的接收器并显示才操作手根据信号反应操纵钻机按正确的轨 迹钻进.在导向钻孔...
