新老桥梁横向拼宽设计原则VIP免费

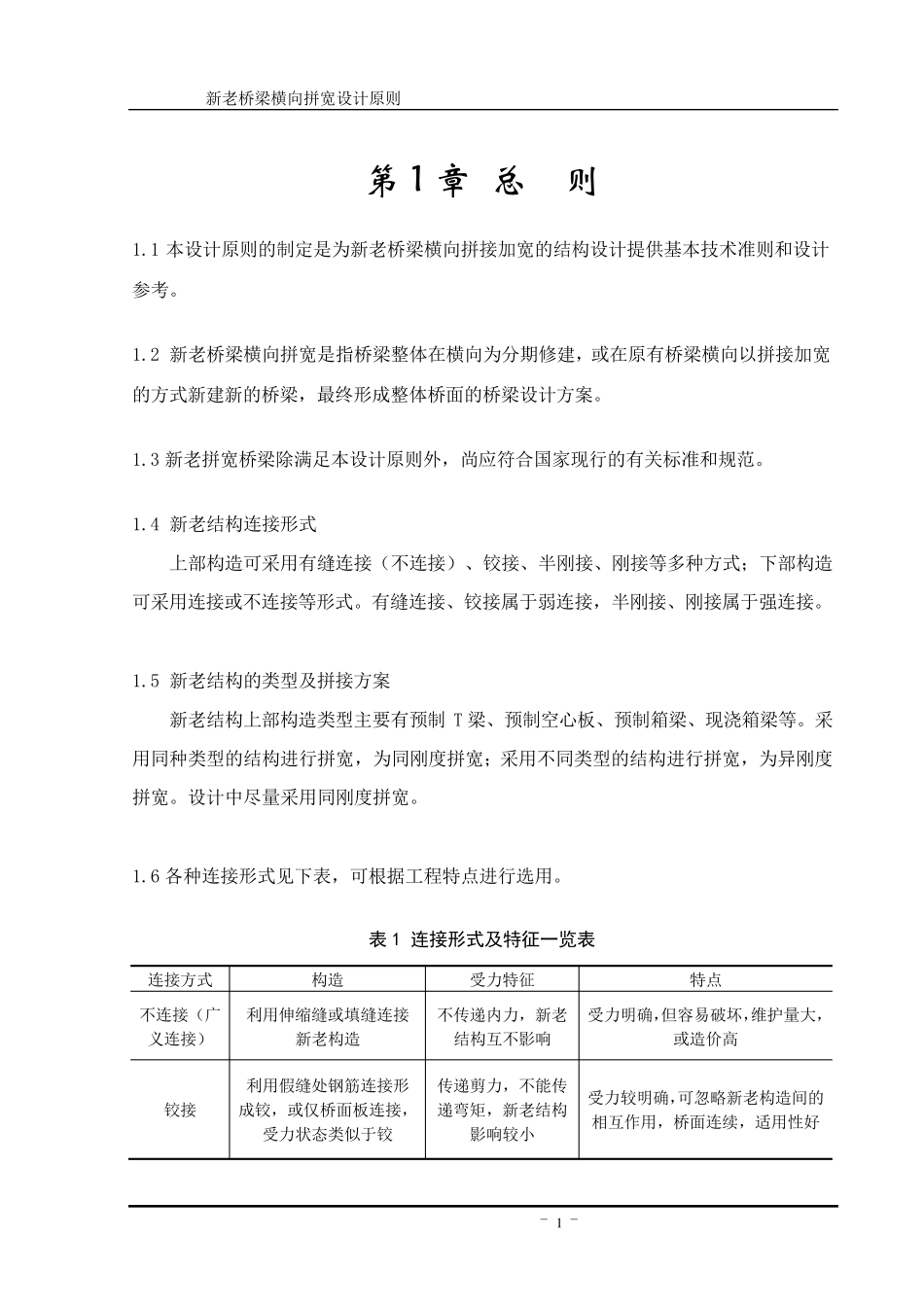

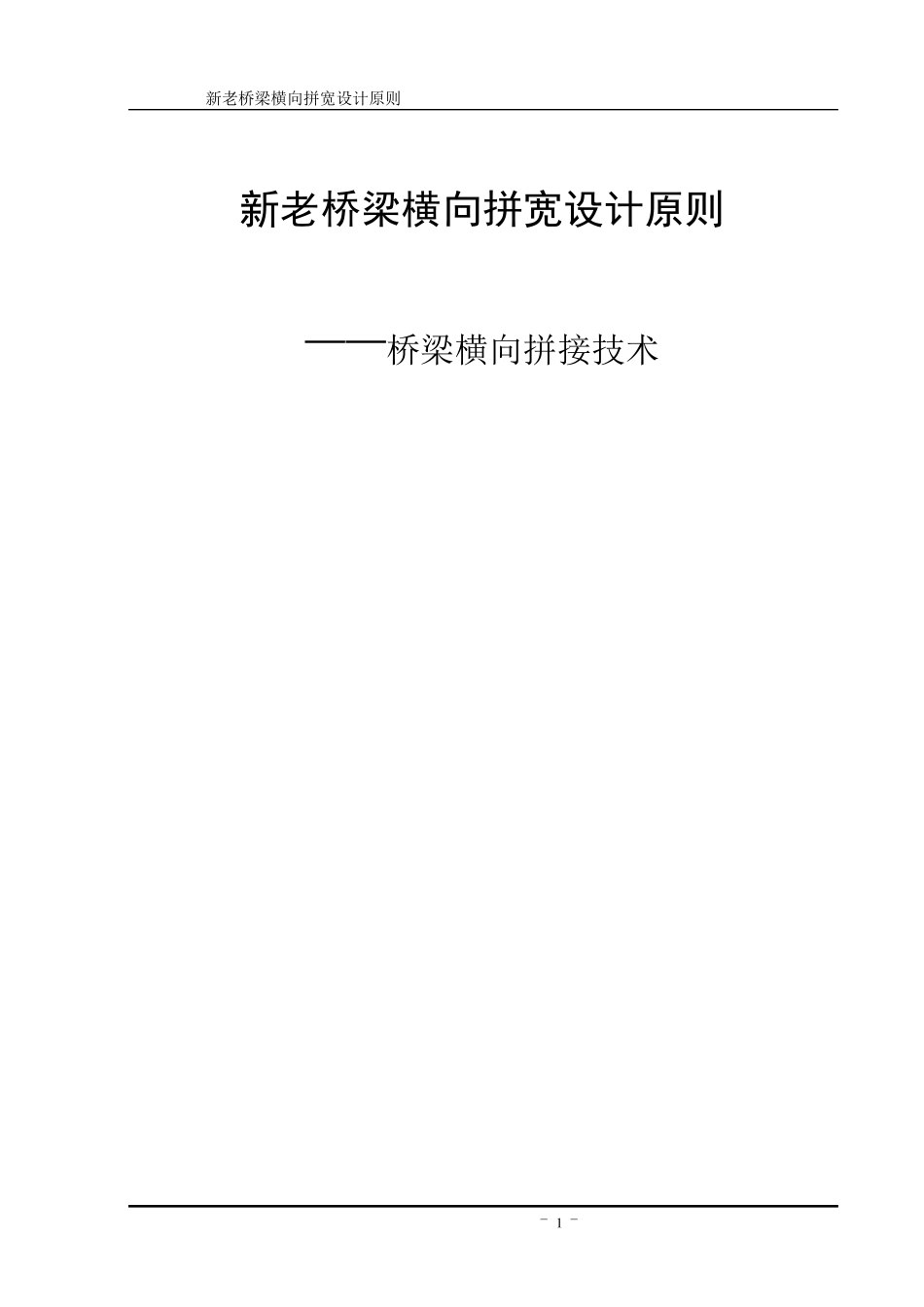

新老桥梁横向拼宽设计原则 - 1 - 新老桥梁横向拼宽设计原则 ——桥梁横向拼接技术 新老桥梁横向拼宽设计原则 - 2 - 目 录 第1 章 总 则 ..................................................................................................... 1 第2 章 测量调查要求 ......................................................................................... 2 第3 章 设计原则 ................................................................................................. 4 新老桥梁横向拼宽设计原则 - 1 - 第1 章 总 则 1.1 本设计原则的制定是为新老桥梁横向拼接加宽的结构设计提供基本技术准则和设计参考。 1.2 新老桥梁横向拼宽是指桥梁整体在横向为分期修建，或在原有桥梁横向以拼接加宽的方式新建新的桥梁，最终形成整体桥面的桥梁设计方案。 1.3 新老拼宽桥梁除满足本设计原则外，尚应符合国家现行的有关标准和规范。 1.4 新老结构连接形式 上部构造可采用有缝连接（不连接）、铰接、半刚接、刚接等多种方式；下部构造可采用连接或不连接等形式。有缝连接、铰接属于弱连接，半刚接、刚接属于强连接。 1.5 新老结构的类型及拼接方案 新老结构上部构造类型主要有预制T 梁、预制空心板、预制箱梁、现浇箱梁等。采用同种类型的结构进行拼宽，为同刚度拼宽；采用不同类型的结构进行拼宽，为异刚度拼宽。设计中尽量采用同刚度拼宽。 1.6 各种连接形式见下表，可根据工程特点进行选用。 表1 连接形式及特征一览表 连接方式 构造 受力特征 特点 不连接（广义连接） 利用伸缩缝或填缝连接新老构造 不传递内力，新老结构互不影响 受力明确，但容易破坏，维护量大，或造价高 铰接 利用假缝处钢筋连接形成铰，或仅桥面板连接，受力状态类似于铰 传递剪力，不能传递弯矩，新老结构影响较小 受力较明确，可忽 略 新老构造间 的相 互作 用，桥面连续 ，适 用性 好 新 老 桥 梁 横 向 拼 宽 设 计 原 则 - 2 - 半 刚 接 采 用 深 铰 或 加 厚 的 桥 面板 连 接 不 仅 能 传 递 剪 力 ，还 传 递 部 分 的 弯 矩 受 力 不 明 确 ，但 较 好 地 解 决 不 均 匀沉 降 引 起 的 开 裂 ，新 结 构 对 原 有 构造 能 形 成 一 定 加 固 作 用 ，桥 面 平 顺 刚 接 采 用...
