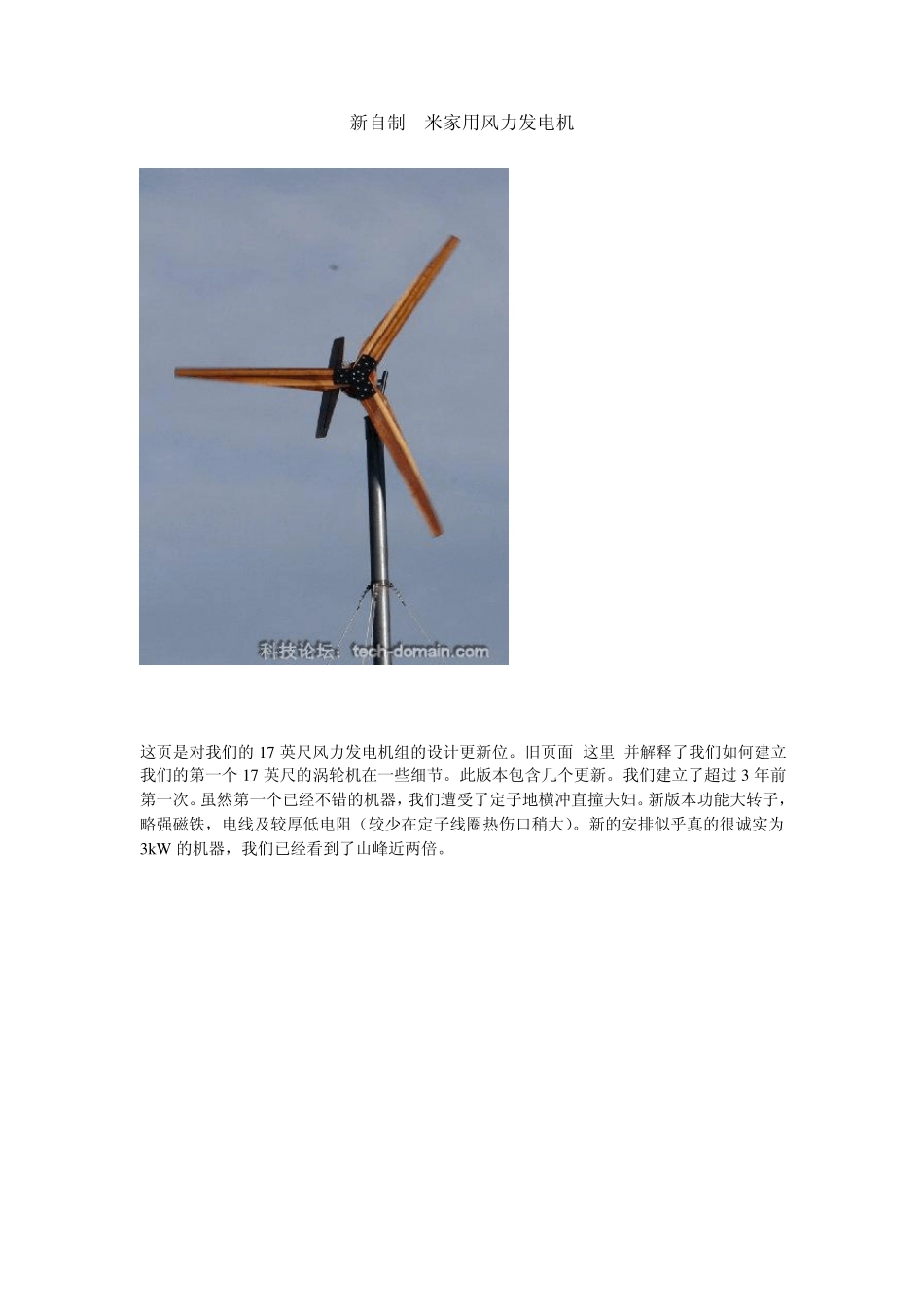

新自制5米家用风力发电机 这页是对我们的17 英尺风力发电机组的设计更新位。旧页面 这里 并解释了我们如何建立我们的第一个 17 英尺的涡轮机在一些细节。此版本包含几个更新。我们建立了超过 3 年前第一次。虽然第一个已经不错的机器，我们遭受了定子地横冲直撞夫妇。新版本功能大转子，略强磁铁，电线及较厚低电阻（较少在定子线圈热伤口稍大）。新的安排似乎真的很诚实为3kW 的机器，我们已经看到了山峰近两倍。 以上图为与繁荣的尾巴最异常的金属部件，尾叶支架和管道之间的偏航轴承适合件，发电机和头部。本页面是不是意味着，作为计划，但更多的日记对于一些具体细节 - 如何去建立这种机器。你应该阅读我们的网页约 直径 10 英尺的风力发电机组建设 了解更多详情。该网页之间，这 1 - 你应该可以把它的大部分在一起。如果你有问题，我们很乐意把你的电子邮件。 1 - 定子支架gu ssets。这是三角件变硬定子支架。他们提出从 1 / 4 英寸钢。他们是 6 英寸长，1.5 英寸高的一端，和1 / 2 英寸在高 2 - 轮毂。这是一个拖车轮毂，我相信它的设计为一轴6000 磅。我从这些公司西南轮 这里。它配备了轴承和主轴的1＃42 可从同一家公司。这符合枢纽之间的磁铁转子。背面转子适合直到违背了枢纽背部和很多时候，我们必须打开稍微一车床，使转子会刷新到轮毂阻碍该中心回来。 3 - 主轴住房。这是该定子支架焊接位 - 它支持在它的中心主轴。其 5 英寸直径的附表。 40管5.75 英寸长。 4 - 定子支架。它有 6'武器'的支持定子。它的削减 1 / 4 英寸厚的钢板。在中心孔的直径为2.25 英寸。在最后的洞是 5 / 8 英寸直径（允许为5 / 8 英寸螺纹钉所有我们用来举行与定子） 5 - 偏航轴承。偏航轴承管，在塔存根适合。它的4 英寸直径的管道，30 英寸长。 6 - 永磁转子。他们切断从 1 / 2 英寸厚的钢，他们在直径 18 英寸。我们把冷却 6 孔（前转子和调整）围绕中心。他们在直径为1.75 英寸间隔均匀半径约 4 英寸。当然，我们也有 6个为螺柱 5 / 8 英寸和6 个直径在前面孔转子可挖孔螺丝 1/2-13 太平顶进。 7 - 主轴。这是一个标准＃42 主轴适合的枢纽 - 我们得到了来自西南轮公司。 8 - 偏航轴承盖。它的削减 1 / 4 英寸钢在偏航轴承顶部配合。它的4 英寸和1.25 英寸外径内径。 4“直径适合的路线（从发电机线）是通过传递到塔里面的偏航轴承，1.25 ...
