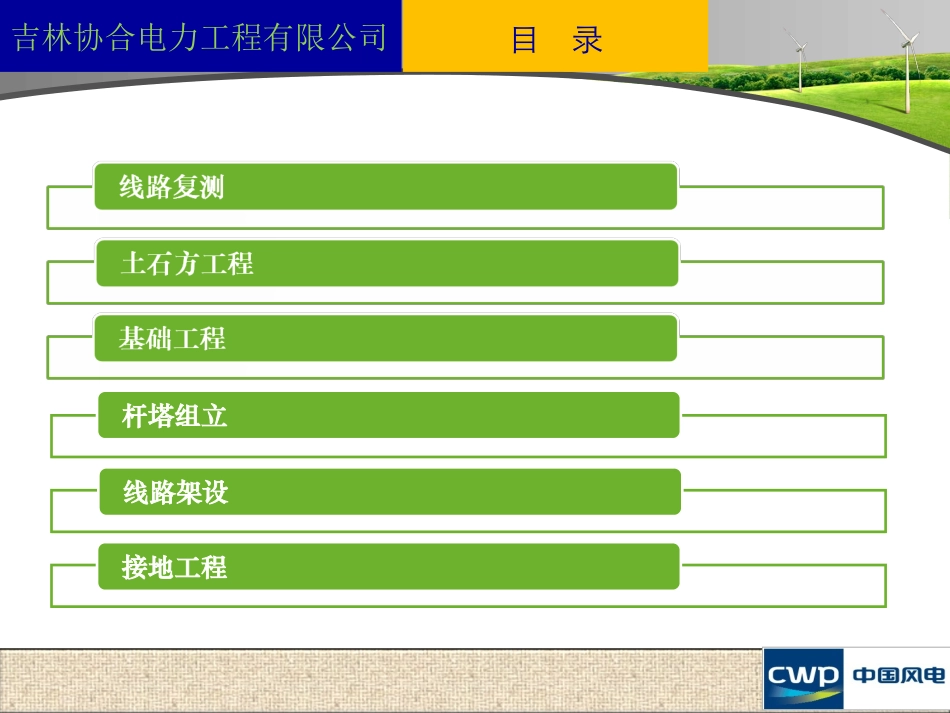

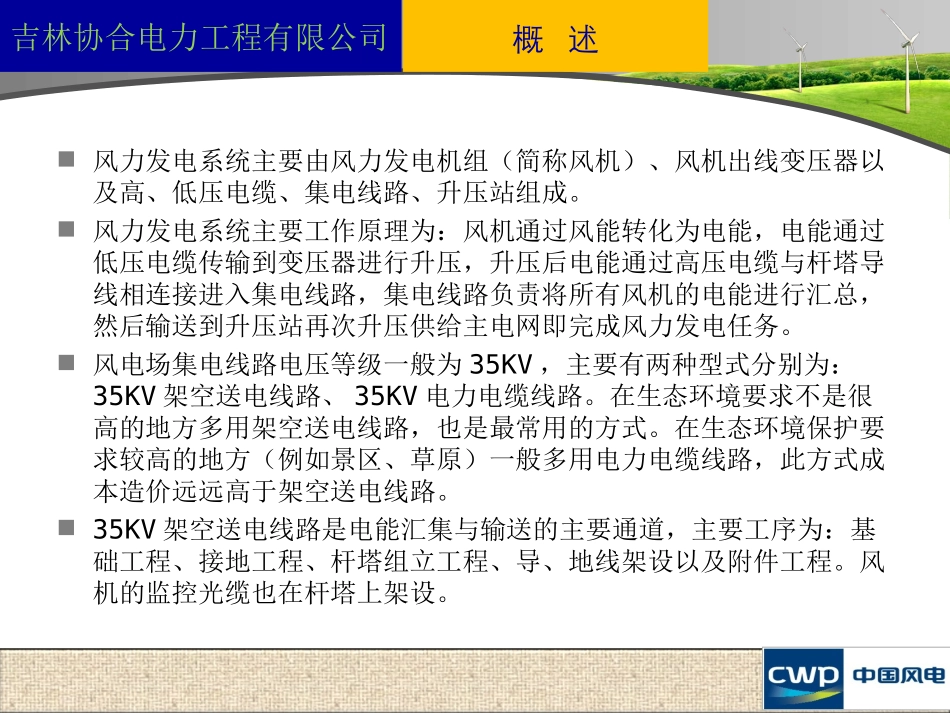

LOGO吉林协合电力工程有限公司35KV集电线路分包培训课件做事精益求精工作尽职尽责服务热诚至上投身公益事业LOGO吉林协合电力工程有限公司风力发电系统主要由风力发电机组（简称风机）、风机出线变压器以及高、低压电缆、集电线路、升压站组成。风力发电系统主要工作原理为：风机通过风能转化为电能，电能通过低压电缆传输到变压器进行升压，升压后电能通过高压电缆与杆塔导线相连接进入集电线路，集电线路负责将所有风机的电能进行汇总，然后输送到升压站再次升压供给主电网即完成风力发电任务。风电场集电线路电压等级一般为35KV，主要有两种型式分别为：35KV架空送电线路、35KV电力电缆线路。在生态环境要求不是很高的地方多用架空送电线路，也是最常用的方式。在生态环境保护要求较高的地方（例如景区、草原）一般多用电力电缆线路，此方式成本造价远远高于架空送电线路。35KV架空送电线路是电能汇集与输送的主要通道，主要工序为：基础工程、接地工程、杆塔组立工程、导、地线架设以及附件工程。风机的监控光缆也在杆塔上架设。概述LOGO吉林协合电力工程有限公司目录杆塔组立线路架设接地工程LOGO吉林协合电力工程有限公司管理的控制条件线路复测建立完善的图纸会审程序图纸会审的要点图纸会审的注意事项LOGO吉林协合电力工程有限公司线路复测LOGO吉林协合电力工程有限公司线路复测LOGO吉林协合电力工程有限公司线路复测LOGO吉林协合电力工程有限公司线路复测LOGO杆塔的档距杆塔的高程横、顺线路方向的偏差转角杆塔的角度杆塔位间被跨越物的标高吉林协合电力工程有限公司线路复测l2l1aba/b=l1/l2光学经纬仪相思三角形原理LOGO吉林协合电力工程有限公司线路复测三角形排列上下排列平行排列LOGO吉林协合电力工程有限公司线路复测风场35KV“”集电线路的导线排列多为：平行排列（如：门型“”杆塔）；三角形排列（如：ZS、JS型铁塔等）；双回路“”铁塔排列为上、中、下排列（如：ZGU4、JGU2型铁塔）。由于导线的排列方式不是统一的，所以，档距太近而又不是使用同一种杆塔型式的直线塔由于导线的排列间距的方式不同。就会造成直线杆塔悬垂绝缘子无法满足规程7.6.6的规定：悬垂线夹安装后，绝缘子串应垂直地平面，个别情况其顺线路方向与垂直位置的偏移角不应超过5°，且最大偏移值不应超过200mm。据观察35KV集电线路若不同导线排列方式的杆塔，档距在若在70米以内的就无法保证绝缘子倾斜5°的要求。LOGO吉林协合电力工程有限公司土石方工程施工准备基面平整质量检验基础分坑基坑开挖基坑回填现场清理接地沟开挖接地沟回填质量检验LOGO吉林协合电力工程有限公司土石方工程axCAOB45°aDCAOB45°axDCAOB45°axDAOBO’a½(180°-a)正方形基础分坑矩形基础分坑转角铁塔基础分坑位移基础铁塔分坑LOGO吉林协合电力工程有限公司土石方工程杆塔基础的坑深以施工基面为基准，拉线基础坑深以拉线基础中心的地面标高为基准。在有光缆、电缆及管道等地下设施开挖时，应事先取得有关管理部门的同意，并有相关的安全措施且有专人监护；严禁用冲击工具或机械挖掘。基坑开挖发现地基土质与设计不符或发现天然空洞、古墓等，及时通知设计及有关单位进行处理。接地沟的开挖的长度和深度要符合设计要求并不得有负偏差，沟中影响接地体与土壤接触的杂物及时清除，在山坡上开挖接地够时要沿等高线开挖，两接地沟间平行距离要大于5m。LOGO吉林协合电力工程有限公司基础工程Level1Level2Level3Level4Level5施工准备质量检验钢筋制作安装模板支设基础浇筑LOGO吉林协合电力工程有限公司基础工程主角钢插入式基础地脚螺栓式基础金属预制基础岩石基础灌注桩基础基础的分类筏型砼预制基础联合基础LOGO吉林协合电力工程有限公司模板支设前的控制要点：水泥、石子、沙子、钢筋合格证、质量证明文件齐全，进场后的复检报告合格。混凝土配合比已确定并报验通过。现场的物料准备齐全、堆放整齐。按设计图尺寸对基坑进行验收。基础经过设计单位验槽合格。钢筋安装时，钢筋的品种、级别、规格、和数量必须符合要求。钢筋的绑扎要求如下表基础工程浇筑现场石子堆放浇...
