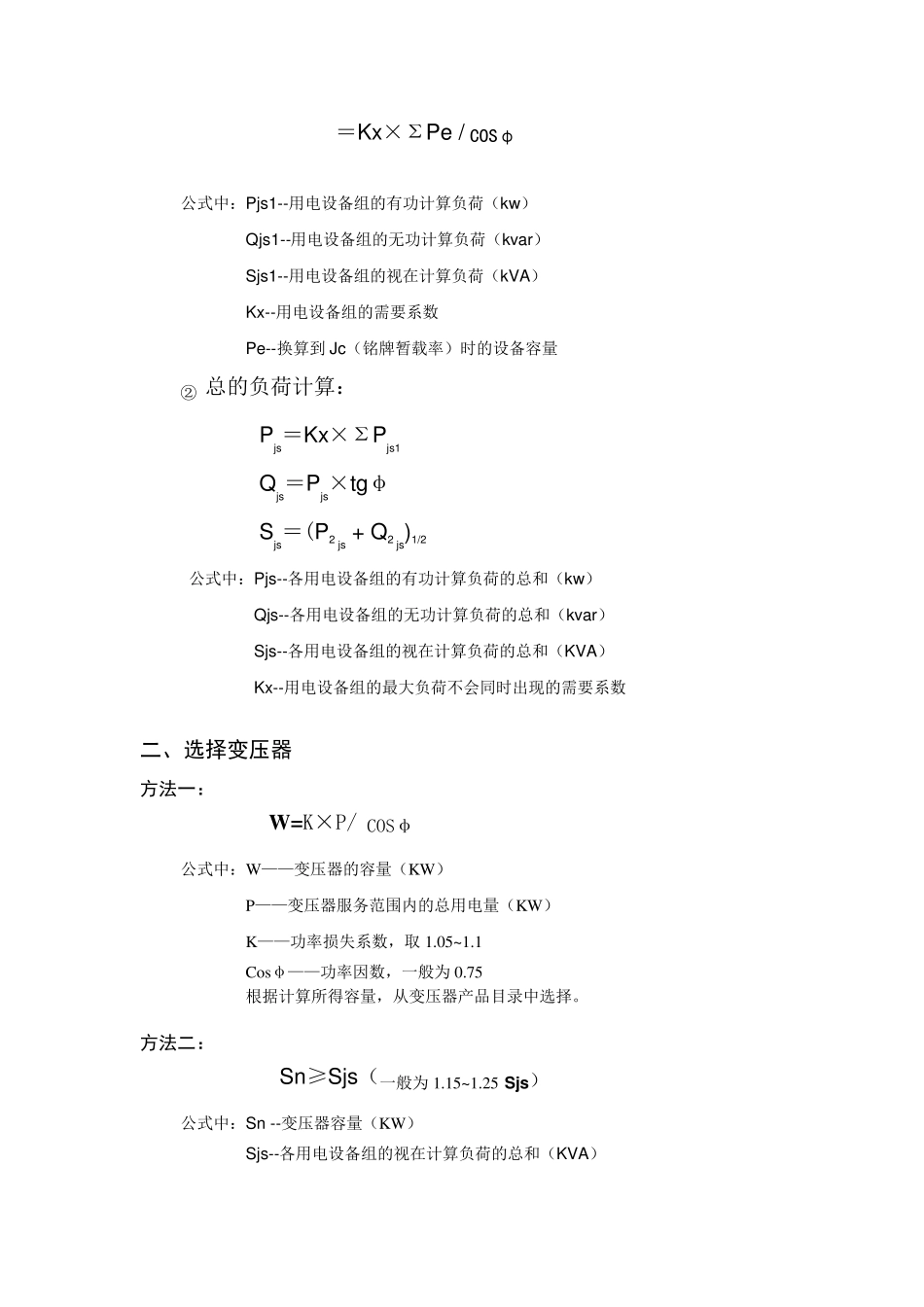

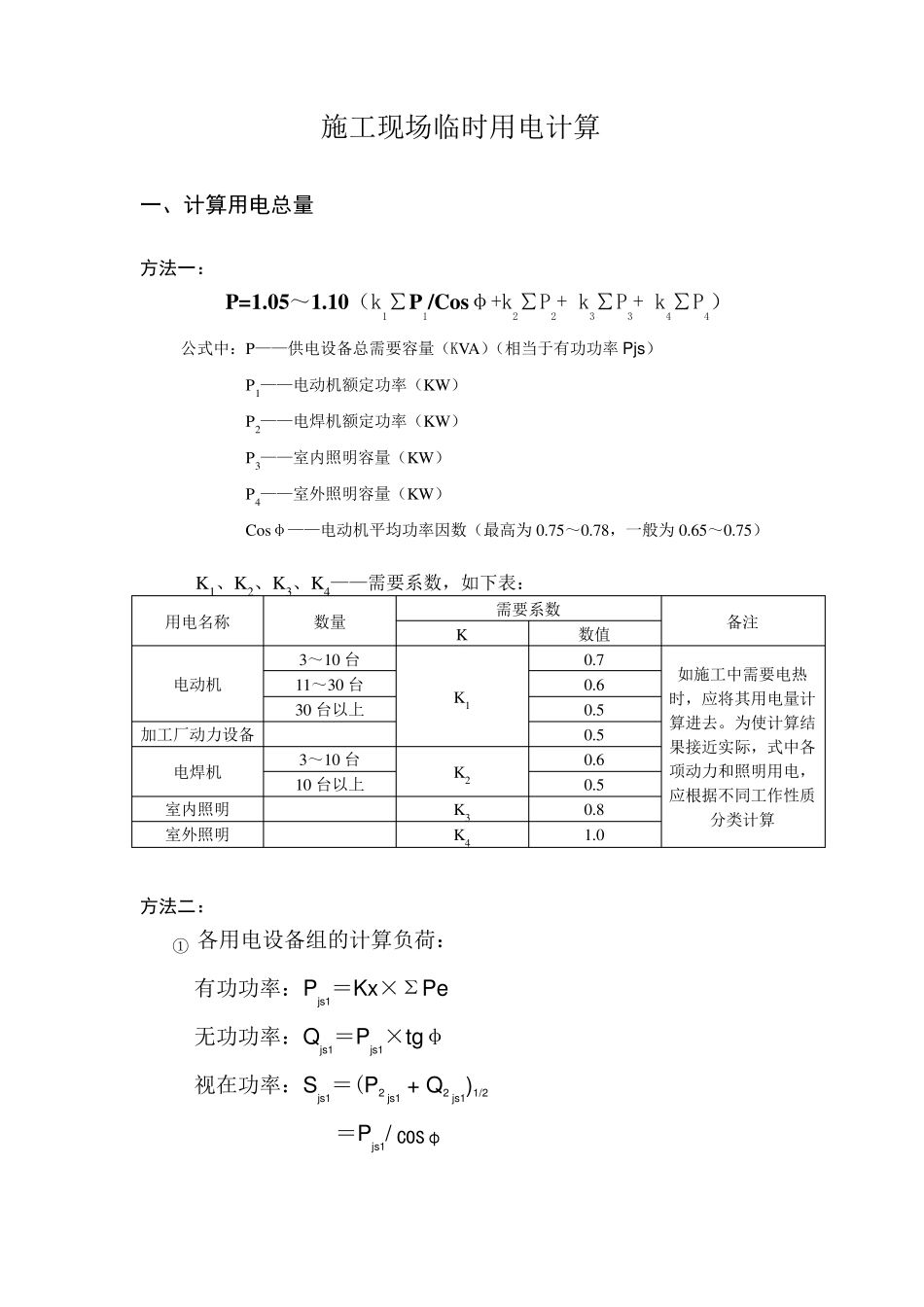

施工现场临时用电计算 一、计算用电总量 方法一： P=1.05～1.10（k1∑P1/Cosφ+k2∑P2+ k3∑P3+ k4∑P4） 公式中：P——供电设备总需要容量（KVA）（相当于有功功率Pjs） P1——电动机额定功率（KW） P2——电焊机额定功率（KW） P3——室内照明容量（KW） P4——室外照明容量（KW） Cosφ——电动机平均功率因数（最高为0.75～0.78，一般为0.65～0.75） K1、K2、K3、K4——需要系数，如下表： 用电名称 数量 需要系数 备注 K 数值 电动机 3～10 台 K1 0.7 如施工中需要电热时，应将其用电量计算进去。为使计算结果接近实际，式中各项动力和照明用电，应根据不同工作性质分类计算 11～30 台 0.6 30 台以上 0.5 加工厂动力设备 0.5 电焊机 3～10 台 K2 0.6 10 台以上 0.5 室内照明 K3 0.8 室外照明 K4 1.0 方法二： ① 各用电设备组的计算负荷： 有功功率：Pjs1＝Kx ×ΣPe 无功功率：Qjs1＝Pjs1×tgφ 视在功率：Sjs1＝(P2 js1 + Q2 js1)1/2 ＝Pjs1/ COSφ ＝Kx×ΣPe / COSφ 公式中：Pjs1--用电设备组的有功计算负荷（kw） Qjs1--用电设备组的无功计算负荷（kvar） Sjs1--用电设备组的视在计算负荷（kVA） Kx--用电设备组的需要系数 Pe--换算到 Jc（铭牌暂载率）时的设备容量 ② 总的负荷计算： Pjs＝Kx×ΣPjs1 Qjs＝Pjs×tgφ Sjs＝(P2 js + Q2 js)1/2 公式中：Pjs--各用电设备组的有功计算负荷的总和（kw） Qjs--各用电设备组的无功计算负荷的总和（kvar） Sjs--各用电设备组的视在计算负荷的总和（KVA） Kx--用电设备组的最大负荷不会同时出现的需要系数 二、选择变压器 方法一： W =K×P/ COSφ 公式中：W——变压器的容量（KW） P——变压器服务范围内的总用电量（KW） K——功率损失系数，取 1.05~1.1 Cosφ——功率因数，一般为 0.75 根据计算所得容量，从变压器产品目录中选择。 方法二： Sn≥Sjs（一般为 1.15~1.25 Sjs ） 公式中：Sn --变压器容量（KW） Sjs--各用电设备组的视在计算负荷的总和（KVA） 三、确定配电导线截面积 ① 按导线安全载流量选择导线截面 三相四线制线路上的电流计算公式： I= P/√3 V COSφ（≈1.5~2P） 二线制线路上的电流计算公式： I= P/ V COSφ 公式中：I——导线中的负荷电流（A） V——供电电压（KV） P——变压器服务范围内的总用电量（KW） Cosφ——功率因数，一般为0.75...
