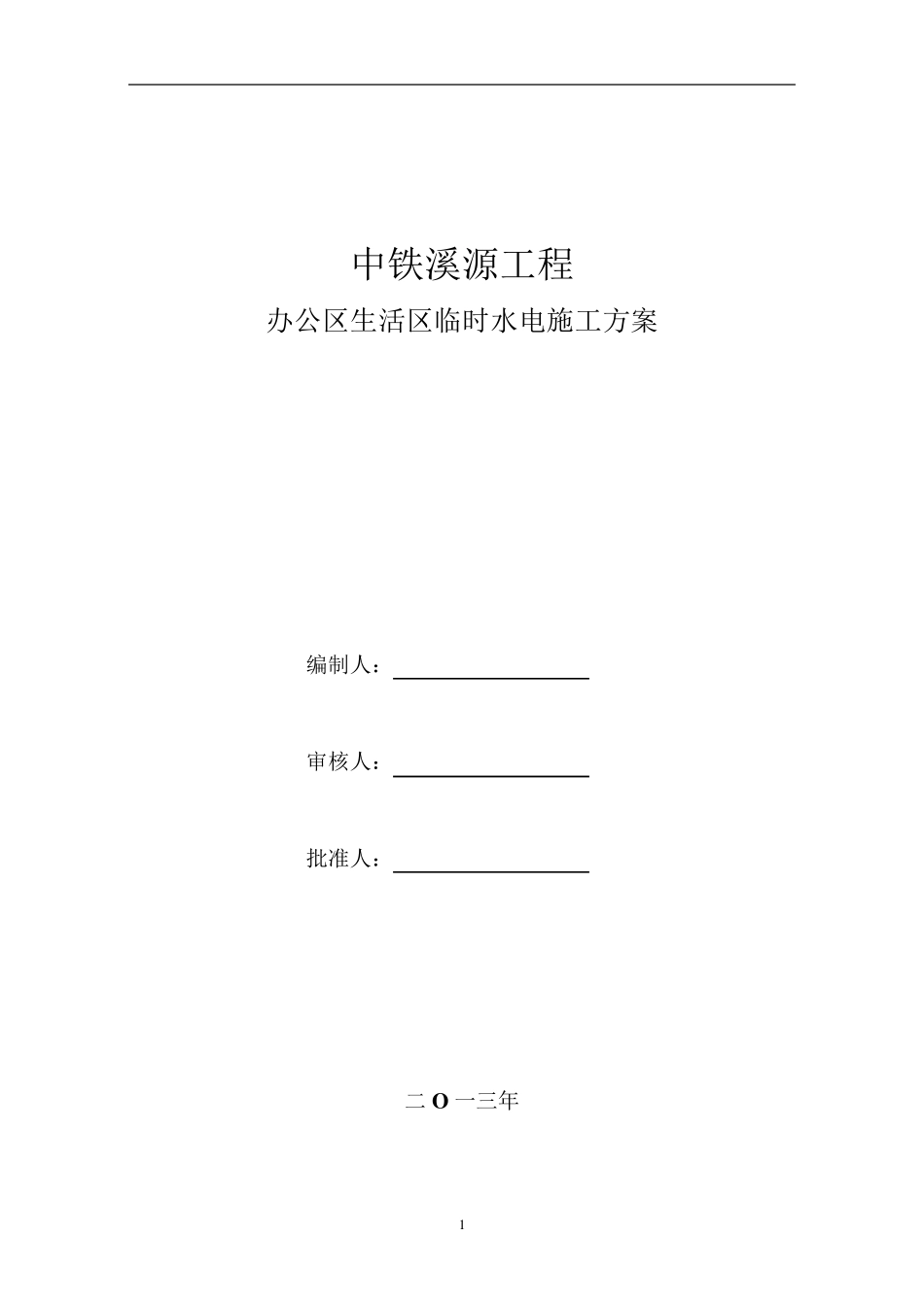

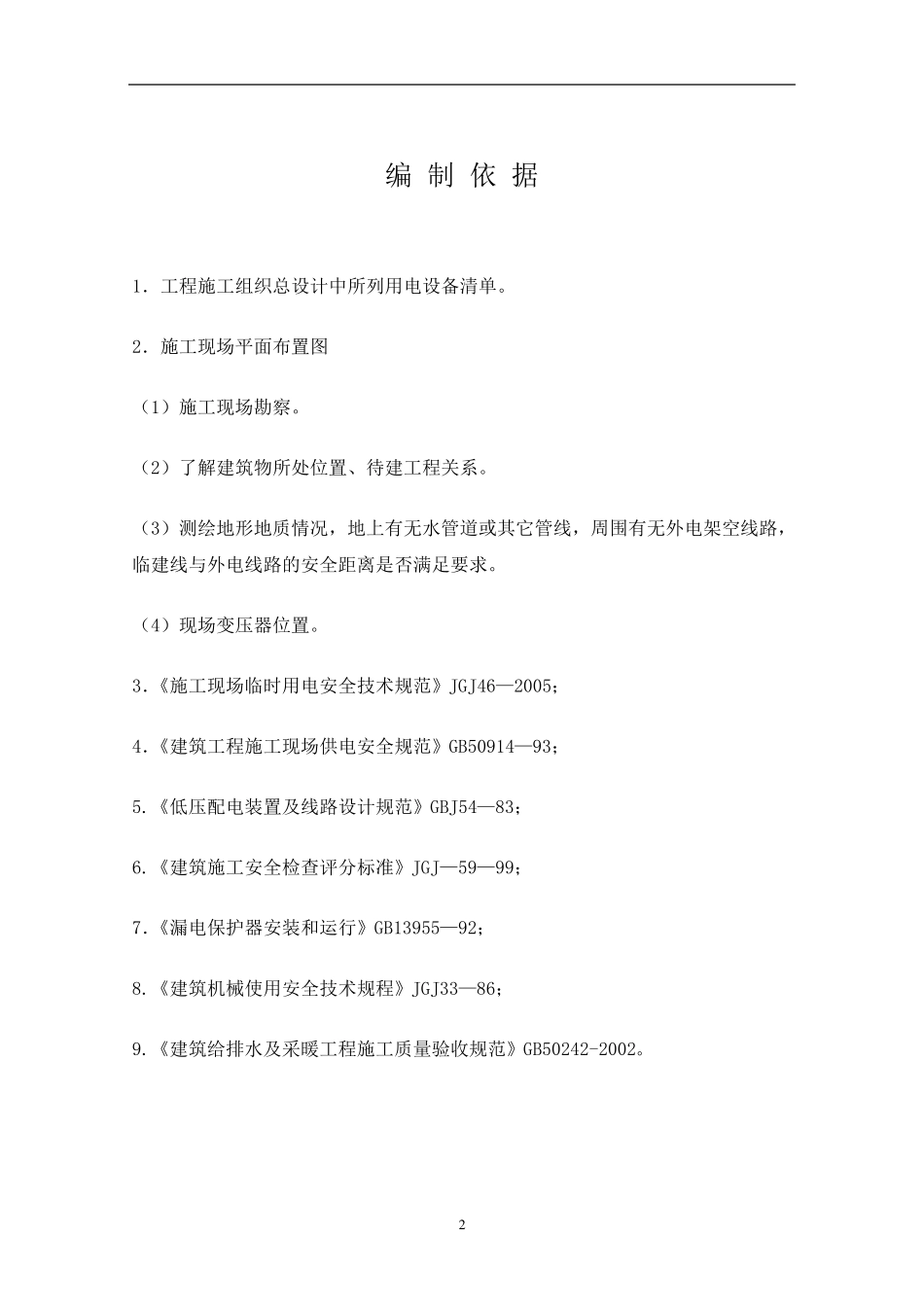

1 中铁溪源工程 办公区生活区临时水电施工方案 编制人： 审核人： 批准人： 二O 一三年 2 编 制 依 据 1．工程施工组织总设计中所列用电设备清单。 2．施工现场平面布置图 （1）施工现场勘察。 （2）了解建筑物所处位置、待建工程关系。 （3）测绘地形地质情况，地上有无水管道或其它管线，周围有无外电架空线路，临建线与外电线路的安全距离是否满足要求。 （4）现场变压器位置。 3．《施工现场临时用电安全技术规范》JGJ46—2005； 4．《建筑工程施工现场供电安全规范》GB50914—93； 5.《低压配电装置及线路设计规范》GBJ54—83； 6.《建筑施工安全检查评分标准》JGJ—59—99； 7．《漏电保护器安装和运行》GB13955—92； 8.《建筑机械使用安全技术规程》JGJ33—86； 9.《建筑给排水及采暖工程施工质量验收规范》GB50242-2002。 3 一、简介 （1）.本项目工程临建分为办公和生活两个区域。 （2）.办公区占地面积 760 ㎡, 办公区建筑面积 531 ㎡。 生活区占地面积1027 ㎡, 生活区建筑面积 852 ㎡。 二、施工组织机构图 现场电气部分设计 一、办公区生活区现场布置 新建办公区、生活区位于距离施工现场南大约 100 米，办公区、生活区内设置办公室、会议室、活动室、宿舍、食堂、厕所、浴室等设施，满足职工休息以及文化活动的需要。 项目经理 安装作业班组 给排水、电气施工技术员 安全监督员 4 其中设办公室14 间，会议室一个，活动室一个，工人宿舍28 间，超市一个，食堂3 个，以及男厕所、男浴室、女厕所和女浴室各 2 个。 二、办公区生活区电气设计 1、办公区生活区用电设备登记表 序号 设备名称 数量 单 台 负荷量（w） 合 计 负荷量（kw） 1 宿舍照明 30 60 1.8 2 宿舍插座 52 500 26 3 空调 20 2000 40 4 超市照明 1 160 0.16 5 超市空调 1 2000 2 6 超市插座 4 1000 4 7 厕所及浴室照明 7 60 0.42 8 办公室会议室食堂餐厅普通插座 122 1000 122 9 会议室餐厅空调插座 2 4000 8 10 食堂操作间插座 2 5000 10 11 办公室会议室活动室照明 36 40 1.44 12 食堂照明 2 100 0.2 13 开水炉 2 5000 10 合计 226.02 5 2. 最大同时使用负荷计算 最大同时使用设备计算有功功率： 功率因数取0.9 时，最大同时使用设备计算视在功率： ΣPjs＝ΣPs*cosφ＝226.02KW*0.9=203.42KW 3、用电总容量 K*P 0....
