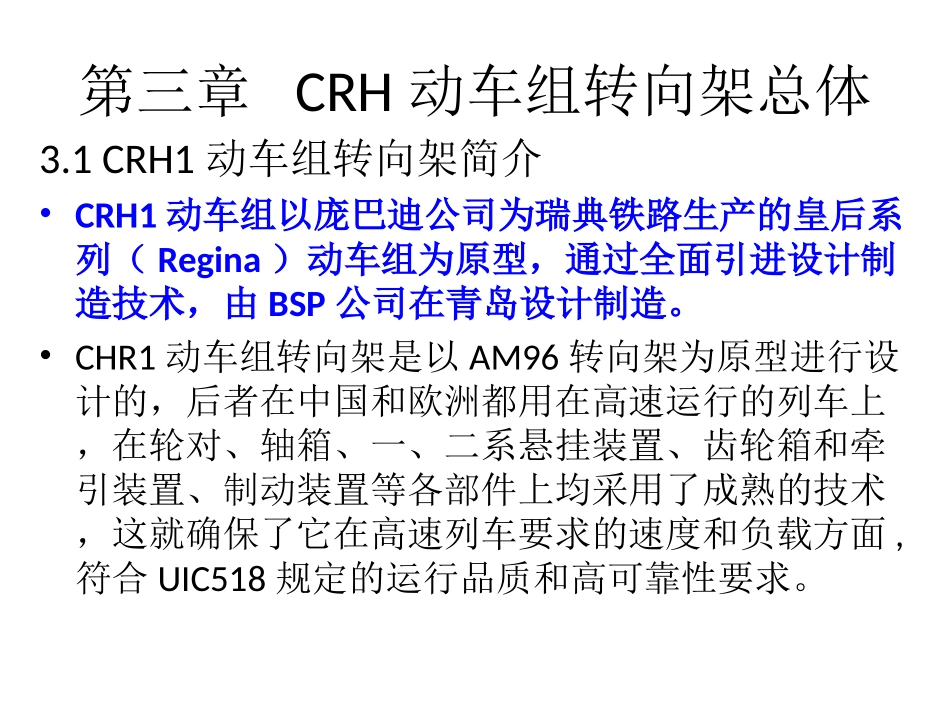

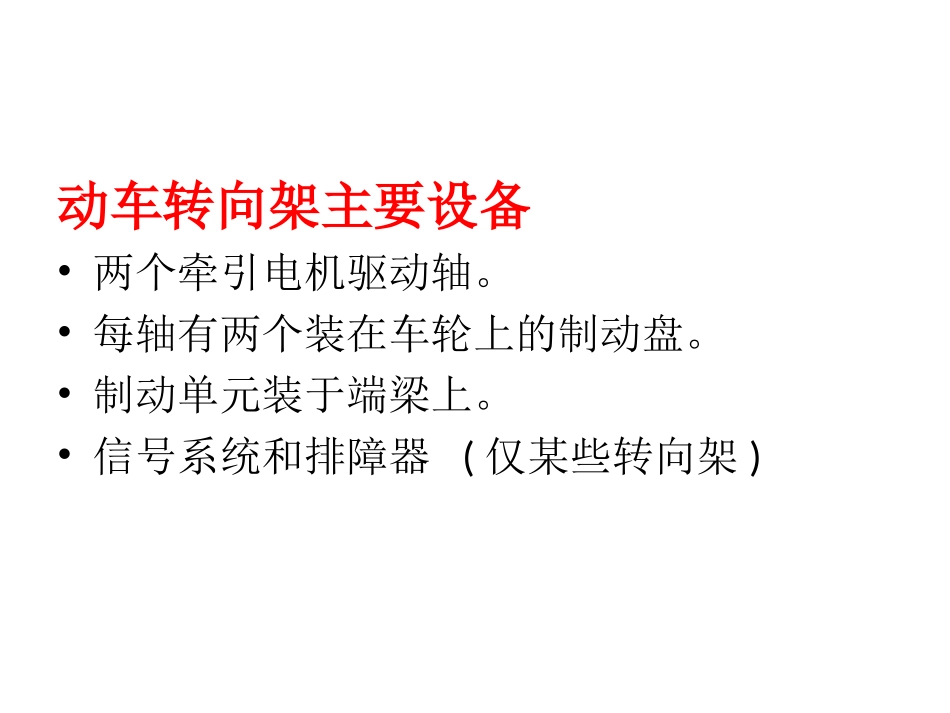

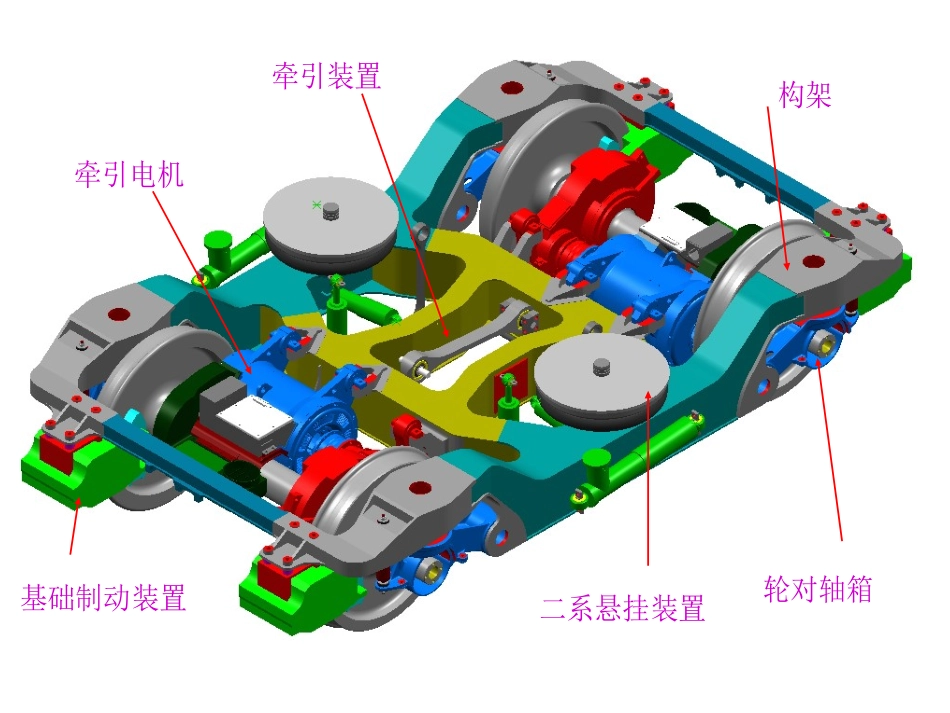

第三章CRH动车组转向架总体3.1CRH1动车组转向架简介•CRH1动车组以庞巴迪公司为瑞典铁路生产的皇后系列（Regina）动车组为原型，通过全面引进设计制造技术，由BSP公司在青岛设计制造。•CHR1动车组转向架是以AM96转向架为原型进行设计的，后者在中国和欧洲都用在高速运行的列车上，在轮对、轴箱、一、二系悬挂装置、齿轮箱和牵引装置、制动装置等各部件上均采用了成熟的技术，这就确保了它在高速列车要求的速度和负载方面,符合UIC518规定的运行品质和高可靠性要求。动车转向架主要设备•两个牵引电机驱动轴。•每轴有两个装在车轮上的制动盘。•制动单元装于端梁上。•信号系统和排障器(仅某些转向架)构架牵引电机基础制动装置轮对轴箱二系悬挂装置牵引装置构架牵引电机基础制动装置轮对轴箱二系悬挂装置牵引装置拖车转向架主要设备•每轴有3个装在轴上的制动盘。•制动单元装于横梁上。•分相区天线(仅某些转向架)1为动车转向架2为拖车转向架动车转向架及拖车转向架分布图3.1.1各部分作用构架轮对轴箱一系悬挂二系悬挂（旁承）驱动装置（电机悬挂装置）基础制动装置牵引装置附件——传感器、撒砂装置、空气管路等；轮缘润滑装置3.1.2主要技术参数•轴距:2700mm•车轮直径:915mm•空气弹簧中心距1860mm•轴承直径130mm•轴颈中心距2070mm•重量动车大约8.2t拖车大约6.3t•速度正常运行200km/h•最大速度220km/h•最大试验速度250km/h3.1.3各种力的传递关系（1）垂向力车体、空气弹簧、构架侧梁、轴箱弹簧、轴箱、车轴、车轮、钢轨（2）横向力车轮、车轴、轴箱、轴箱弹簧、构架侧梁、空气弹簧、车体、构架横梁、横梁连接梁、横向侧挡、车体侧挡、车体（3）纵向力（牵引、制动、纵向冲击）车轮、车轴、轴箱、轴箱拉杆、构架侧梁、构架横梁、牵引拉杆、中央牵引拉杆座、车体、车钩3.2CRH2动车组转向架简介•CRH2型转向架在原川崎重工生产的动车转向架DT206和拖车转向架TR7004B基础上改进发展而来，国产后型号分别为SKMB-200和SKTB-200型转向架。动车组每节动车车厢下有两个动力转向架，动力转向架由构架、轮对轴箱、牵引装置、基础制动装置、二系悬挂装置、驱动装置等组成。每台动力转向架有两根动力轴，电机采用架悬方式，降低了簧下质量，改善了动力学性能。拖车下是拖车转向架，与动车转向架组成结构基本一致，但没有驱动装置。轨距mm1435轴式B0-B0(M)B-B(T)轴距mm2500车轮直径mm860空气弹簧中心距mm2460轴颈直径mm130轴颈中心距mm2000质量t动车转向架7.5t拖车转向架6.87t最小通过曲线半径m联挂时180单车调车130驱动装置悬挂方式及驱动方式架悬式、WN节联轴节(M)基础制动方式轮盘制动4组(M)轴盘制动4组+轮盘制动4组(T)轴箱定位方式转臂式速度km/h最高运行速度200最高试验速度2503.3CRH3动车组转向架简介•CRH3高速动车组采取“四动四拖”的编组形式，由8节车辆组成。所采用的转向架以德国高速列车ICE3使用的SF500型转向架为基础，为适应中国CRH3项目宽车体的要求，通过对转向架各部件重量、重心以及悬挂参数的适当调整，使其运行品质更优的改进转向架。SF500型转向架由国际著名的SGP公司和Adtranz公司联合设计完成，动力和非动力转向架均采用相同的形式。转向架构架为箱型焊接结构，由两根中间为凹型的侧梁组成，一系悬挂是螺旋钢弹簧加垂向减振器，转臂式定位方式，二系悬挂采用空气弹簧以及抗侧滚装置和抗蛇行减振器等。动力转向架上装有轮盘式盘形制动，非动力转向架上每轴装三个轴盘制动盘。•CRH3高速列车转向架分动力转向架(简称M)和非动力转向架（简称T）两种类型。两种转向架采用基本一致的结构型式，构架为H型焊接构架，圆锥滚柱轴承单元，轴箱为转臂定位式，一系悬挂是螺旋弹簧加垂向减振器，二系悬挂为带有辅助橡胶堆的空气弹簧直接支撑车体，在车体和转向架之间装有主动控制的抗蛇行减振器，采用Z型双拉杆牵引装置。动力转向架和拖车转向架不可互换。•动力转向架与非动力转向架的主要区别是：–动力转向架有2根动力轴，动力轴上装有两个制动轮盘和一组齿轮箱；–非动力转向架有2根非动力轴，非动力轴上装有三个制动轴盘；–动力转向架比非动力转向...
