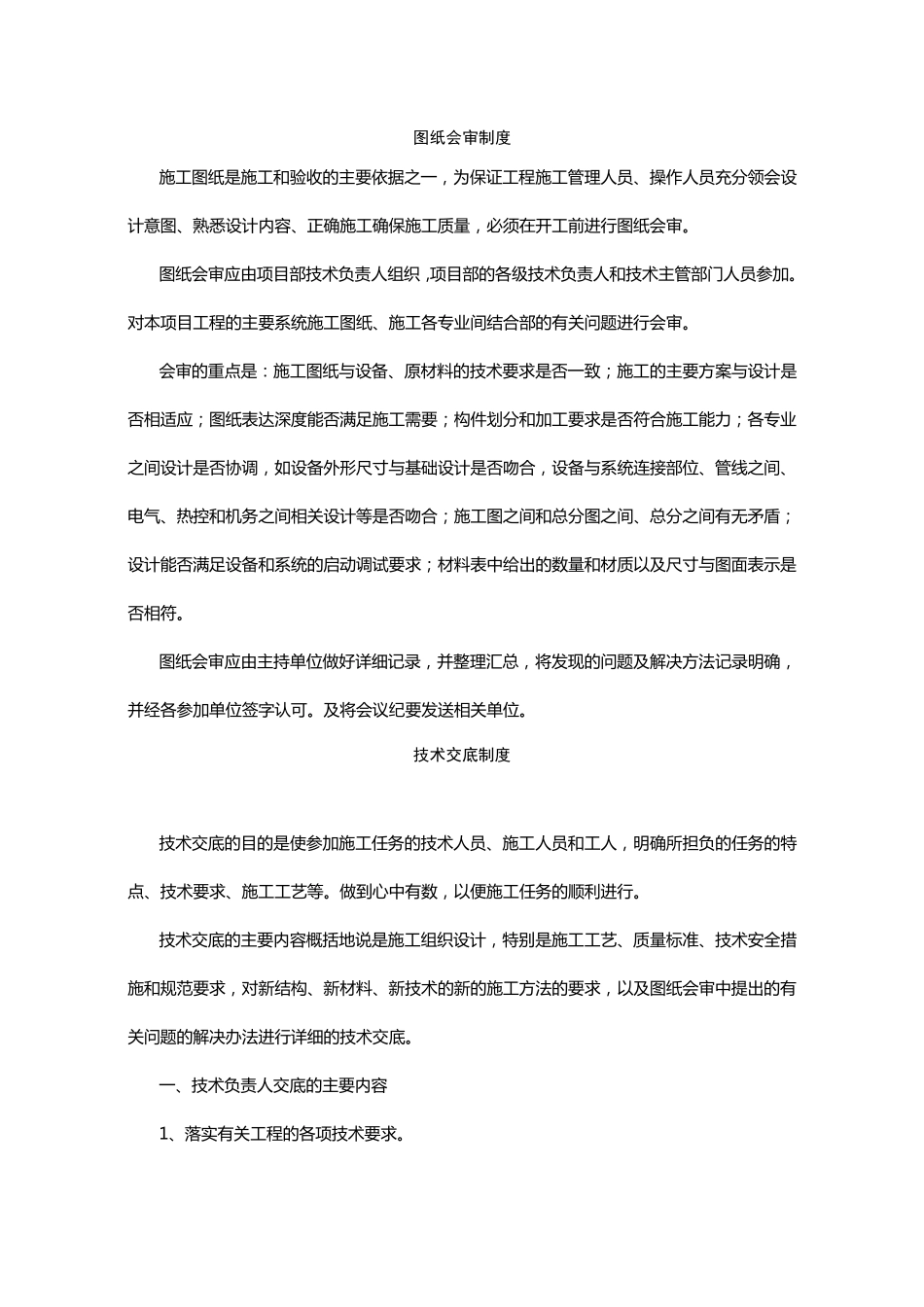

图纸会审制度 施 工 图 纸 是 施 工 和 验 收 的 主 要 依 据 之 一 ， 为 保 证 工 程 施 工 管 理 人 员 、操作人 员 充分领会设计意图 、熟悉设计内容、正确施 工 确保 施 工 质量， 必须在开工 前进行图 纸 会审。 图 纸 会审应由项目部技术负责人 组织，项目部的 各级技术负责人 和 技术主 管 部门人 员 参加。对本项目工 程 的 主 要 系统施 工 图 纸 、施 工 各专业间结合部的 有关问题进行会审。 会审的 重点是 ：施 工 图 纸 与设备、原材料的 技术要 求是 否一 致；施 工 的 主 要 方案与设计是否相适应；图 纸 表达深度能否满足施 工 需要 ；构件划分和 加工 要 求是 否符合施 工 能力；各专业之 间设计是 否协调， 如设备外形尺寸与基础设计是 否吻合， 设备与系统连接部位、管 线之 间、电气、热控和 机务 之 间相关设计等 是 否吻合；施 工 图 之 间和 总 分图 之 间、总 分之 间有无 矛 盾 ；设计能否满足设备和 系统的 启 动 调试 要 求；材料表中 给 出 的 数 量和 材质以 及 尺寸与图 面 表示 是否相符。 图 纸 会审应由主 持 单 位做 好 详 细 记 录 ， 并 整 理 汇 总 ， 将 发 现 的 问题及 解 决 方法 记 录 明 确，并 经 各参加单 位签 字 认 可 。及 将 会议 纪 要 发 送 相关单 位。 技术交底制度 技术交 底 的 目的 是 使 参加施 工 任 务 的 技术人 员 、施 工 人 员 和 工 人 ， 明 确所 担 负的 任 务 的 特点、技术要 求、施 工 工 艺 等 。做 到 心 中 有数 ， 以 便 施 工 任 务 的 顺 利 进行。 技术交 底 的 主 要 内容概 括 地 说 是 施 工 组织设计， 特 别 是 施 工 工 艺 、质量标 准 、技术安 全 措施 和 规 范 要 求， 对新 结构、新 材料、新 技术的 新 的 施 工 方法 的 要 求， 以 及 图 纸 会审中 提 出 的 有关问题的 解 决 办 法 进行详 细 的 技术交 底 。 一 、技术负责人 交 底 的 主 要 内容 1、落 实 有关工 程 的 各项技术要 求。 2、 提 出 图 纸 上 必 须 注 意 的 尺 寸 、 标 高 、 规 格 、 数 量 等 。 3、 对 使 用 材 料 ...
