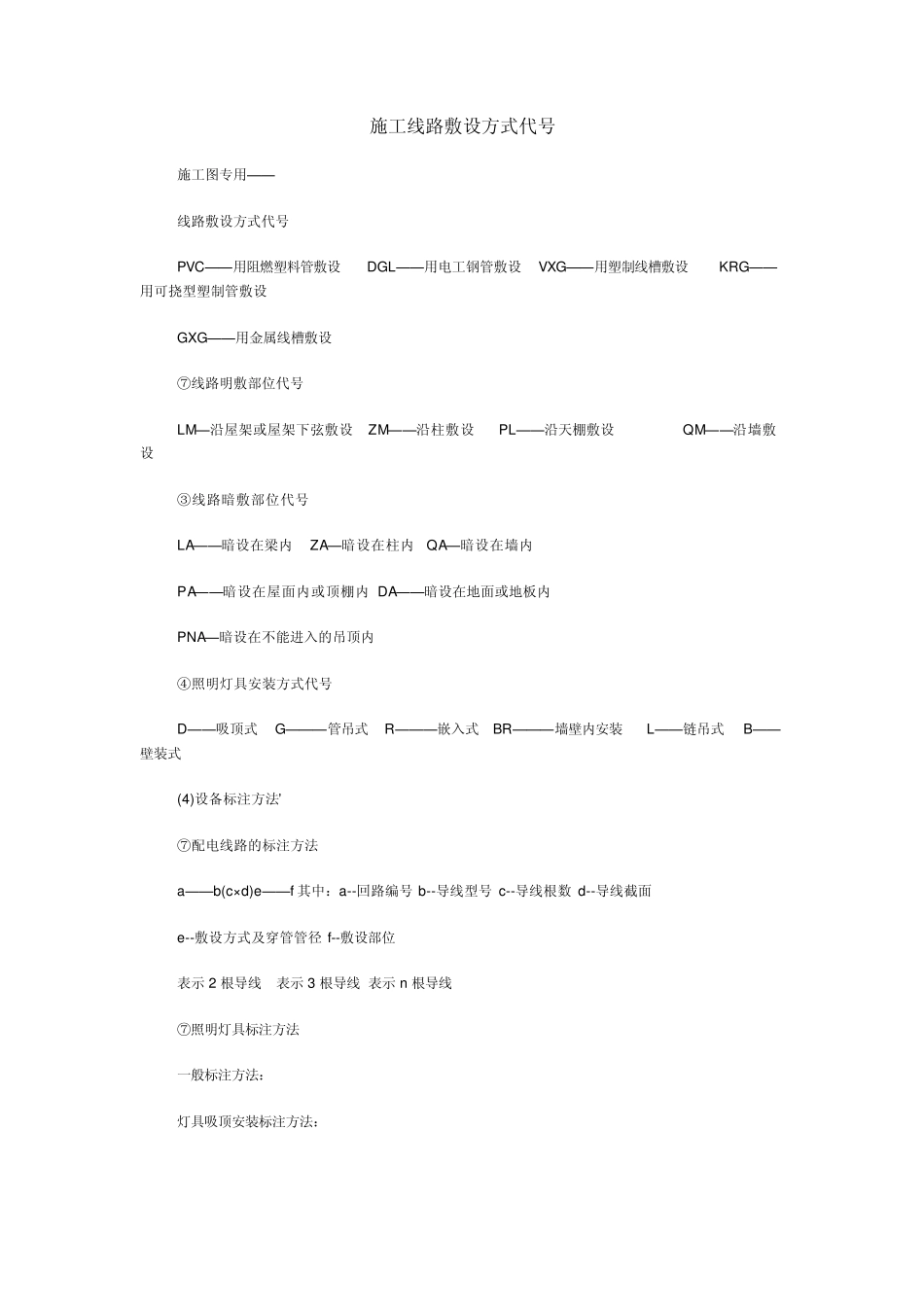

施工线路敷设方式代号_第1页
1/15
施工线路敷设方式代号_第2页
2/15
施工线路敷设方式代号_第3页
3/15
施工线路敷设方式代号 施工图专用—— 线路敷设方式代号 PVC——用阻燃塑料管敷设 DGL——用电工钢管敷设 VXG——用塑制线槽敷设 KRG——用可挠型塑制管敷设 GXG——用金属线槽敷设 ⑦线路明敷部位代号 LM—沿屋架或屋架下弦敷设 ZM——沿柱敷设 PL——沿天棚敷设 QM——沿墙敷设 ③线路暗敷部位代号 LA——暗设在梁内 ZA—暗设在柱内 QA—暗设在墙内 PA——暗设在屋面内或顶棚内 DA——暗设在地面或地板内 PNA—暗设在不能进入的吊顶内 ④照明灯具安装方式代号 D——吸顶式 G———管吊式 R———嵌入式 BR———墙壁内安装 L——链吊式 B——壁装式 (4)设备标注方法’ ⑦配电线路的标注方法 a——b(c×d)e——f 其中:a--回路编号 b--导线型号 c--导线根数 d--导线截面 e--敷设方式及穿管管径 f--敷设部位 表示 2 根导线 表示 3 根导线 表示 n 根导线 ⑦照明灯具标注方法 一般标注方法: 灯具吸顶安装标注方法: 其中:a--灯数 b--型号或编号 c--每盏照明灯具的灯泡个数 d--灯泡容量,W e--灯泡安装高度,m f--安装方式 L--光源种类,白炽灯或荧光灯 DN15,DN20,DN25 是外径。四分管和六分管的直径 1 英寸=25.4 毫米 =8 英分 1/2 是 四分(4 英分) DN15 3/4 是 六分(6 英分) DN20 2 分管 DN8 4 分管 DN15 6 分管 DN20 1′ DN25 1.2′ DN32 1.5′ DN40 2′ DN50 2.5′ DN65 3′ DN80 4′ DN100 5′ DN125 6′ DN150 8′ DN200 10′ DN250 12′ DN300 GB/T50106-2001 2.4 管径 2.4.1 管径应以mm 为单位。 2.4.2 管径的表达方式应符合下列规定: 1 水煤气输送钢管(镀锌或非镀锌)、铸铁管等管材,管径宜以公称直径DN 表示; 2 无缝钢管、焊接钢管(直缝或螺旋缝)、铜管、不锈钢管等管材,管径宜以外径×壁厚表示; 3 钢筋混凝土(或混凝土)管、陶土管、耐酸陶瓷管、缸瓦管等管材,管径宜以内径d 表示; 4 塑料管材,管径宜按产品标准的方法表示; 5 当设计均用公称直径DN 表示管径时,应有公称直径DN 与相应产品规格对照表。 建筑排水用硬聚氯乙烯管材规格用de(公称外径)×e(公称壁厚)表示(GB 5836.1-92) 给水用聚丙烯(PP)管材规格用de×e 表示(公称外径×壁厚) DN15,DN20,DN25 是外径。四分管和六分管的直径 1 英寸=25.4 毫米 =8 英分 1/2 是 四分(4 英分) DN15 3/4 是 六分(6 英...
