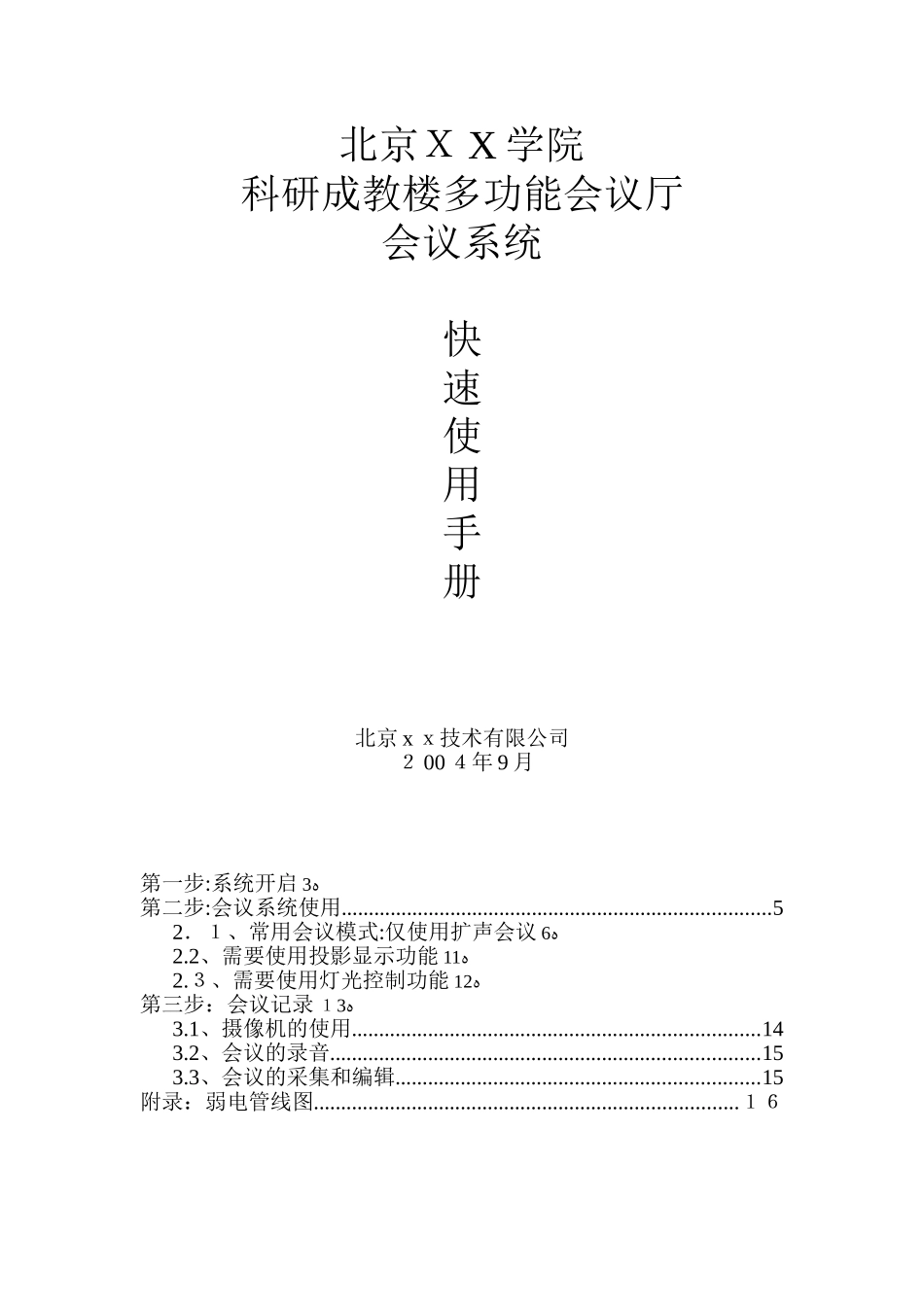

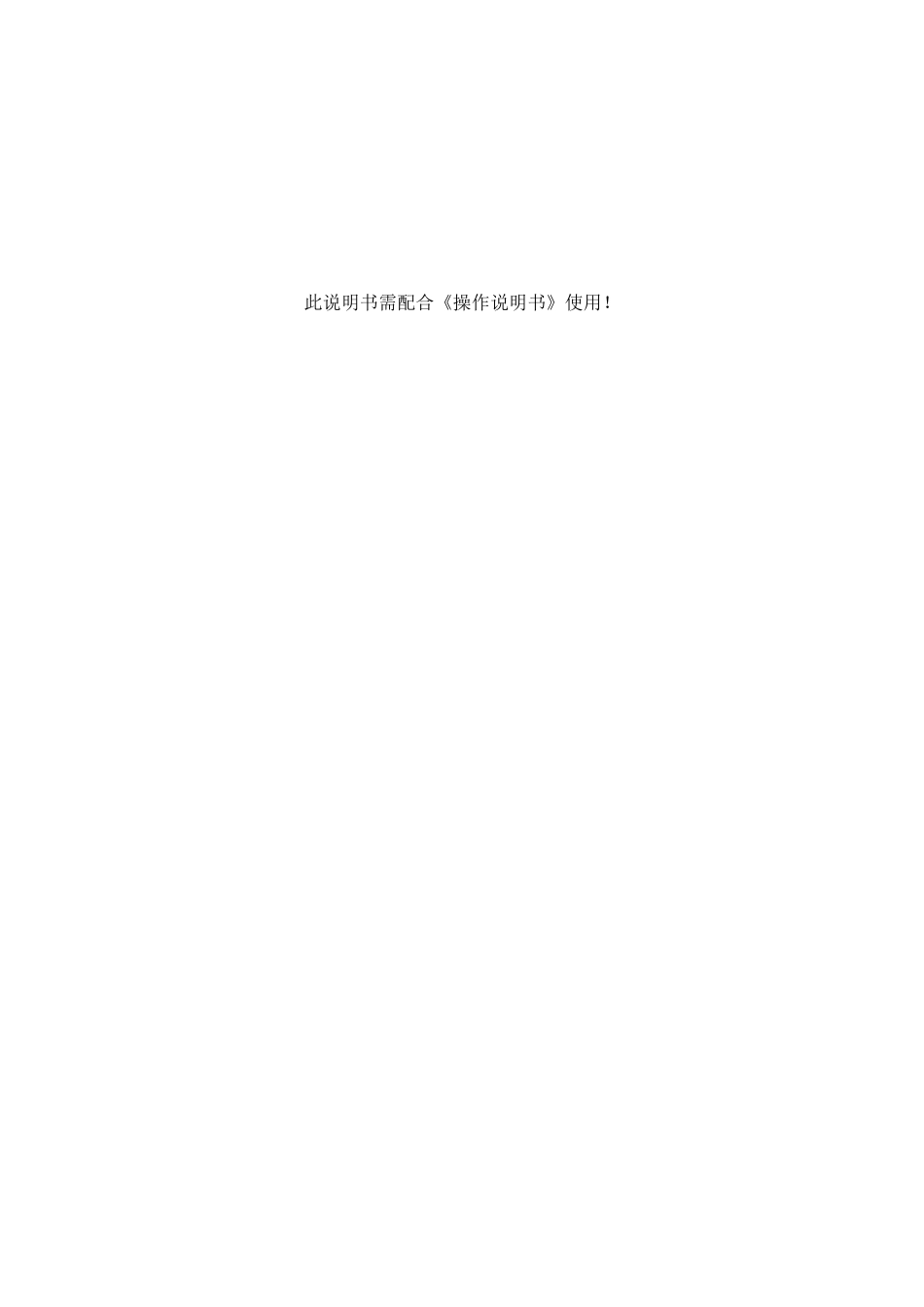

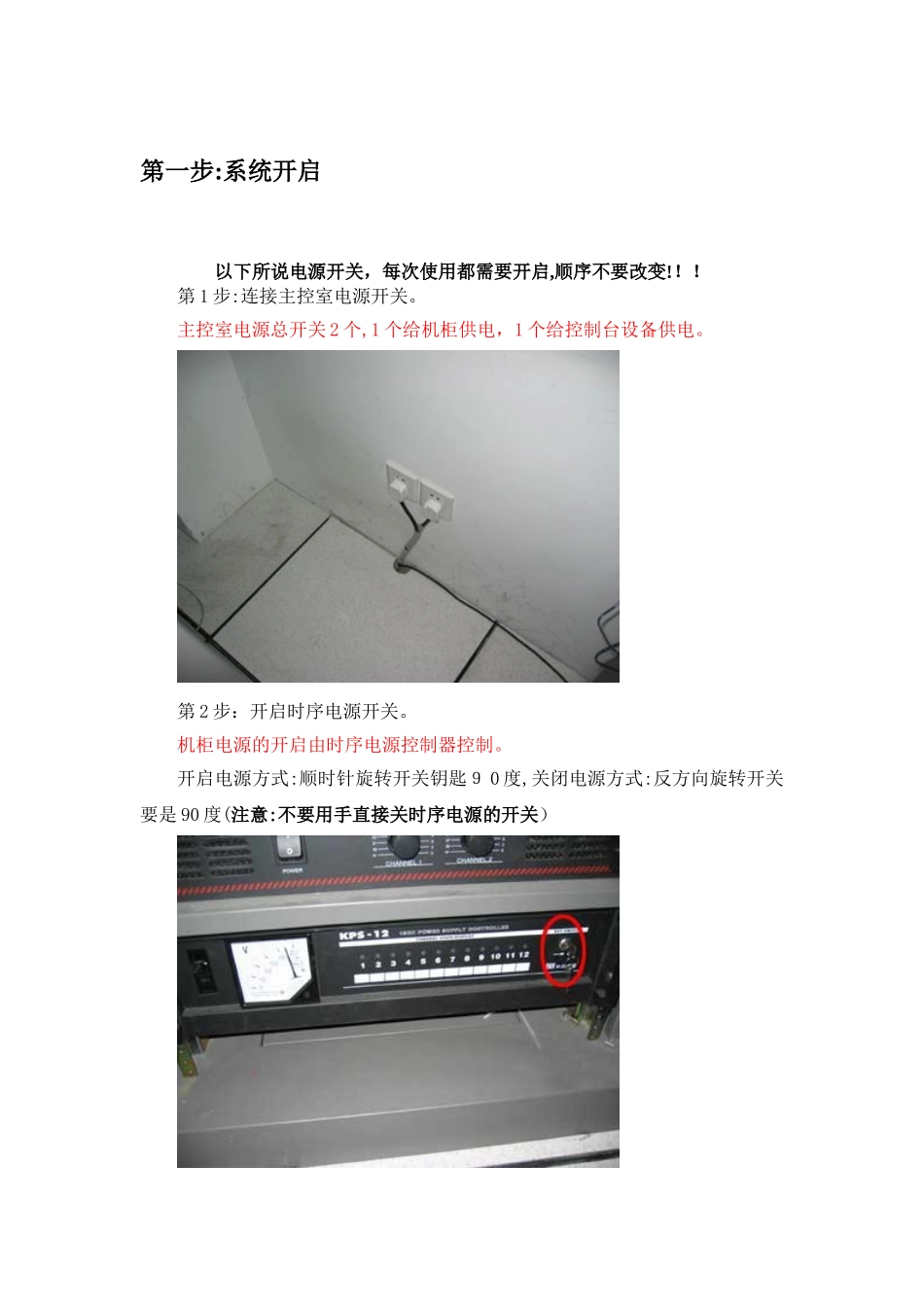

北京ＸX学院科研成教楼多功能会议厅会议系统快速使用手册北京xｘ技术有限公司２00４年9月第一步:系统开启ﻩ3第二步:会议系统使用...............................................................................52．１、常用会议模式:仅使用扩声会议ﻩ62.2、需要使用投影显示功能ﻩ112.３、需要使用灯光控制功能ﻩ12第三步：会议记录ﻩ3１3.1、摄像机的使用...........................................................................143.2、会议的录音...............................................................................153.3、会议的采集和编辑...................................................................15附录：弱电管线图..............................................................................１６此说明书需配合《操作说明书》使用！第一步:系统开启以下所说电源开关，每次使用都需要开启,顺序不要改变!！！第1步:连接主控室电源开关。主控室电源总开关2个,1个给机柜供电，1个给控制台设备供电。第2步：开启时序电源开关。机柜电源的开启由时序电源控制器控制。开启电源方式:顺时针旋转开关钥匙９0度,关闭电源方式:反方向旋转开关要是90度(注意:不要用手直接关时序电源的开关）第3步：开启控制台接线板电源。控制台设备电源开关,由控制台下方电源接线板控制,另外串连了地插电源控制开关。第4步:由中控开启系统电源。中控系统由液晶触摸屏控制。图示如下。单击面板,选择“打开电源,进入系统”。系统正式全部加电，可以使用了。第二步:会议系统使用2.1、常用会议模式：仅使用扩声系统2.2、需要使用投影显示功能2.3、需要使用灯光控制功能2．１、常用会议模式：仅使用扩声会议第1步:选择会议话筒。（Philips数字会议话筒、铁三角话筒、Proso话筒、无线话筒)两个会议室都可以使用的ＰHILIPS数字会议系统。Pｈiｌlips数字会议话筒找到它们的插头(D1０、D13、Ｄ21，房间内具体位置见弱电管线图)大会议室有４个铁三角话筒。铁三角话筒找到它们的插头（D10、D1７,房间内具体位置见弱电管线图）小会议室有２个PROSO话筒，找到它们的插头(Ｄ2１,房间内具体位置见弱电管线图）另外还有两套无线话筒机柜内上的是小会议室的，控制台上的是大会议室的。使用时注意开启话筒电源和接收机电源。第2步：调节音量调音台(更多关于调音台的音量调节参看操作说明书第七页)注意:只有接入调音台系统的设备的音量才可以调节。比如:小会议室PROSO话筒,没有接入调音台,所以就控制不了，只能在小会议室的前置放大器和功放上调节。如果没有声音输出,确认这几个设备电源开启了。讲台前4个铁三角话筒音量调节矩阵输入，包括DVD，录像机的音量调节Philips数字会议系统的音量调节大会议室输出音量调节小会议室输出音量调节大会议室无线话筒音量调节均衡器反馈抑制器注意，当播放音乐而不需要使用话筒时可以将反馈抑制器的BYＰAＳS健按下,以改善音质。大会议室功放小会议室无线话筒和PＲOSO话筒的调音设备通过下面的监听音箱可以监听小会议室的声音，进行音量调节。前置放大器可以调节PROSO话筒和无线话筒输入音量功率放大器可以调节小会议室输出音量２.2、需要使用投影显示功能第1步:放下电动幕电动投影幕的控制只能由ＡMX中控专用继电器箱控实现。在控制主界面点击“开启电源进入系统”按键,然后选择,“投影机1”，进入投影机控制界面，分别点击“幕布”的升、降、停止按键即可控制投影幕的上升、下降和停止。投影机１代表大会议室投影机。投影机2代表小会议室投影机。第2步：投影机开启和信号切换此功能的控制主要由AMＸ中央控制主机通过专用红外电缆进行控制。可控制其开关、信号切换功能。在触摸屏控制主界面,点击“开启电源进入系统”按键，然后选择,“投影机1”，点击“投影机开”按键，打开投影机,根据需要选择计算机信号或者视频信号，分别按对应的按键即可实行切换。最后关闭投影机,按“投影机关”按键投影机马上进入关机动作。注意:在没有关闭投影机之前请不要选择触摸屏上的“关闭系统电源”,以免损坏投影机。当选择DVD、摄像机、录像机时信号会自由切换...
