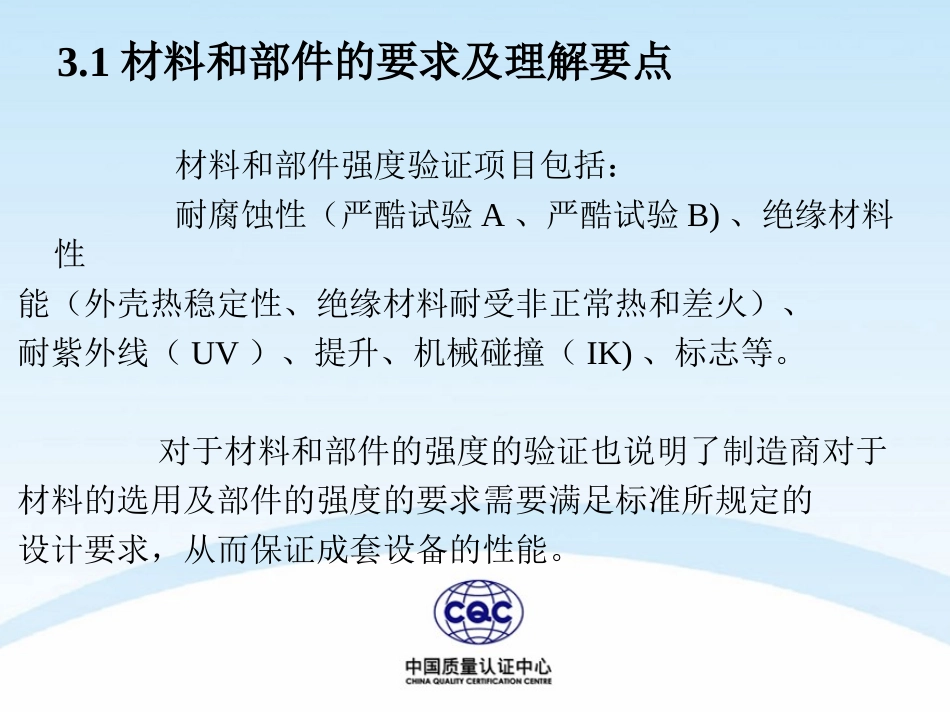

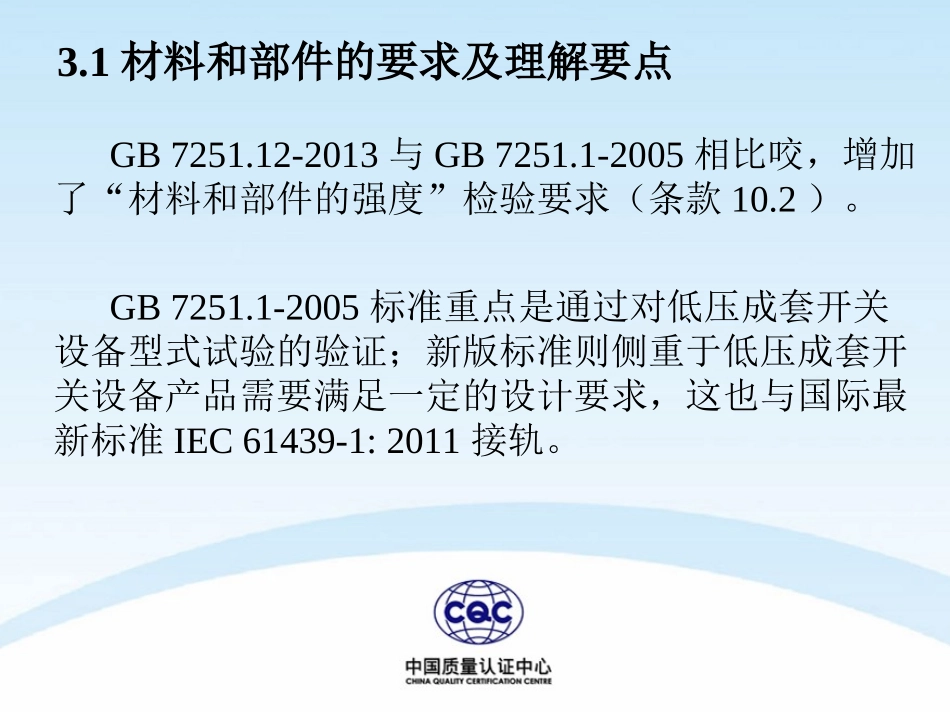

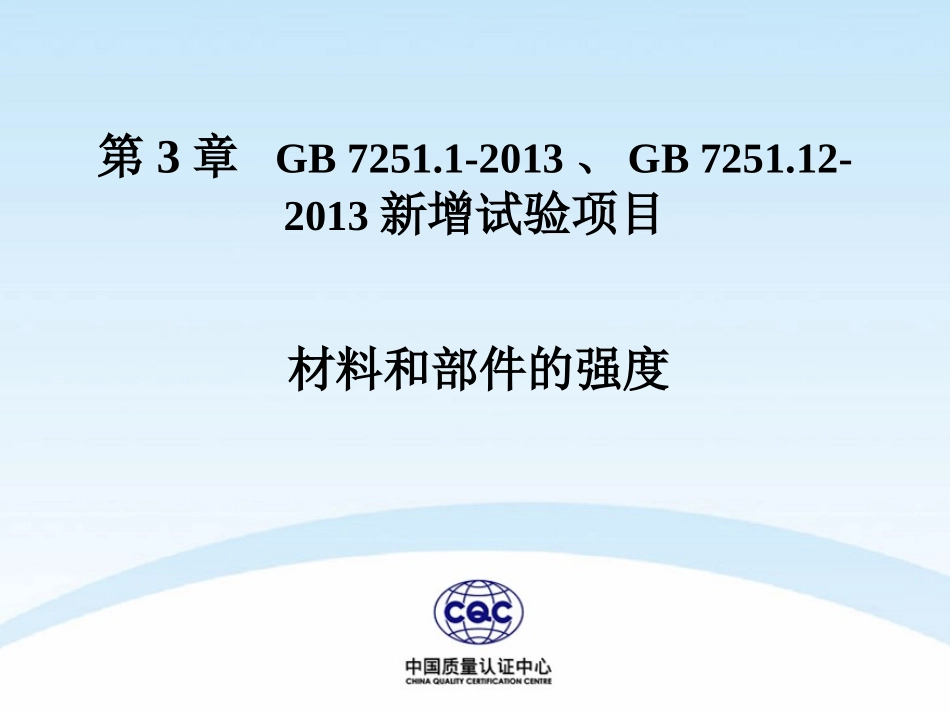

第3章GB7251.1-2013、GB7251.12-2013新增试验项目材料和部件的强度3.1材料和部件的要求及理解要点GB7251.12-2013与GB7251.1-2005相比咬,增加了“材料和部件的强度”检验要求(条款10.2)。GB7251.1-2005标准重点是通过对低压成套开关设备型式试验的验证;新版标准则侧重于低压成套开关设备产品需要满足一定的设计要求,这也与国际最新标准IEC61439-1:2011接轨。3.1材料和部件的要求及理解要点材料和部件强度验证项目包括:耐腐蚀性(严酷试验A、严酷试验B)、绝缘材料性能(外壳热稳定性、绝缘材料耐受非正常热和差火)、耐紫外线(UV)、提升、机械碰撞(IK)、标志等。对于材料和部件的强度的验证也说明了制造商对于材料的选用及部件的强度的要求需要满足标准所规定的设计要求,从而保证成套设备的性能。材料和部件的强度试验项目表1相对于旧版本在材料试验上的空白,新版对材料和部件用一系列型式试验作了严格验证,保证了成套设备在基础环节上满足标准所规定的设计要求。试验项目依据条款材料和部件的强度10.2耐腐蚀性10.2.2绝缘材料性能10.2.3外壳热稳定性验证10.2.3.1绝缘材料耐受内部电效应引起的非正常发热和着火的验证10.2.3.2耐紫外线(UV)辐射验证10.2.4提升10.2.5机械碰撞试验10.2.6标志10.2.73.2材料和部件的强度型式试验GB7251.1-2013条款10.2:材料和部件的强度10.2.1通则成套设备的结构材料和部件的机械、电气和热性能应通过结构和运行特性来验证。如果使用符合IEC62208(GB/T20641)的空壳体,且没有对其进行过降低壳体性能的更改,则不需要按10.2规定再进行壳体的试验。10.2材料和部件的强度内容10.2.2耐腐蚀性10.2.2.1试验程序成套设备含铁的金属外壳及内部和外部含铁金属部件的代表性样品应进行耐腐蚀性验证。试验应执行在:——外壳或代表性样品外壳,且正常使用时,具有代表性的内部部件且门关闭;或——单独的代表性外壳部件和内部部件。在所有情况下,铰链、锁和紧固件也应进行试验,除非它们原先已进行过等效试验并且使用中没有损害其耐腐蚀。10.2材料和部件的强度内容外壳应按照初始制造商说明书中正常使用的要求安装进行试验。试验样品应是新的,干净的,并应耐受10.2.2.2和10.2.2.3中严酷试验A或B的验证。注:盐雾试验提供了加速腐蚀的环境,但这不意味着成套设备适用于盐雾环境。10.2材料和部件的强度内容10.2.2.2严酷试验A试验适用于:——户内安装的金属外壳;——户内安装成套设备的外部金属部件;——户内和户外安装的成套设备内部用于机械操作的金属部件。试验包括:根据GB/T2423.4(试验Db)进行湿热循环试验,温度(40±3)°C,相对湿度为95%,试验以24h为一个循环,共进行6个循环,和;根据GB/T2423.17(试验Ka:盐雾)进行盐雾试验,温度(35±2)ºC,试验以24h为一个循环,共进行2个循环。10.2材料和部件的强度内容10.2.2.3严酷试验B试验适用于:——户外安装的金属壳体;——户外安装成套设备的外部金属部件。试验由两个完全相同的两个12天周期组成。每个12天的周期包括:根据GB/T2423.4(试验Db)进行湿热试验,温度为(40±3)ºC,相对湿度为95%,试验以24h为一个循环,共进行5个循环。和根据GB/T2423.17(试验Ka:盐雾)进行盐雾试验,温度(35±2)ºC,试验以24h为一个循环,共进行7个循环。10.2材料和部件的强度内容10.2.2.4试验结果试验结束后,应开启水龙头对外壳或样品用水冲洗5min,用蒸馏水或软化水漂净,再甩动或用吹风机除去水珠,然后将试验样品存放在正常使用条件下2h。进行目测检查,以确定:——没有明显锈痕、破裂或不超过ISO4628-3所允许的Ri1锈蚀等级的其它损坏。然而,允许保护涂层表面的损坏。如果对色漆和清漆有疑问,应参考ISO4628-3验证试样是否符合样品Ri1;——机械完整性没有损坏。——密封没有损坏。——门、铰链、锁和紧固件工作没有异常。10.2材料和部件的强度内容•10.2.3绝缘材料性能•10.2.3.1外壳热稳定性验证•由绝缘材料制造的外壳的热稳定性应用干热试验验证。试验根据GB/T2423.2试验Bb进行,温度70ºC,自然通风,持续168h,恢复96h。•对于没有技术上的意义,只用于装饰目的的部件不进行此项试验。•将一...
